單車誌-Cycling update

愛車輕鬆健檢34項 安心騎乘



C88T01 02

圖◎蔡育志、文◎張晉銘



如同汽車廠商每到年終一樣,推出愛車回娘家的健檢活動,透過仔細檢查,了解各個零件的使用情況或剩餘壽命,若有損壞或不堪使用則可進一步更換,期許愛車保持在最佳使用狀態。



C88T01 101

▲有請達人-單車喜客大墩店江紹鏞





A.輪組系統

1.快拆鬆緊度是否正常?建議兩根手指施力無法扳動即可。

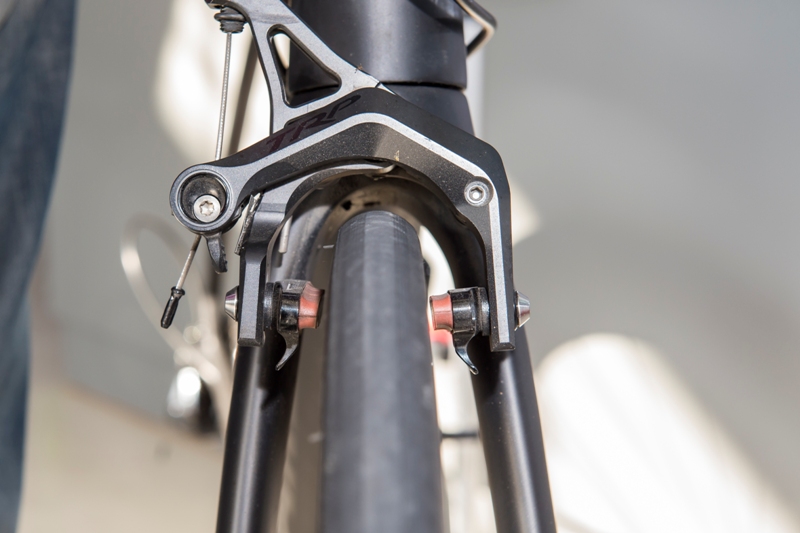

2.輪組是否偏擺?可藉由煞車塊做為基礎檢查,若有明顯偏擺再使用校正台調整。(圖三)

3.輻條表面是否受損或撞擊痕跡?

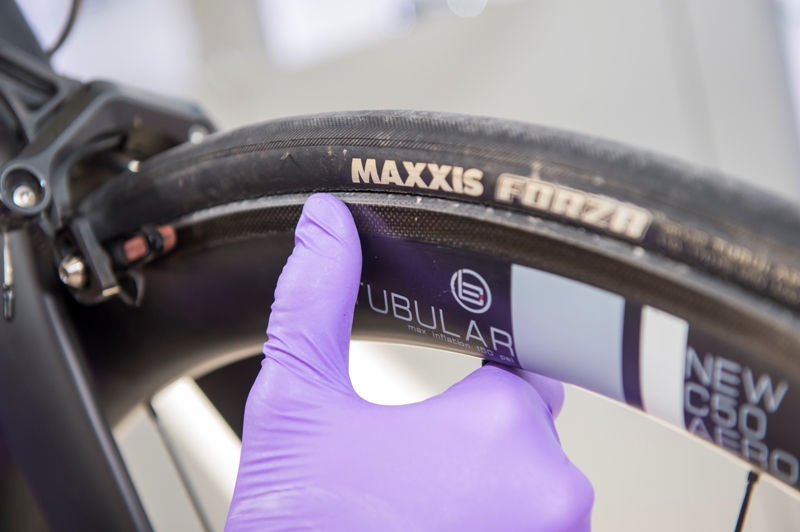

4.輪圈煞車面是否平整?透過肉眼和手指檢查是否有凹凸不平的情況。(圖四)

5.外胎是否有龜裂?從正面觀察是否有還有弧度?胎唇與輪圈是否緊密結合?

C88T01 03

▲03



C88T01 04

▲04



B.煞車系統

1.煞變把作動的手感是否過鬆、過緊或異常?

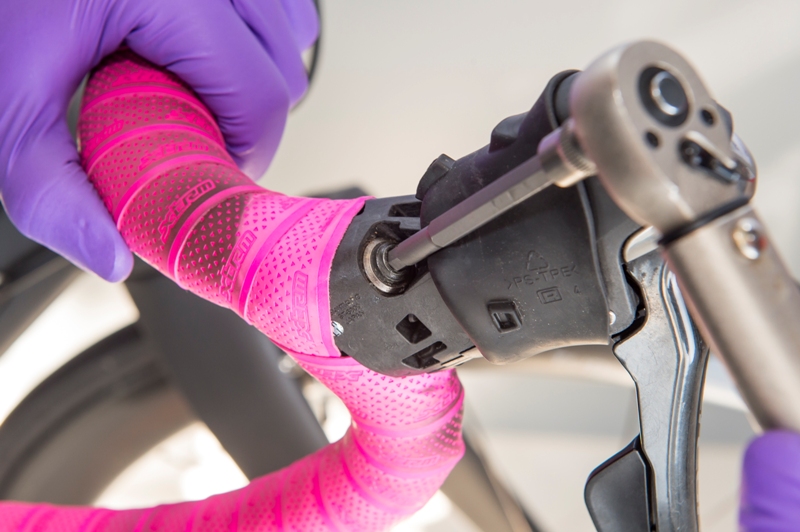

2.煞變把固定螺絲的扭力值是否正常?(圖五)

3.走線是否過長、過短影響煞車效能?外觀是否破損?

4.煞車夾器固定螺絲的扭力值是否正常?

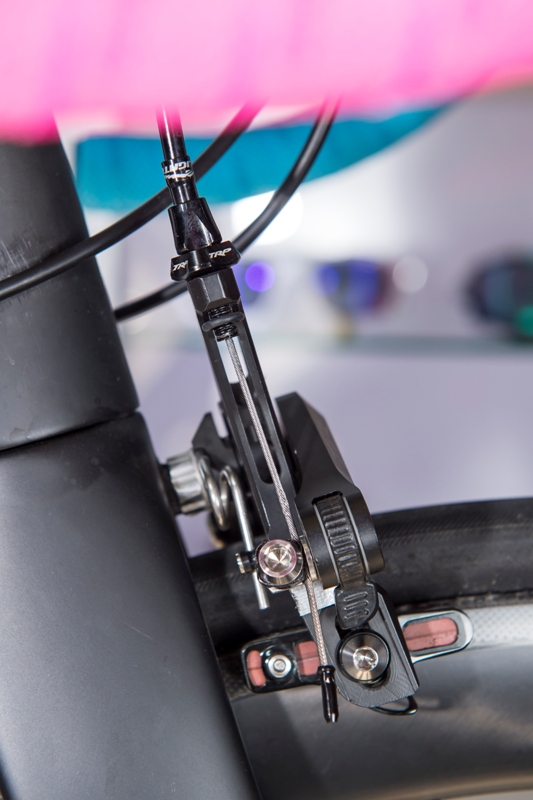

5.檢查煞車塊的位置、角度和磨損情況?是否有異物、異音?煞車塊固定螺絲的扭力值是否正常?(圖六)

6.按壓煞車,觀察煞車塊與煞車表面之間接觸是否正常?煞車舟板固定螺絲的扭力值是否正常?

7.確認煞車微調鈕是否位於中間值?



C88T01 05

▲05



C88T01 06

▲06



C.操控系統

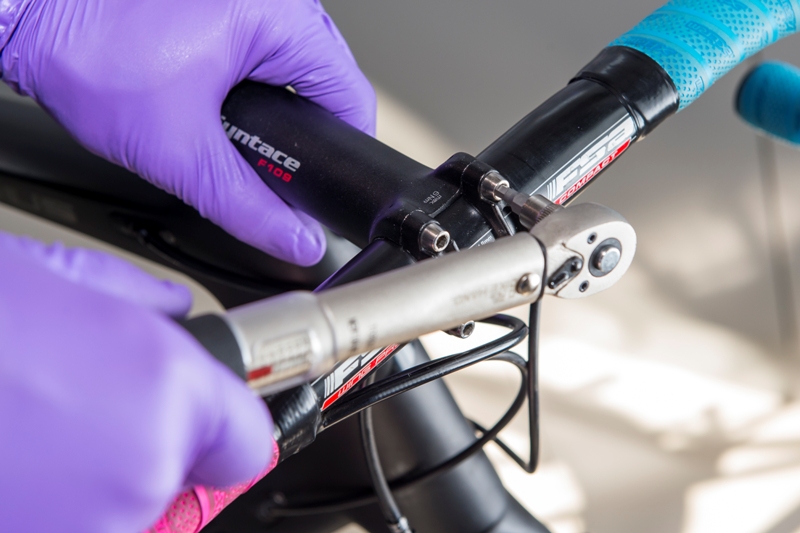

1.檢查豎管前蓋固定螺絲的扭力值是否正常?是否有裂痕?(圖七)

2.檢查豎管後側固定螺絲的扭力值是否正常?是否有裂痕?

3.轉動車把手觀察走線是否正常?

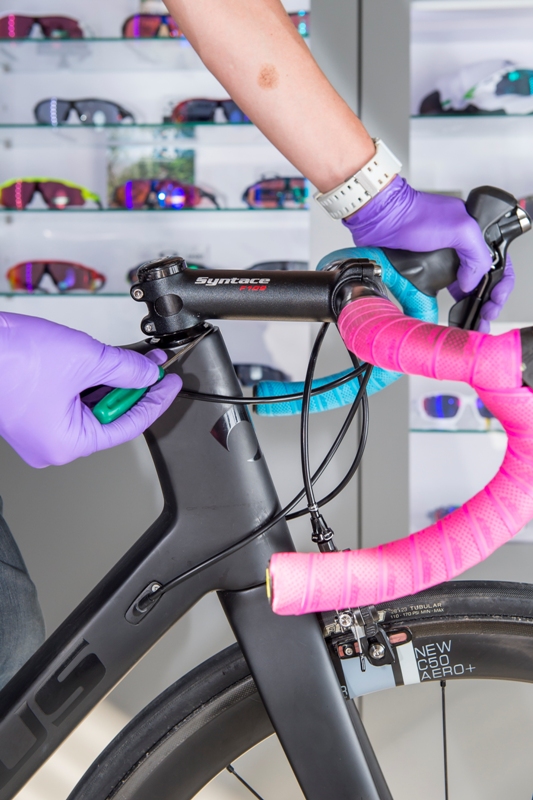

4.檢查車頭碗是否鬆動?按住前煞晃動車身,觀察是否有間隙或鬆動?(圖八)



C88T01 07

▲07



C88T01 08

▲08



D.座管

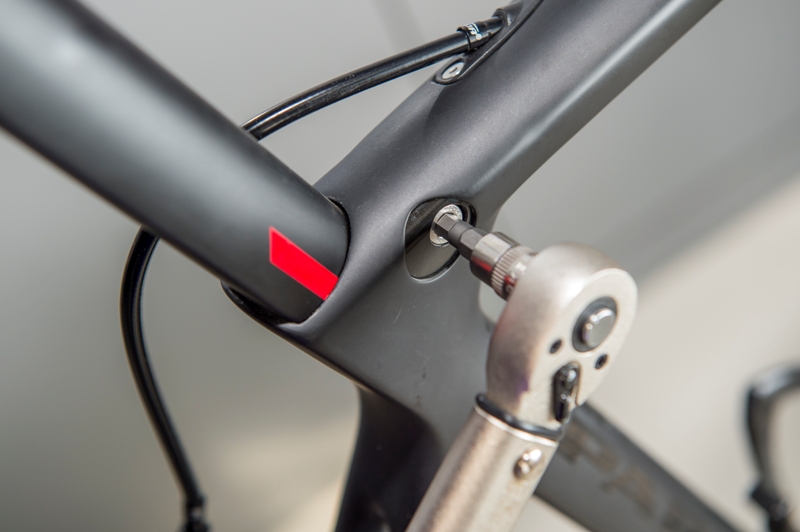

1.座管束固定螺絲的扭力值是否正常?有無裂痕?(圖九)

2.座墊、座管固定螺絲的扭力值是否正常?

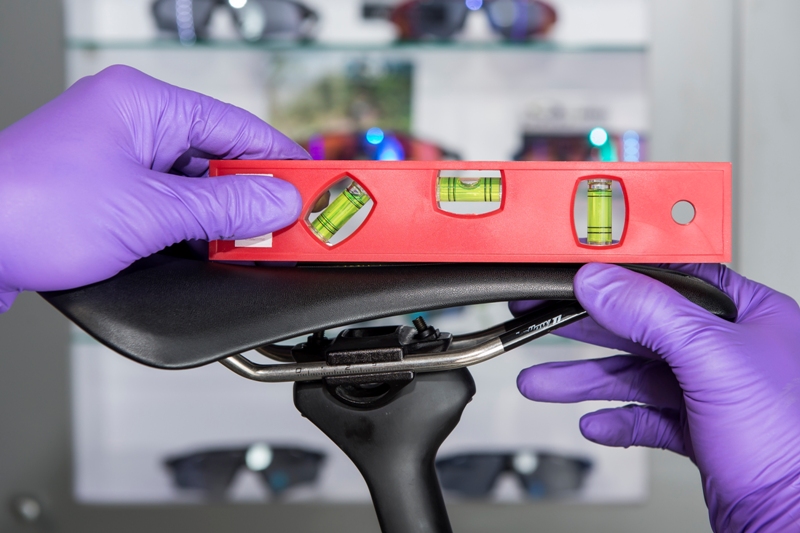

3.座墊水平角度是否正常?(圖十)



C88T01 09

▲09



C88T01 10

▲10



E.變速系統

1.前後變速器固定螺絲的扭力值是否正常?

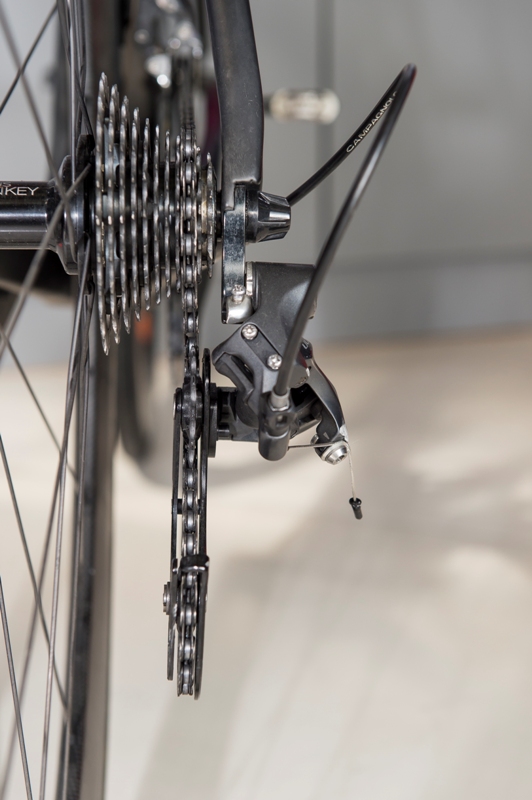

2.後變速器位置是否正確?後勾爪是否變形?後勾爪螺絲是否旋緊?(圖十一)

3.前變速器位置是否正確?

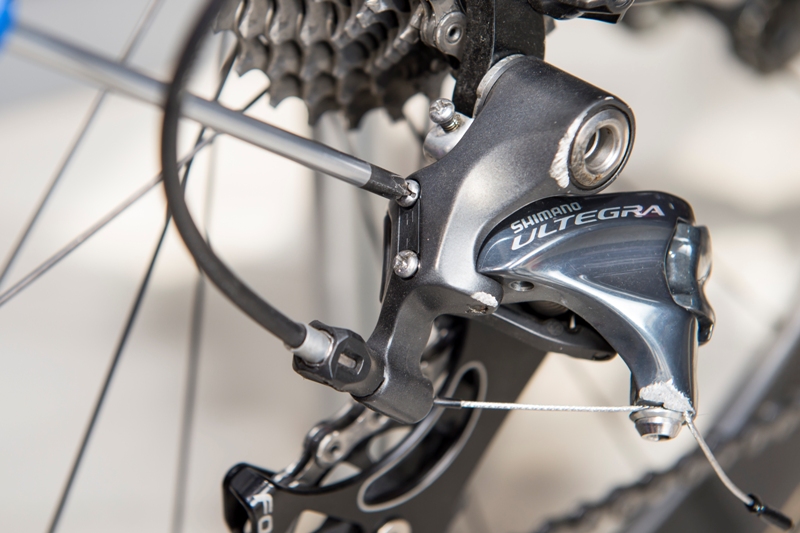

4.調整後變速器螺絲H/L於正常值。(圖十二)

5.調整前變螺絲H/L於正常值。

6.觀察變速是否順暢?

C88T01 11

▲11



C88T01 12

▲12



F.傳動系統

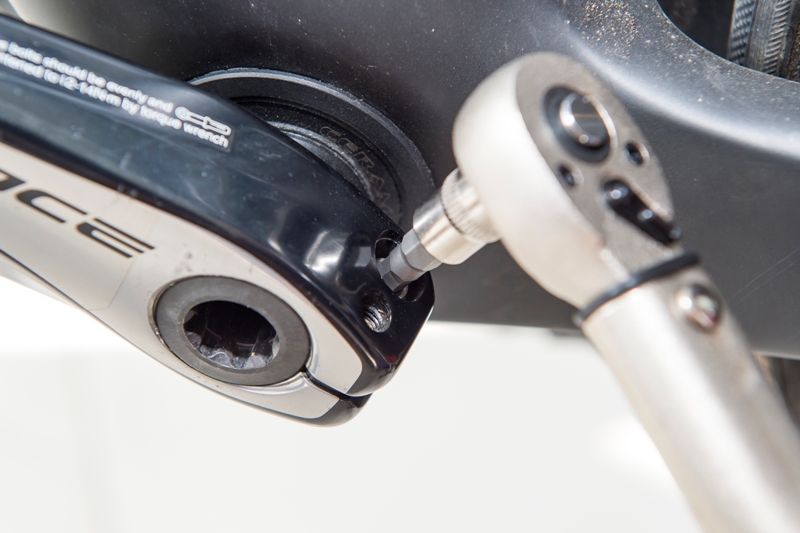

1.曲柄固定螺絲的扭力值是否正常?(圖十三)

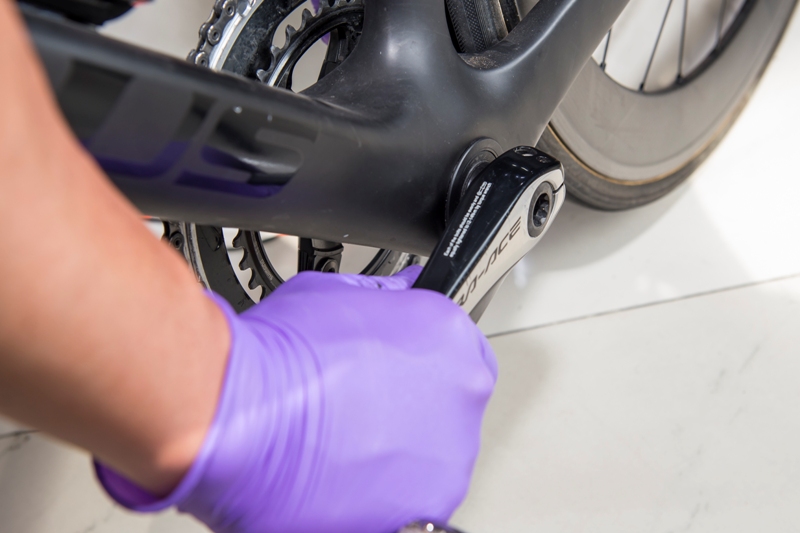

2.曲柄軸心之間是否有間隙或順暢?轉動過程中是否有鬆又有緊?若有則需要進一步檢查。(圖十四)

3.齒盤和飛輪的損耗情況。

4.飛輪鬆緊度是否正常?有無墊片?

6.鏈條是否過鬆?油量是否足夠?



C88T01 13

▲13



C88T01 14

▲14

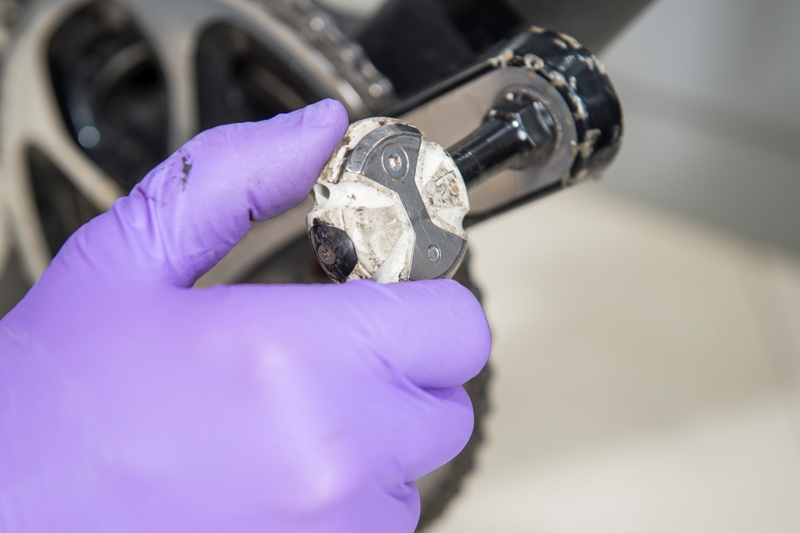

1.踏版本體是否有裂痕?(圖十五)

2.軸心是否有間隙?

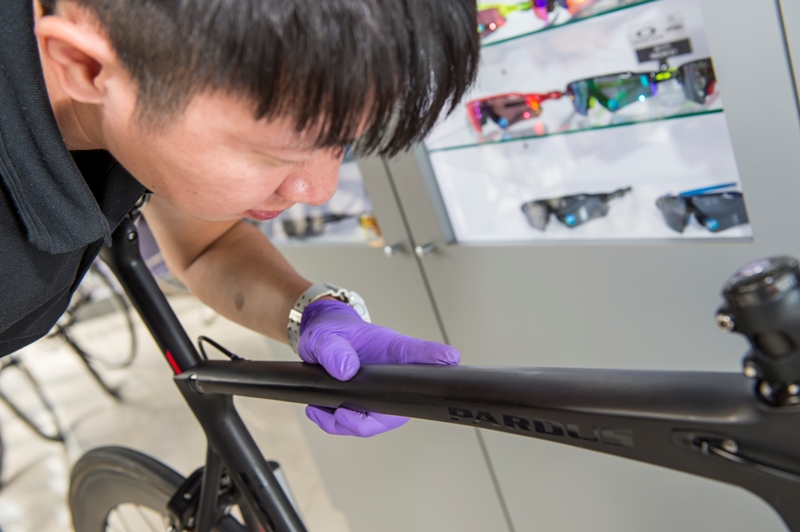

3.車架各個部位是否有裂痕? (圖十六)



C88T01 15

▲15



C88T01 16

▲16

Submit to FacebookSubmit to Google Plus
2016-04-24
