輕鬆調整最佳握距

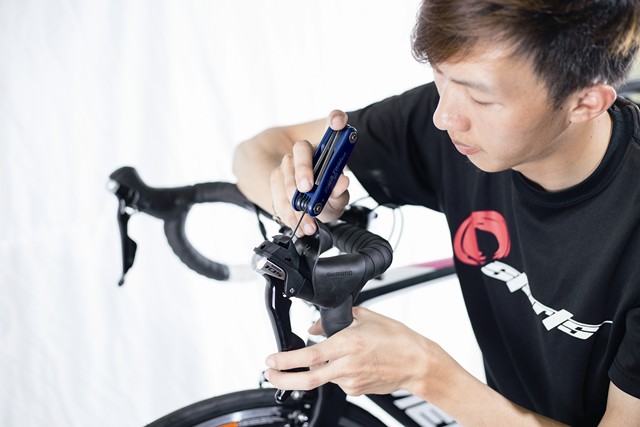

C90M01 00 複製

 圖◎李永仁、文◎黃泰維、影音◎伍聖哲、採訪協力◎美利達歐盛達彰化旗艦店店長 蕭順賓



調整出符合手型大小的煞變把握距,不只可大幅減輕騎車時的手部負擔,更重要的是,當手握下把、高速行進時,才能夠流暢地操控煞車,掌握行車安全!





C90M01 01 複製

▲示範人員:美利達歐盛達彰化旗艦店店長 蕭順賓



注意!各型號調整有差異



隨著公路車變速套件不斷推陳出新,各品牌不同等級、版本的煞變把握距,在調整上可能會有差異,不過除了Campagnolo無握距調整設計、只能靠增加墊片來「加大」握距(無法向內調小)外,以現行2016年款式來看,無論是Shimano或Sram前4級的機械煞變把,均如本篇介紹之握距調整設計,但若是使用先前版本及油壓碟煞的車友,則建議向車店詢問,以確保正確調整方式。



C90M01 15 複製

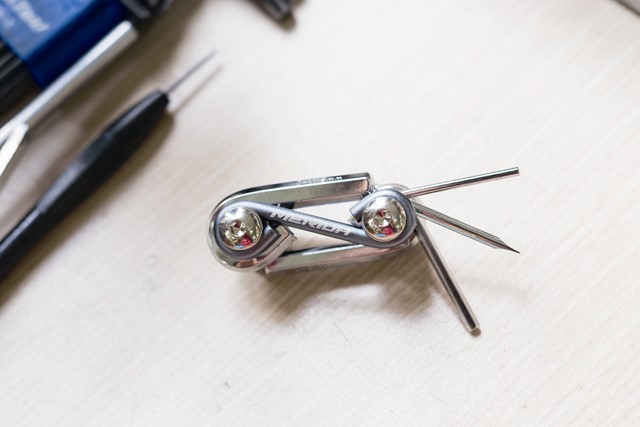

▲使用工具:



現行Shimano機械式Dura-Ace/Ultegra

一字螺絲起子(小)

現行Shimano機械式105/Tiagra

2號內六角扳手

現行Sram機械式前4級

2號內六角扳手、錐子





握距調整輕鬆GO!

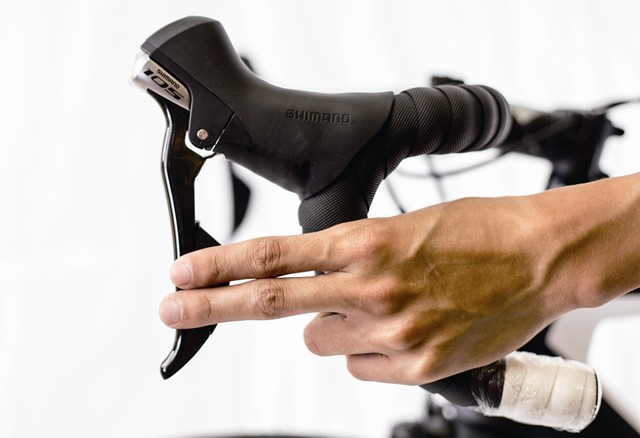

C90M01 02 複製

▲將手自然握於下把位置,檢視食指與中指是否可輕鬆搆到煞把,若煞把位置超過第一指節內緣則應將握距調近,以避免煞車操控不易。



C90M01 03 複製

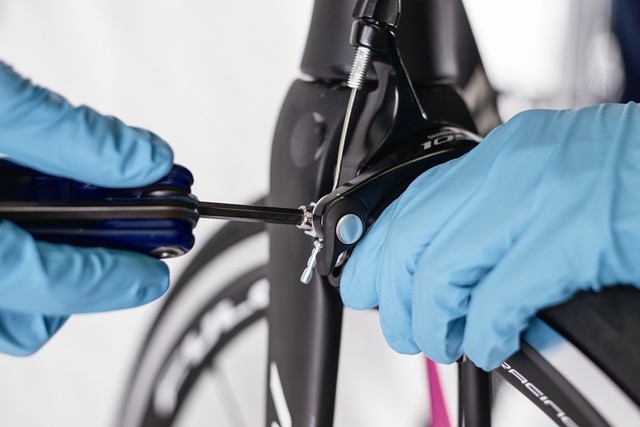

▲為使握距調整不受煞車塊間距影響,先將煞車行程歸零,如圖以內六角扳手鬆開煞車固定器。

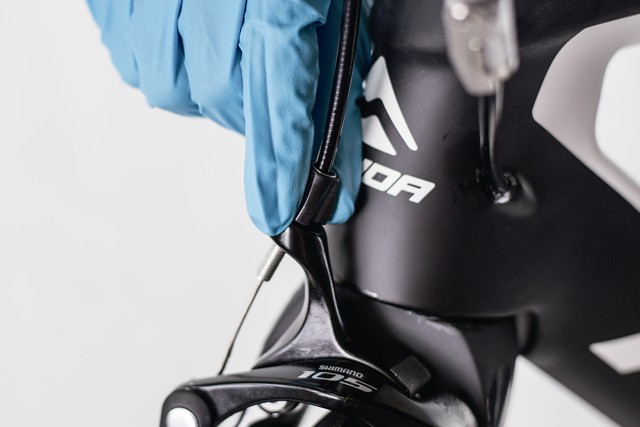

C90M01 04 複製

▲將夾器上的微調旋鈕放到最鬆(旋轉至最貼近夾器)。

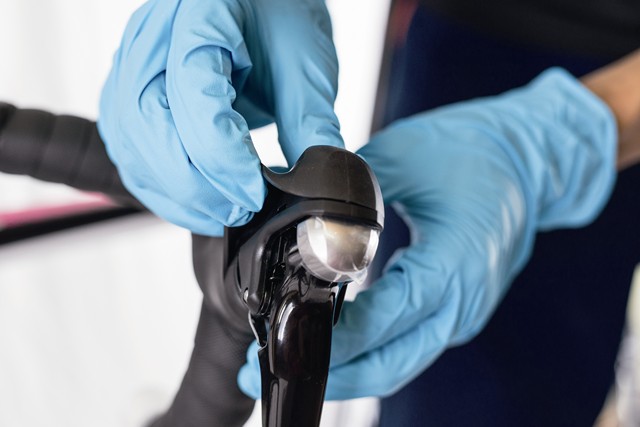

C90M01 05 複製

▲翻開握把套,從內側接縫處可較輕易翻起。



C90M01 06 複製

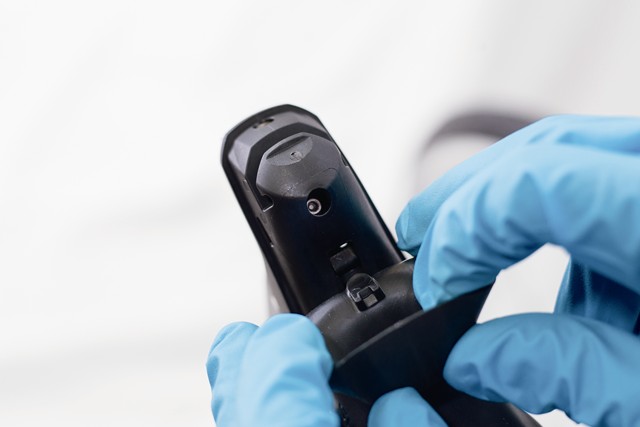

▲握把套下方即可見握距調整螺絲,現行Shimano機械式105/Tiagra及現行Sram機械式前4級為2號內六角設計。



C90M01 07 複製

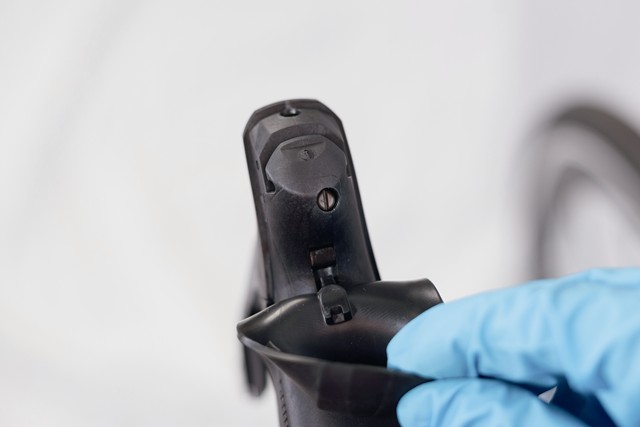

▲現行Shimano機械式Dura-Ace/Ultegra握距調整螺絲為一字設計。

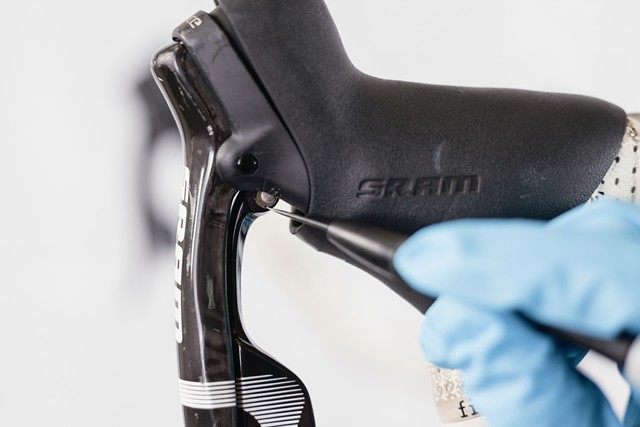

C90M01 08 複製

▲Tips:調整Sram握距之前,須先使用尖錐對準變把上端旋鈕的小孔,以按壓、旋轉來將變把距離向內調整,待後續將煞把調至適當位置後,再將變把距離調回與煞把貼合。



C90M01 09 複製

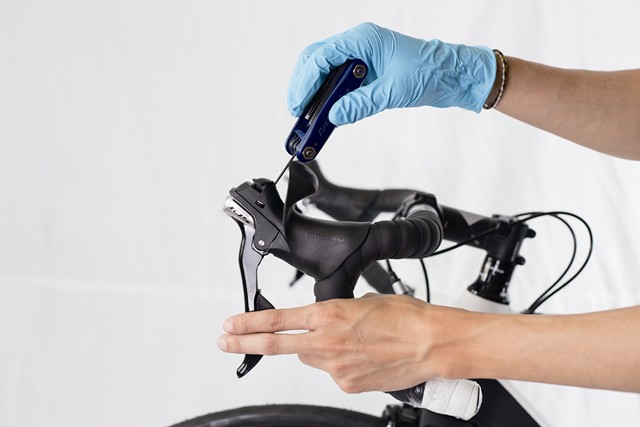

▲使用所需工具調整握距,以另一手實際握下把判斷正確位置。

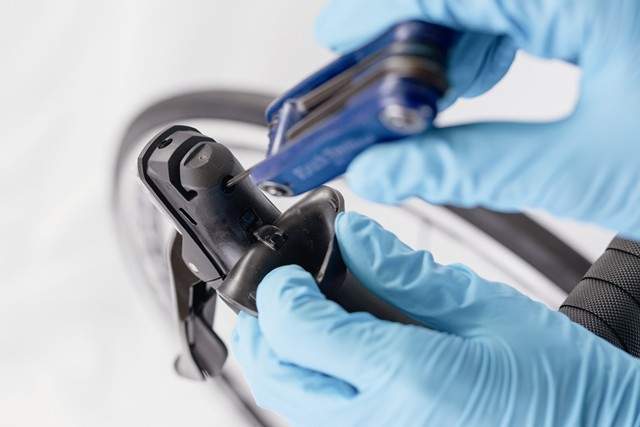

C90M01 10 複製

▲當順時針旋轉,握距會向內縮短,反之則是向外。

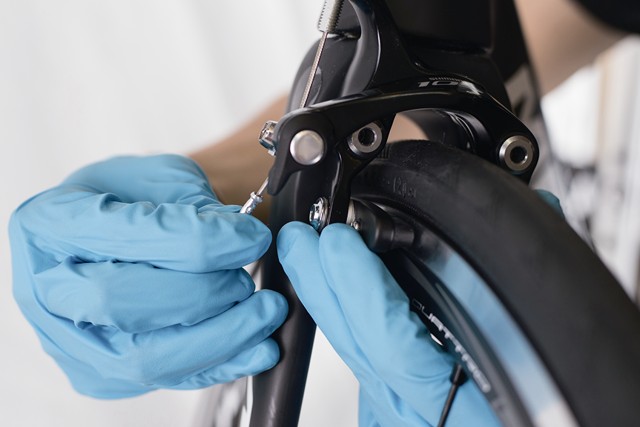

C90M01 11 複製

▲確認握距後即調回煞車行程,先用手將煞車塊貼緊輪框,另一手將煞車線拉緊後稍微放鬆以整平線材。

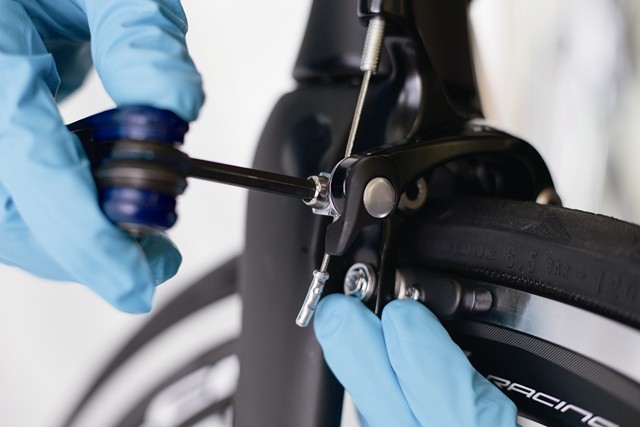

C90M01 12 複製

▲一手將煞車塊與輪框維持適當間隙後,將煞車固定器鎖到能將煞車線夾住固定即可。



C90M01 14 複製

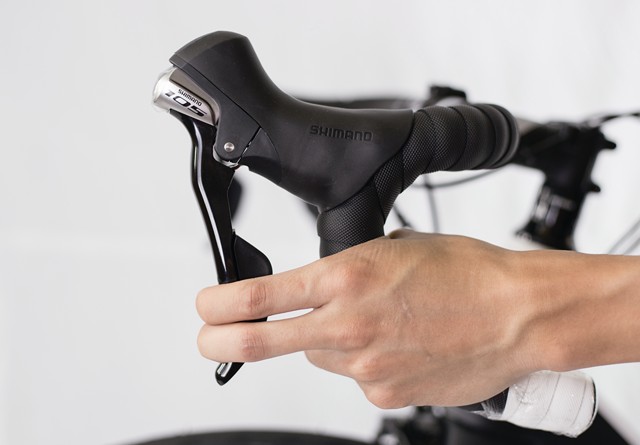

▲檢查握距及煞車行程(因人而異,但未按壓煞把時,煞車塊不可碰觸到輪框),將煞車線微調後鎖緊煞車固定器即大功告成。
