頭碗組檢查與保養DIY





C98M01 22

圖◎伍聖哲;文◎吳敏正



一輛車子騎久了,難免會遇到鬆動、故障的狀況,如果覺得車把手部份出現異音,很可能就是主要的關節「頭碗組」,發生了故障。



頭碗組會有異音,可能是騎久了鬆動,或是因為滴到汗導致生鏽,也或許是出廠時組裝就有問題,像是墊片高度不對,前叉上蓋沒鎖緊,豎管螺絲甚至是前輪快拆沒有鎖緊也有可能。只要透過幾個簡單的步驟,就能自己來進行檢查與清潔保養。





C98M01 23

▲示範達人:捷米樂單車店長-Jimmy



C98M01 24

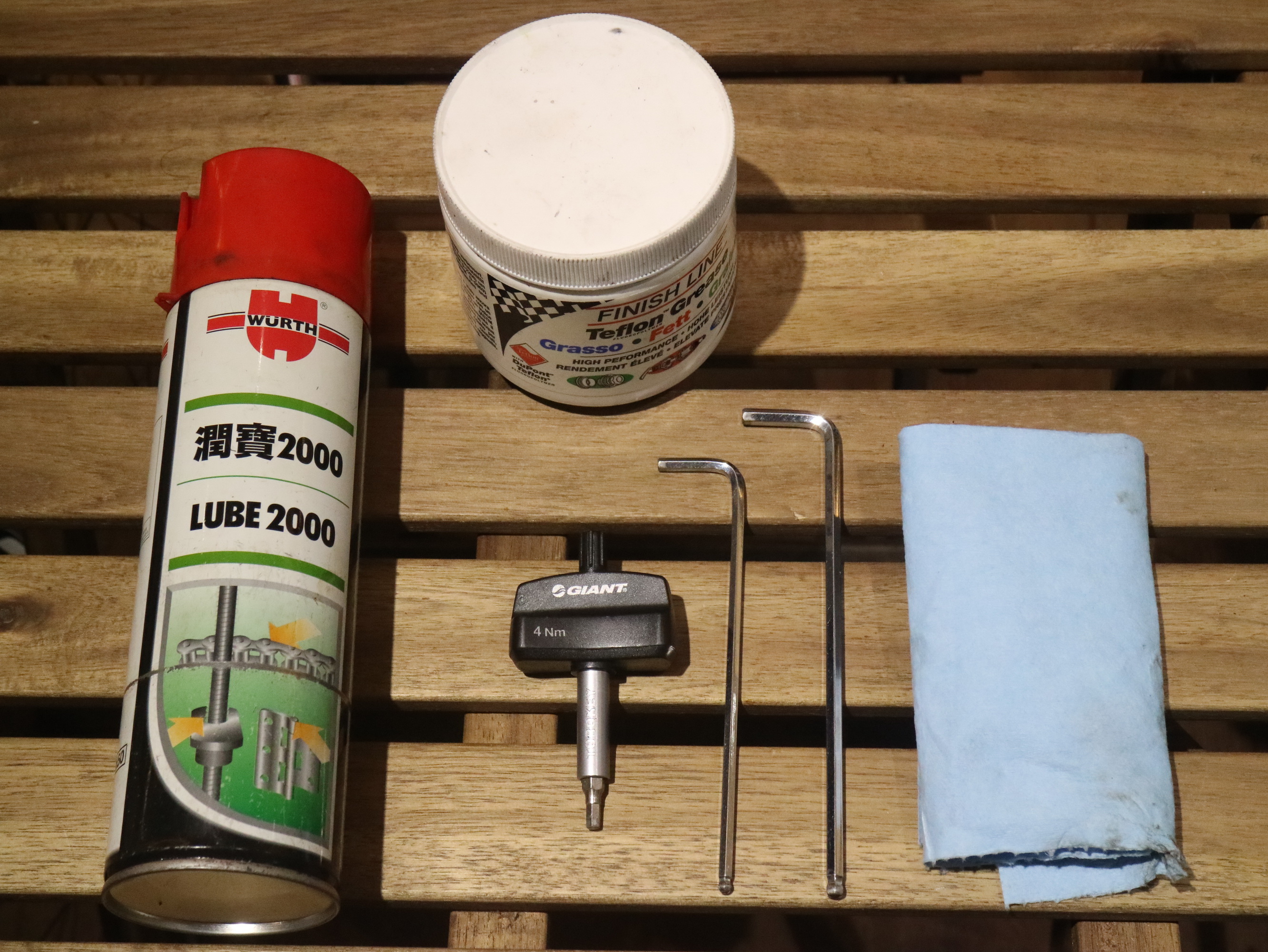

使用工具▲





跟著DIY步驟做就對了!



C98M01 1

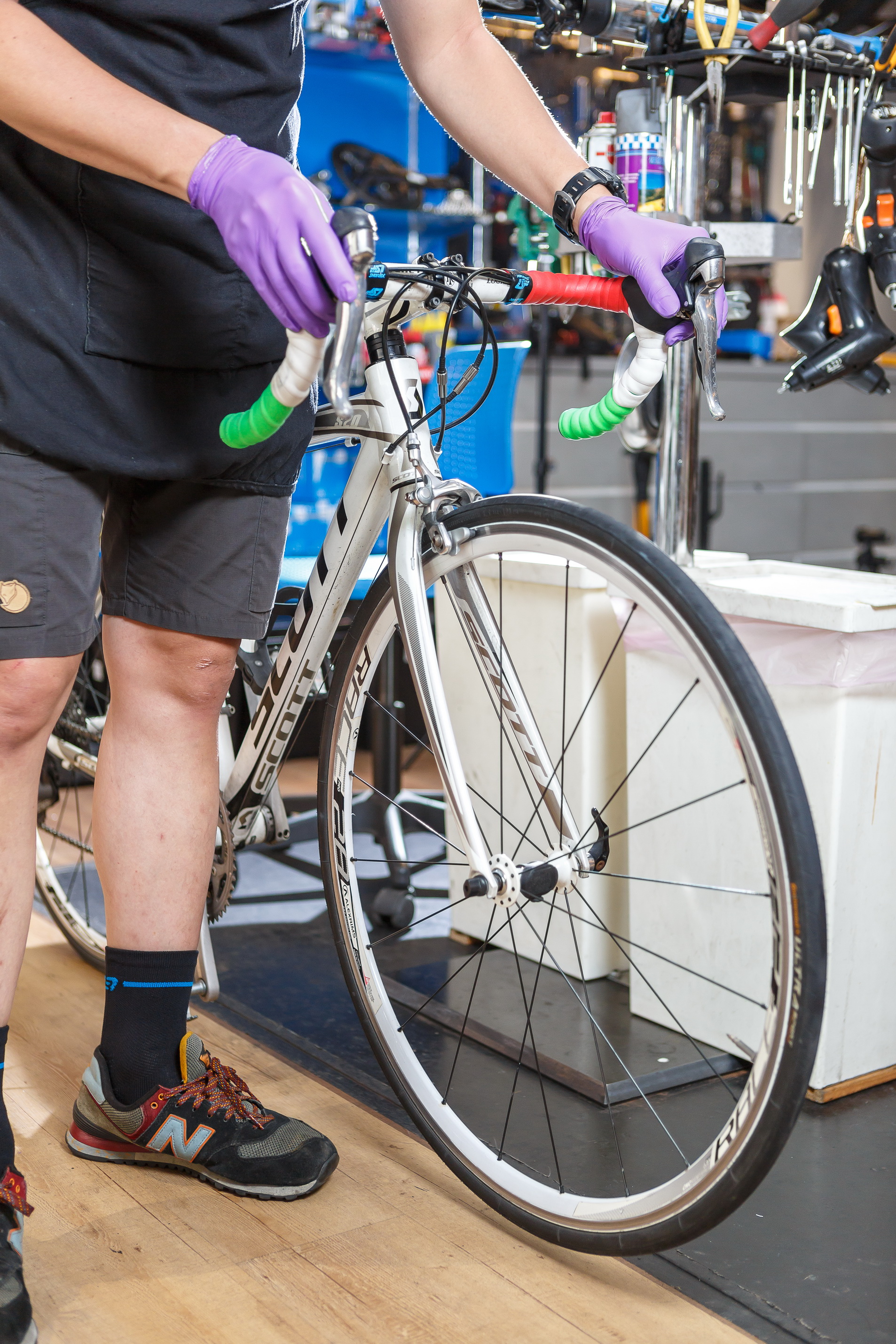

1▲先把車頭抓起來,輕放,感覺震動來源。



C98M01 2

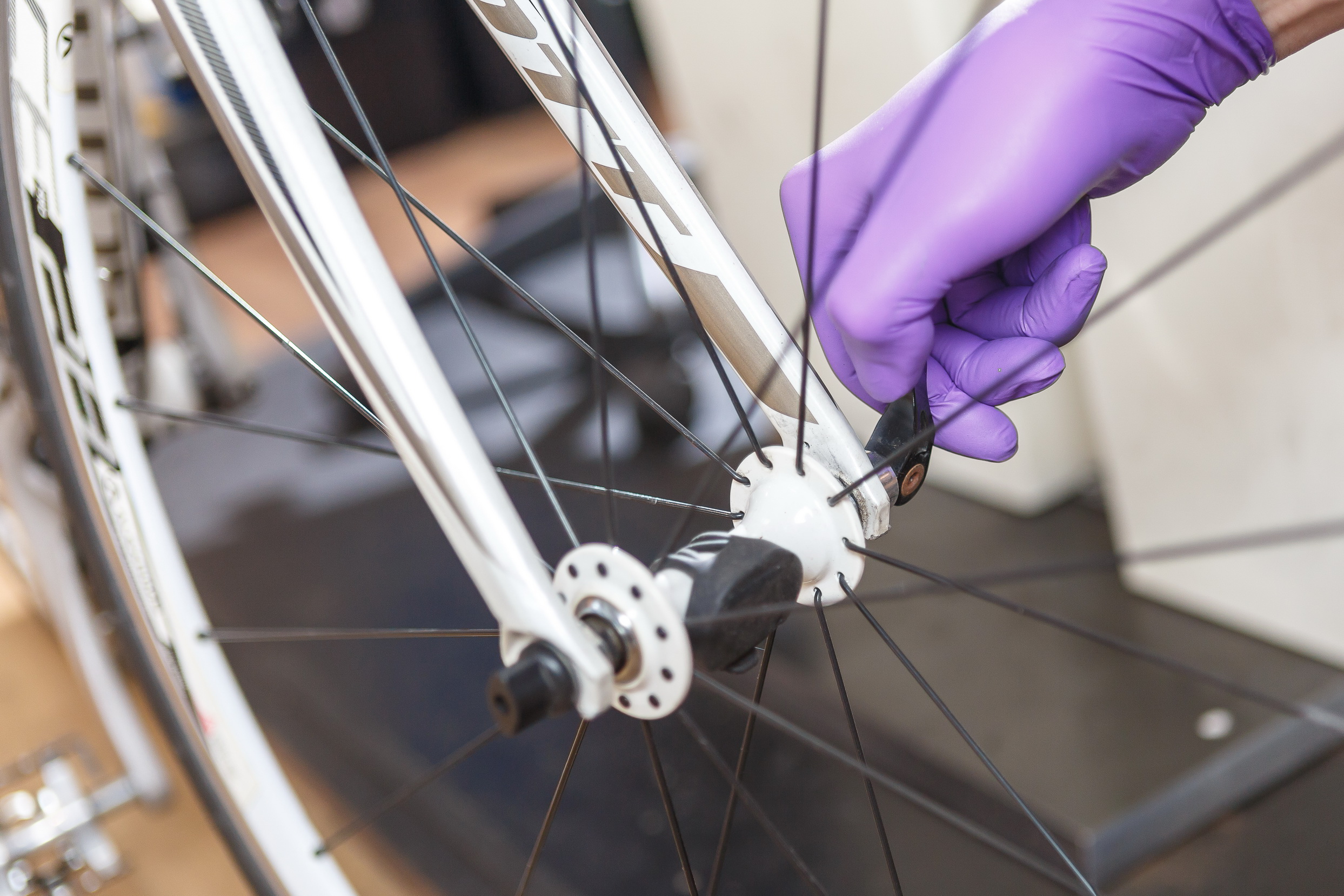

2▲檢查快拆有沒有鎖緊。



C98M01 3

3▲轉動墊片,是否緊密不會旋轉?正常應該不會轉動。



C98M01 4

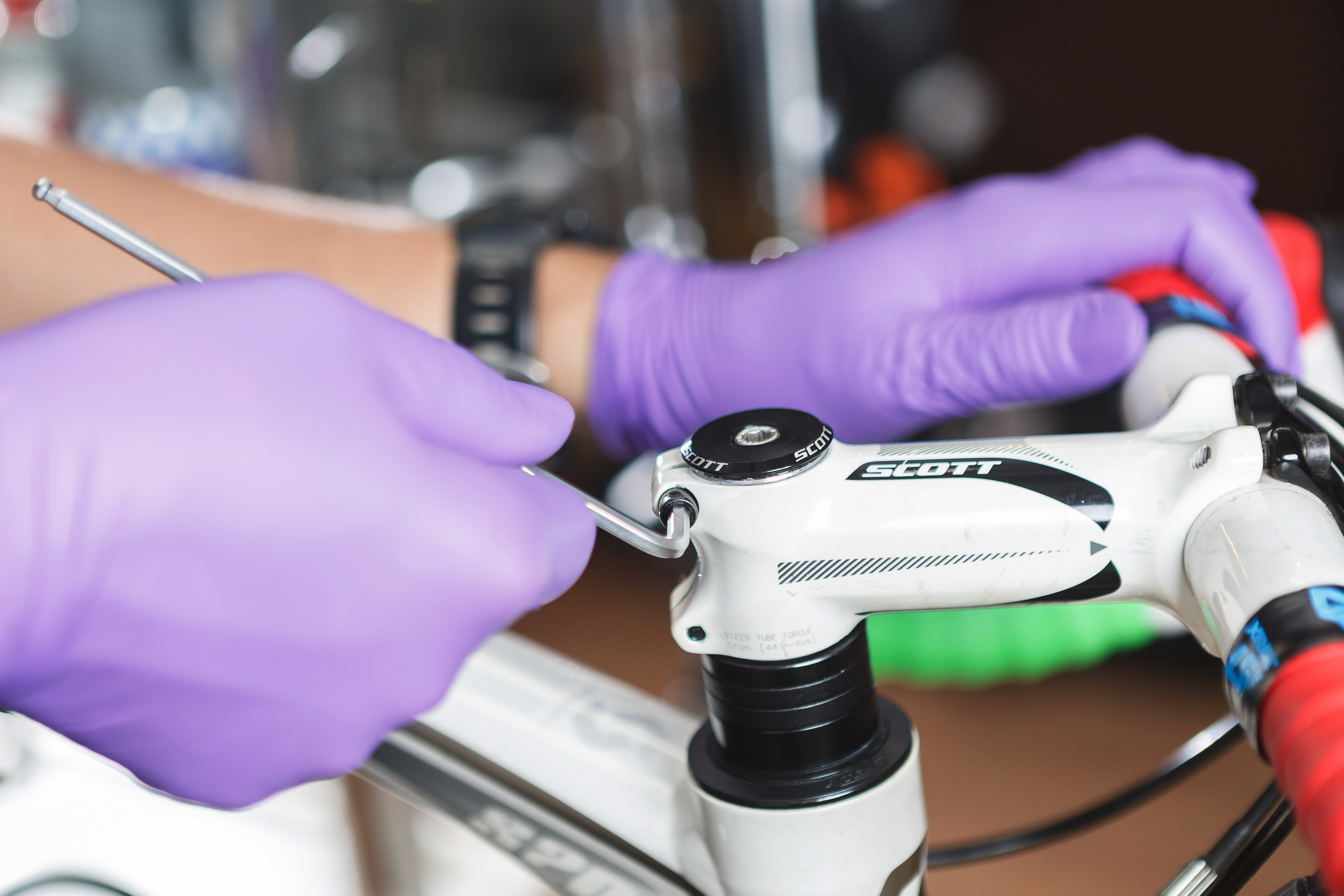

4▲鬆開豎管螺絲



C98M01 5

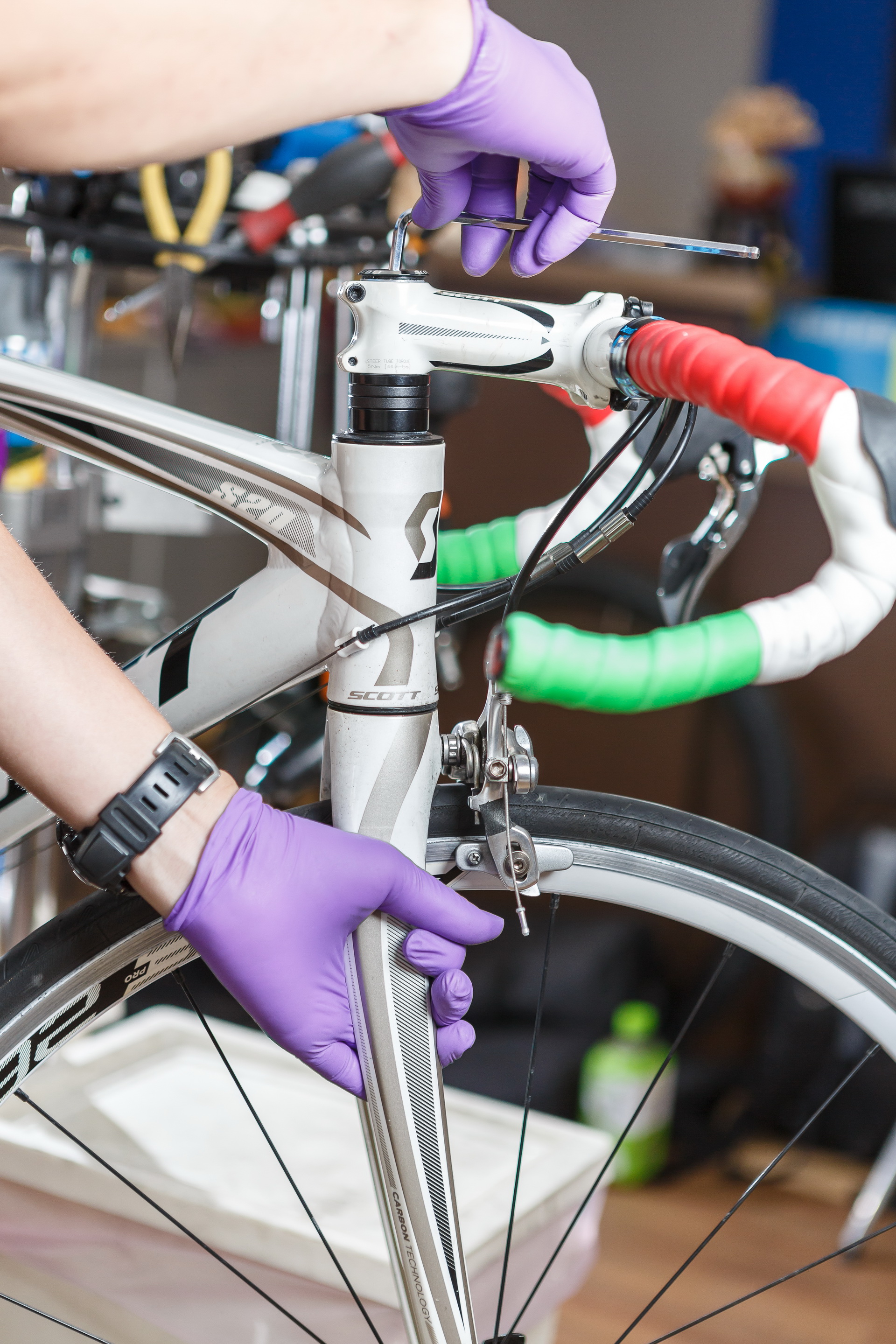

5▲抓住前叉以免掉落,鬆開前叉上蓋螺絲。



C98M01 6

6▲檢查前叉與豎管間,是不是留有約3mm的間隙,如果太大或太小,上蓋可能會沒有辦法鎖緊。



C98M01 7

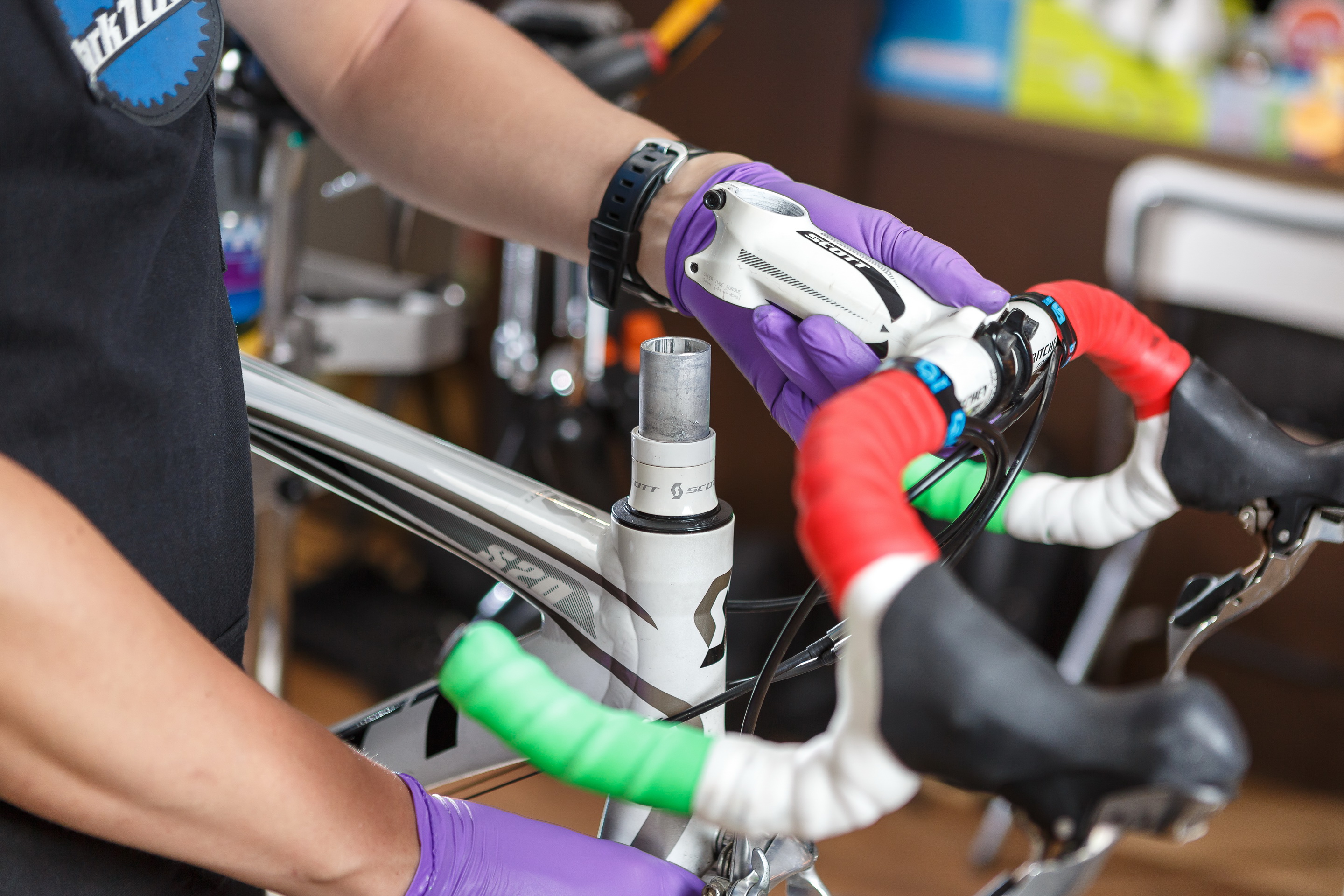

7▲取下車把手與墊圈。



C98M01 8

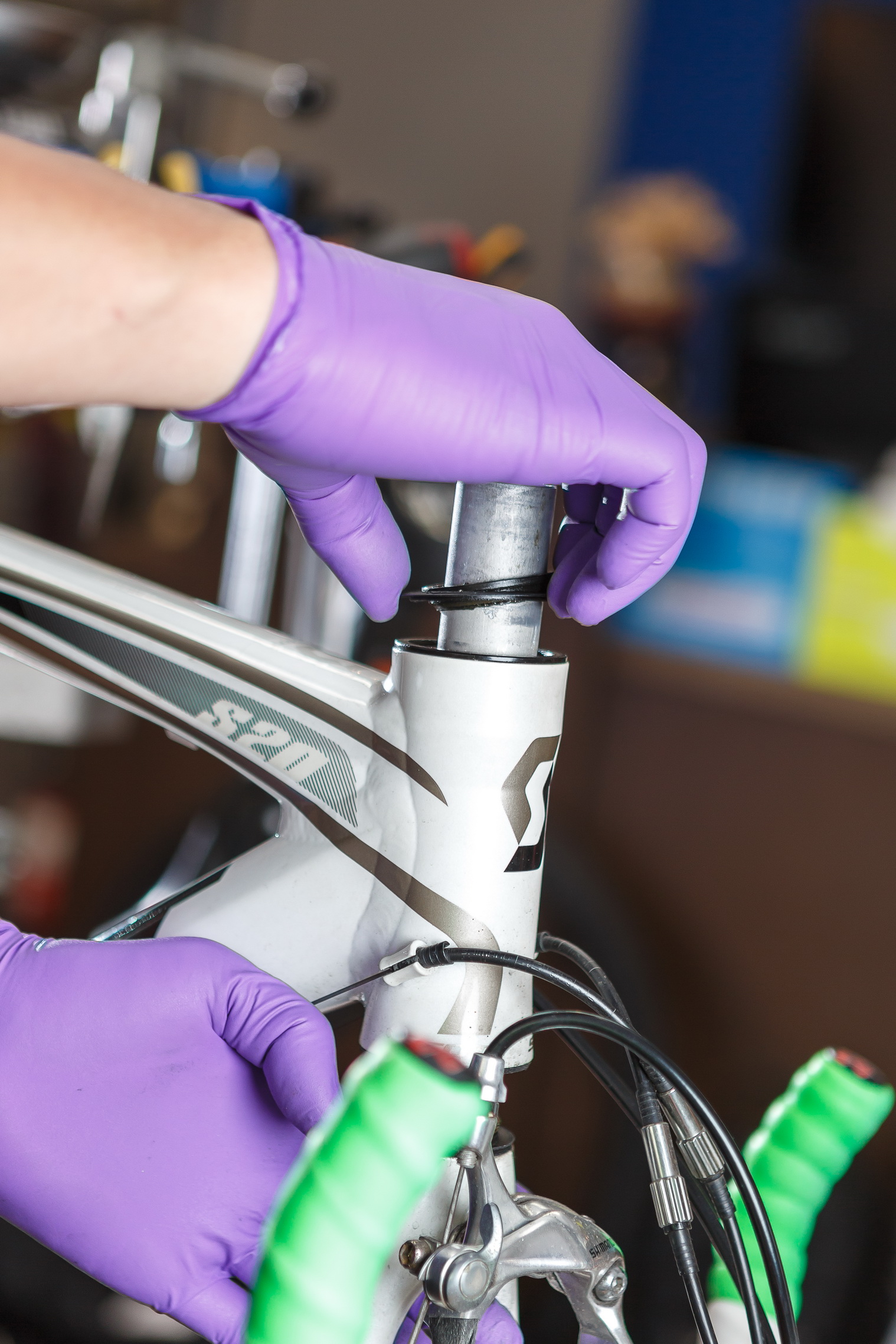

8▲拿起上迫緊環、取下前叉。



C98M01 9

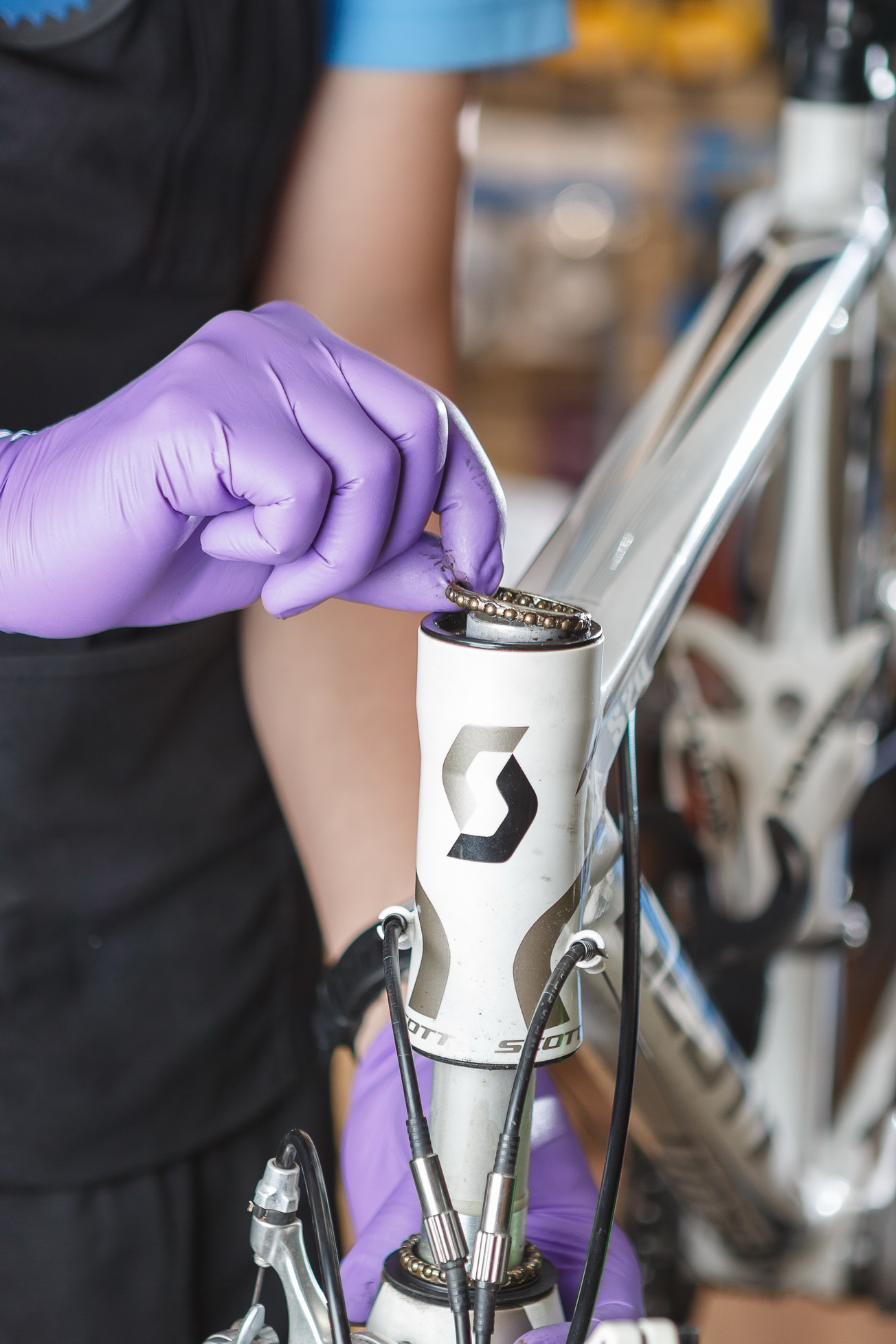

9▲即可以看到頭碗組,一般有培林式和滾珠式,如果是滾珠式的要小心別讓珠子掉了。



C98M01 10

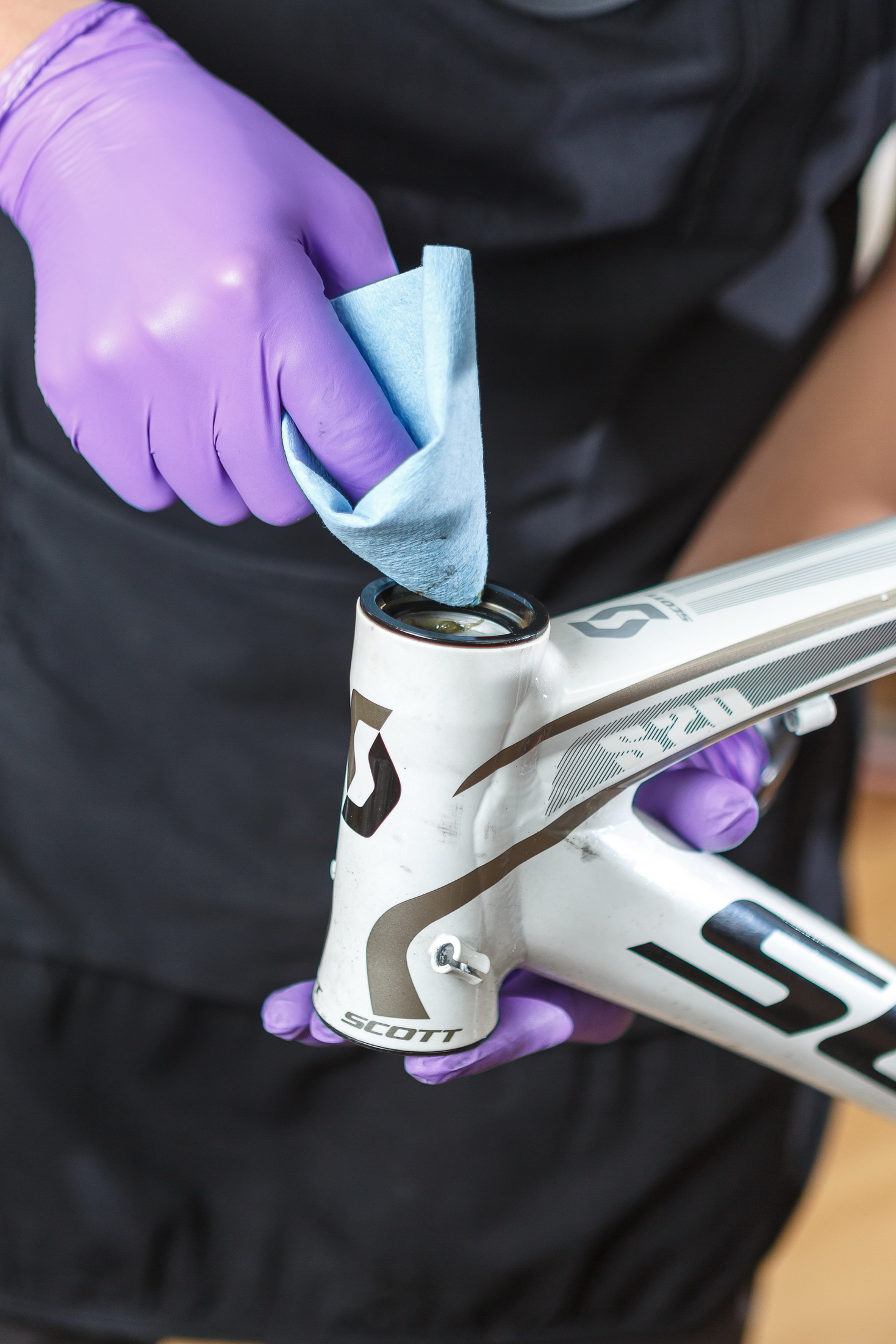

10▲噴上清潔劑清潔頭管內部的上緣和下緣。



C98M01 11

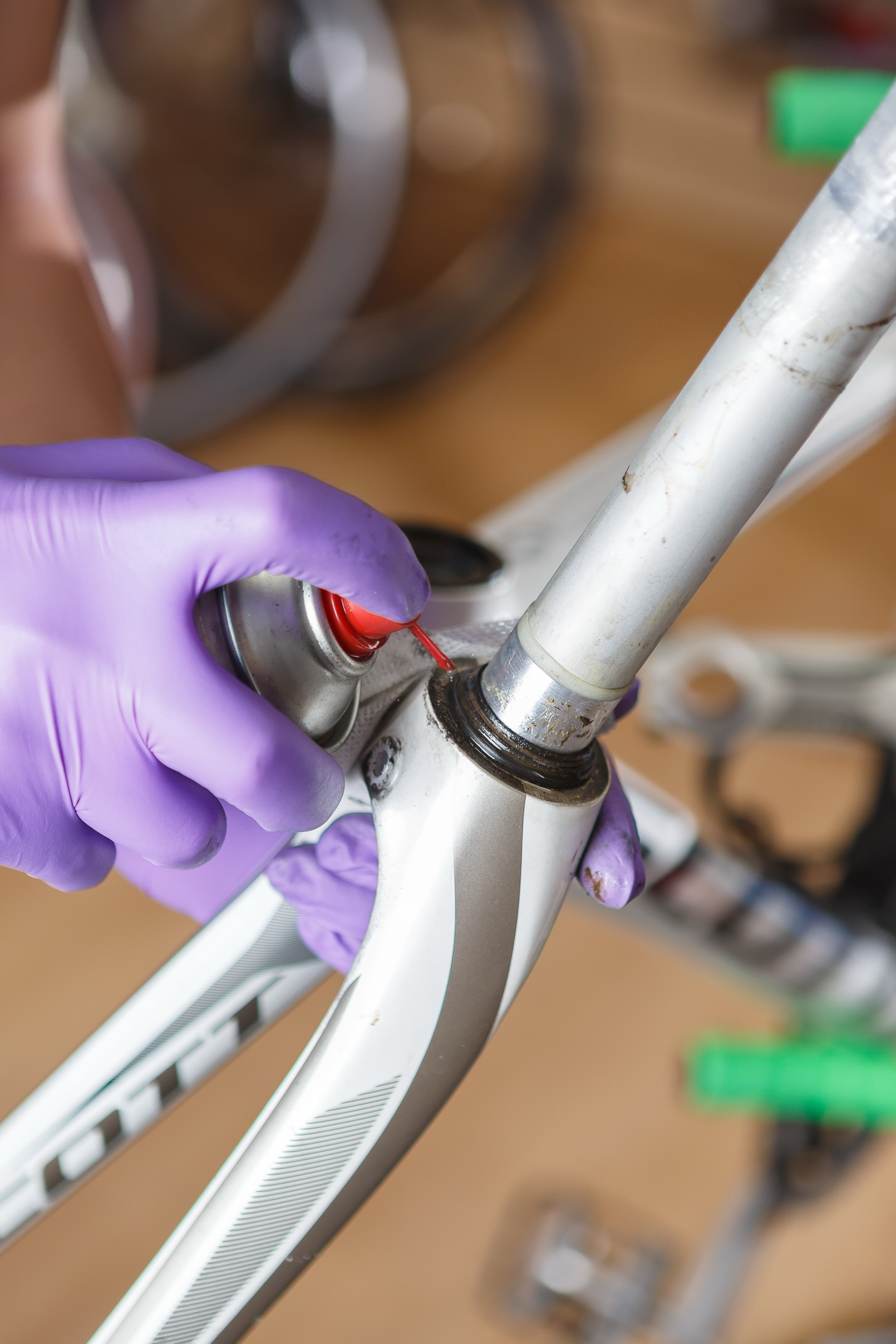

11▲噴上清潔劑清潔前叉上端。



C98M01 12

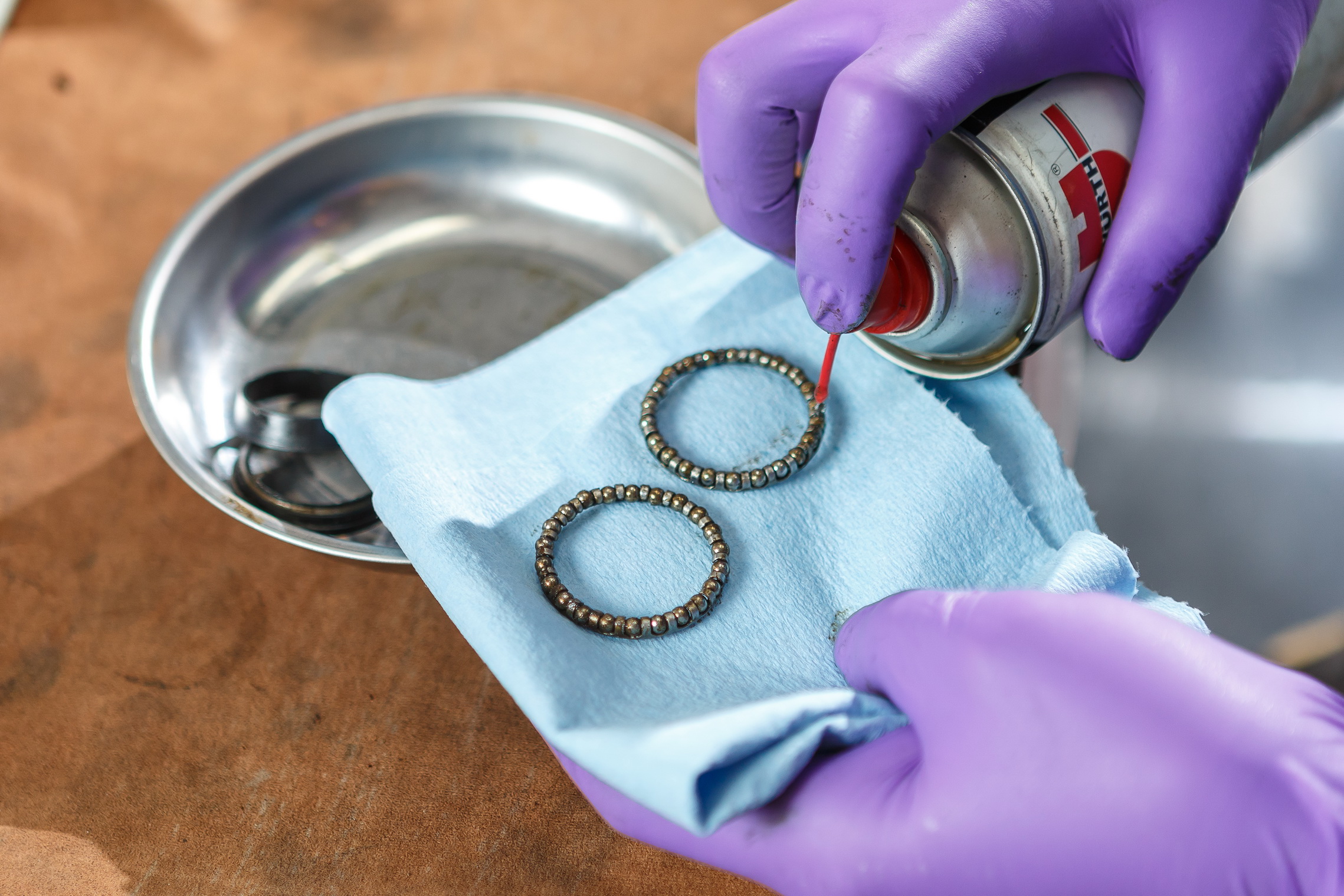

12▲擦拭、清潔頭碗組的各項零件。



C98M01 13

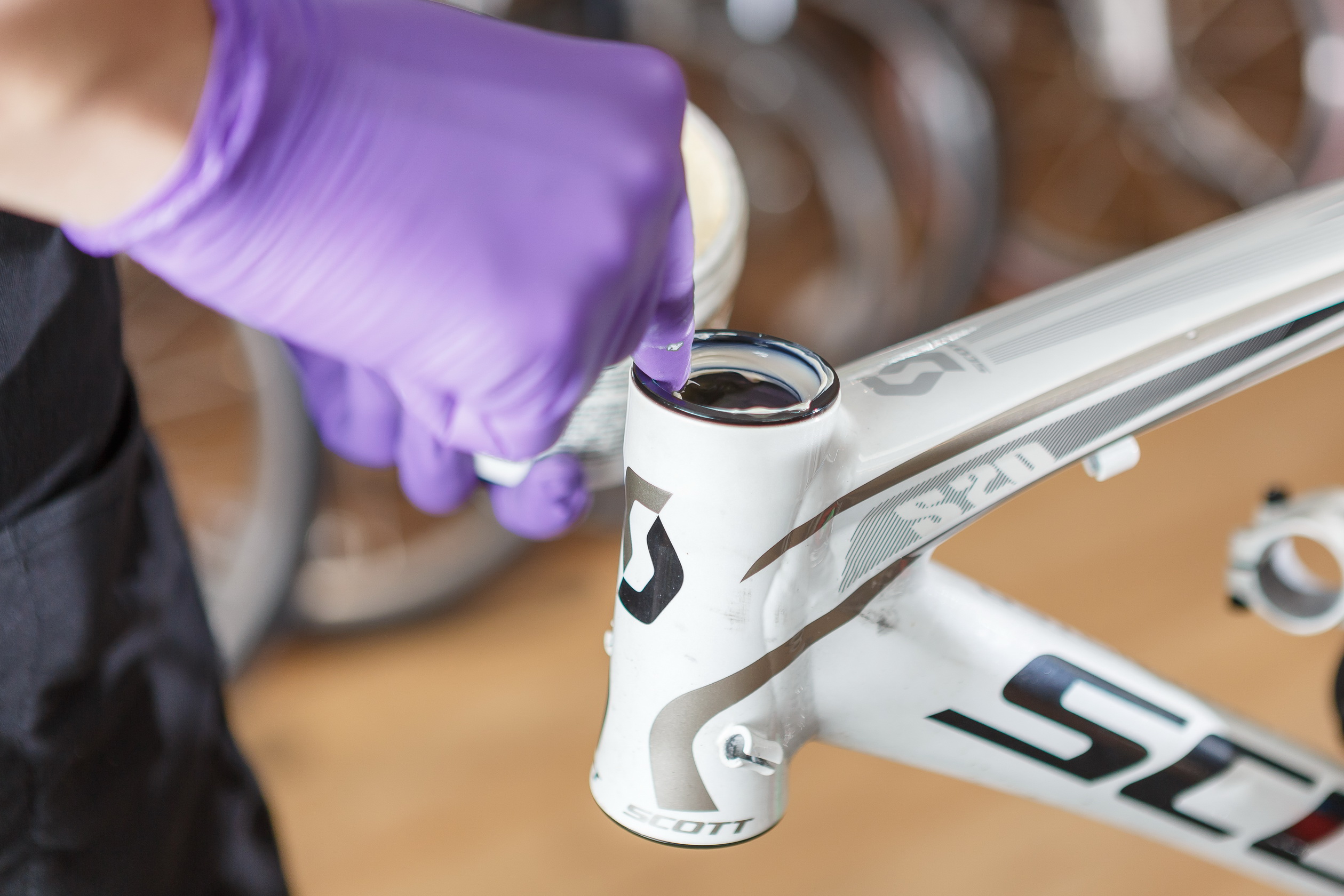

13▲在剛剛清潔過的頭管與前叉的三個部位上黃油,滾珠式的要抹多一點。



C98M01 14

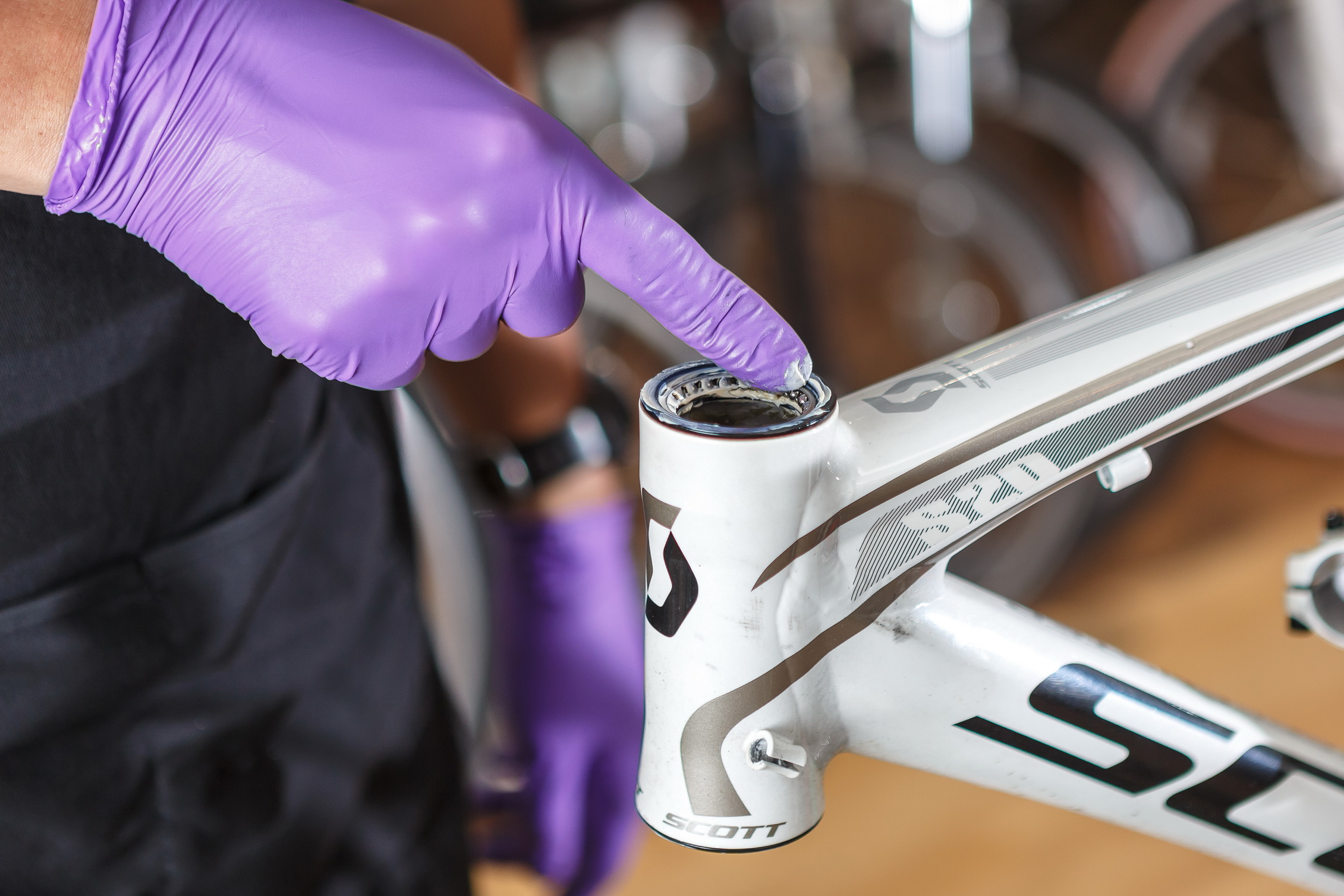

14▲把頭碗組上端的滾珠放回頭管上方並抹黃油。



C98M01 15

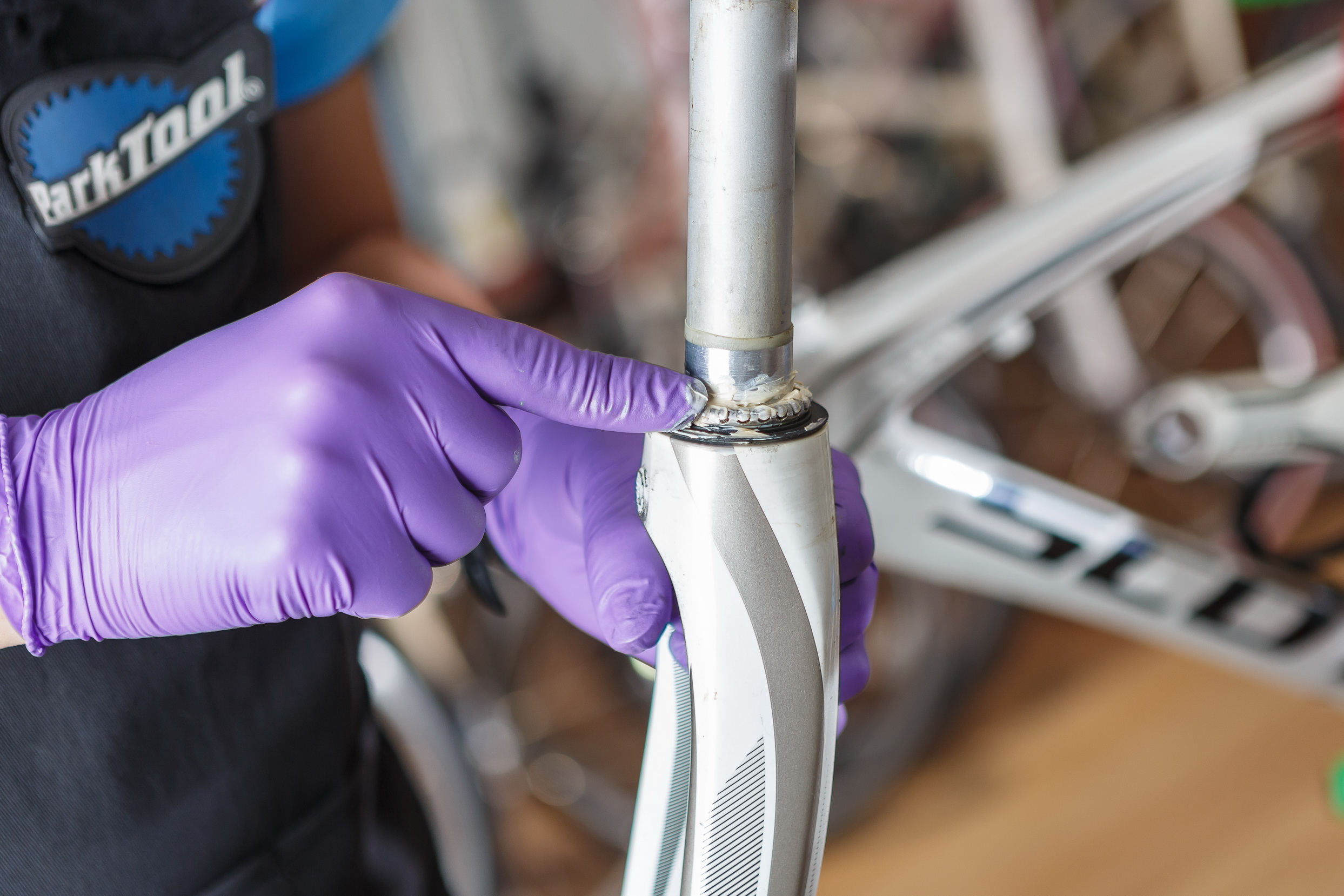

15▲把頭碗組下端的滾珠放回前叉上方並抹黃油。



C98M01 16

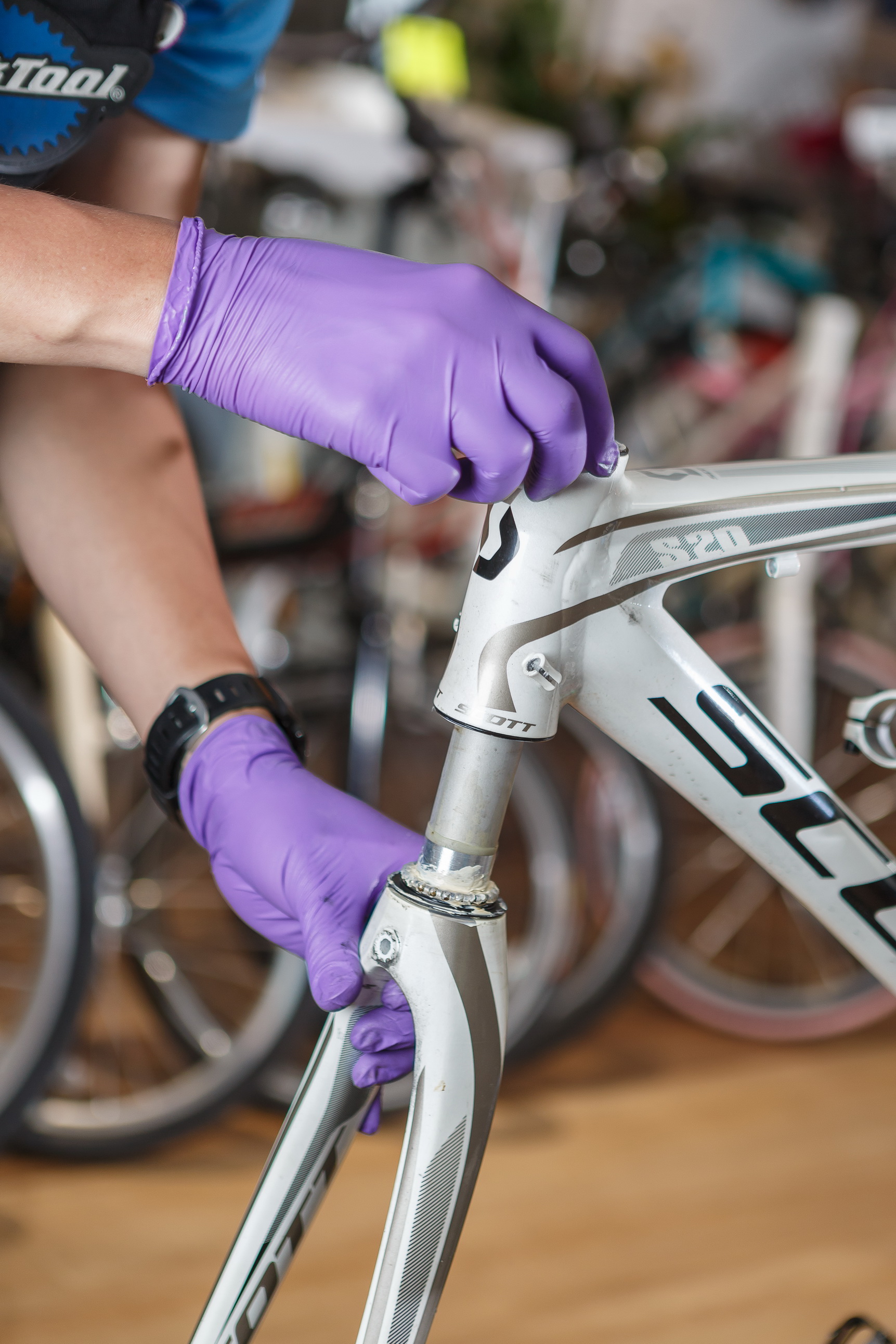

16▲前叉放回車架。



C98M01 17

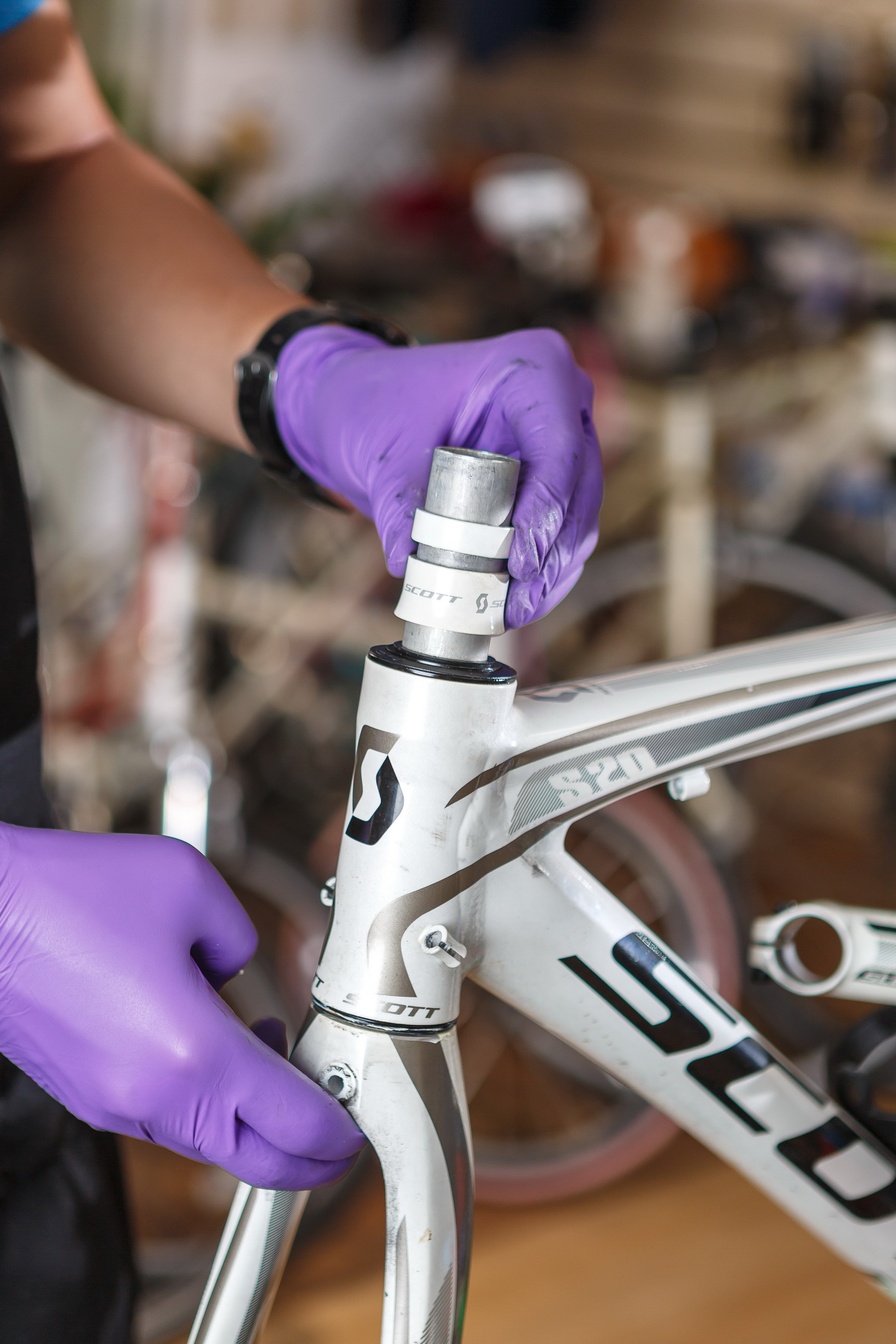

17▲依序放入上迫緊環、墊片。



C98M01 18

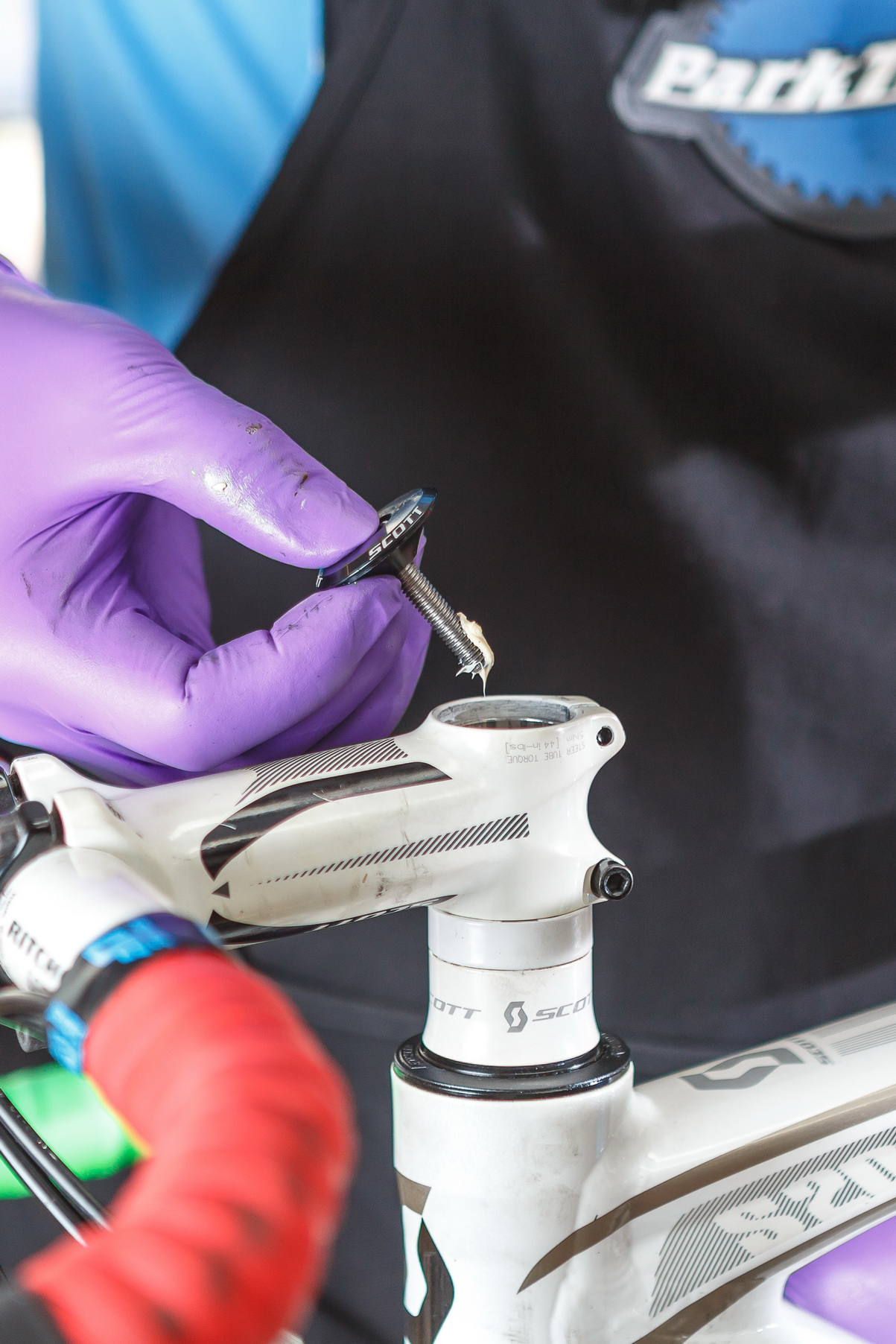

18▲上蓋螺絲上油防止生鏽。



C98M01 19

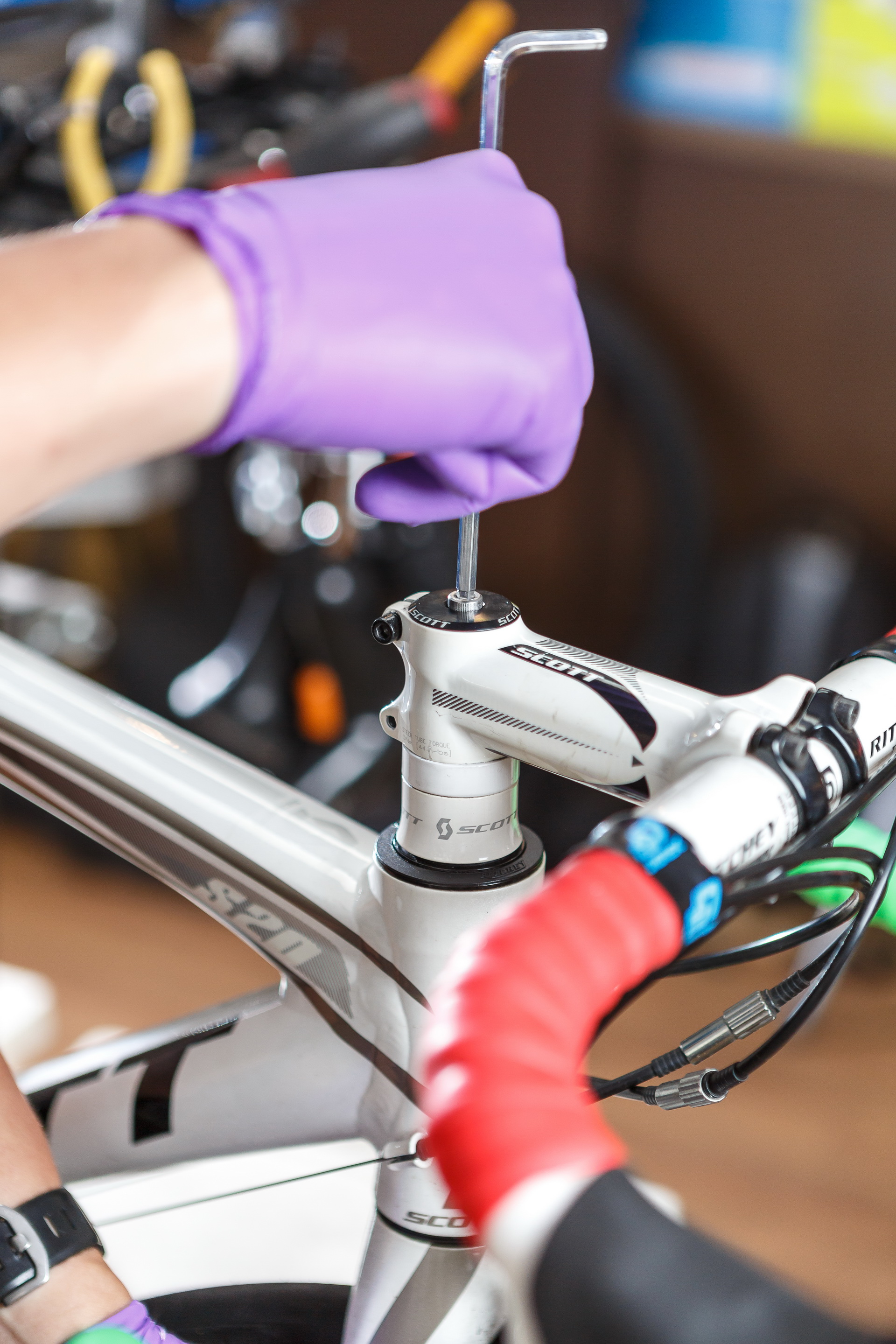

19▲再將上蓋螺絲鎖緊。



C98M01 20

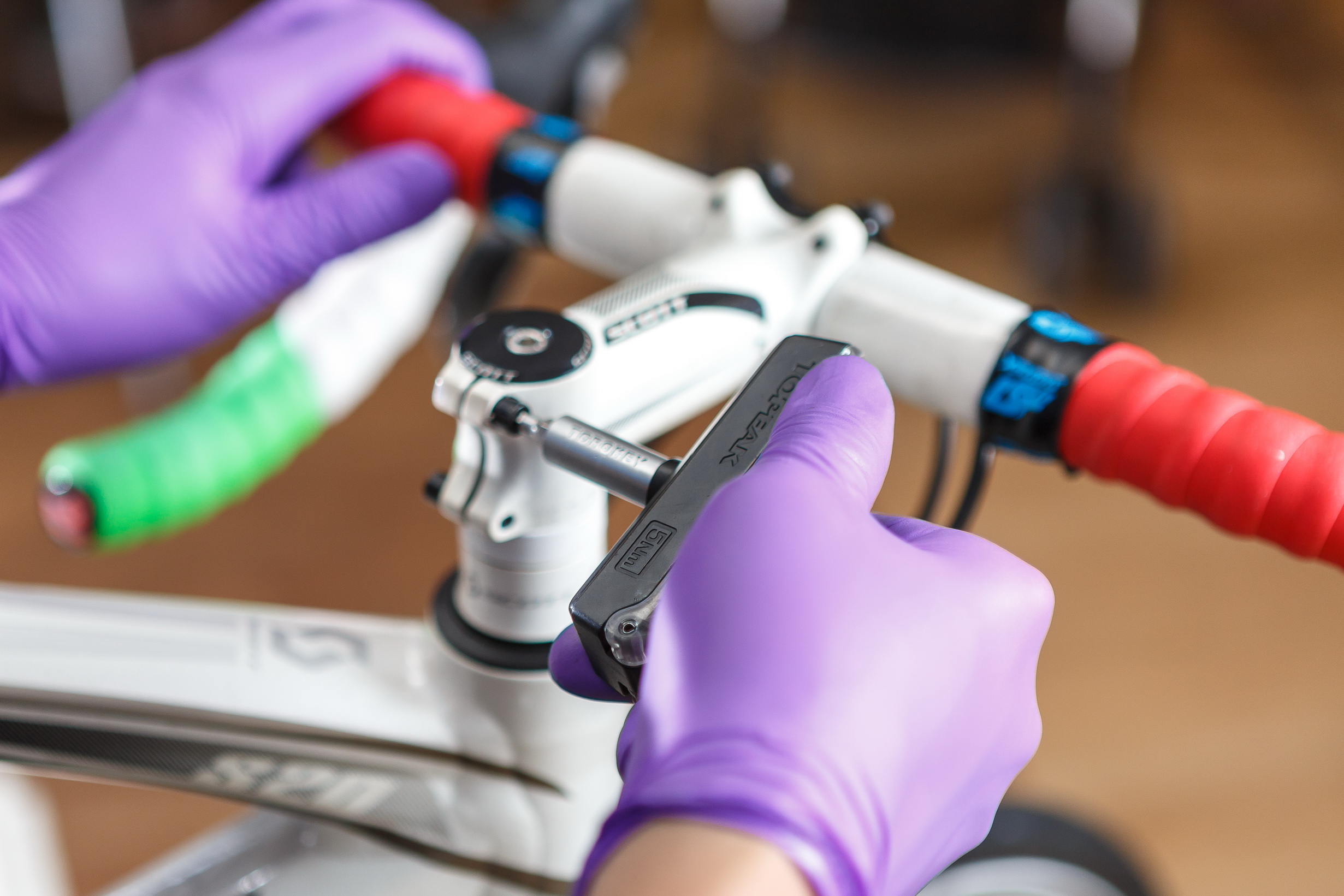

20▲鎖緊上蓋螺絲後,再以扭力扳手(5牛頓)鎖緊豎管螺絲。 (如果先鎖豎管再鎖上蓋,上蓋螺絲會鎖不緊,就會出現異音。)



C98M01 21

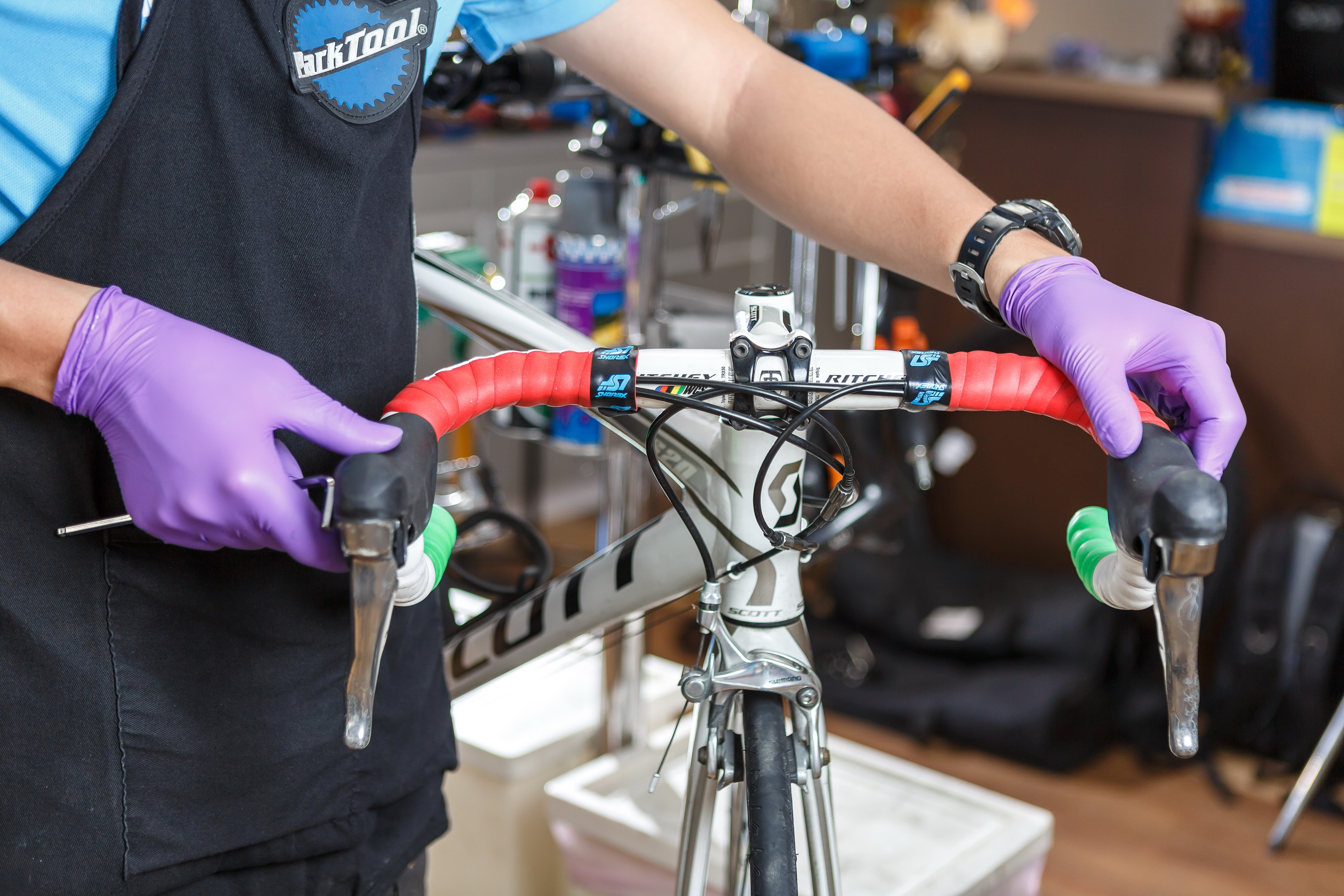

21▲最後轉動車把手,察看車把手是否順暢。確認輪子位在把手中心與把手成垂直。
