單車誌-Cycling update

8款公路車大齒盤轉動大PK



C88RT01 01



技術協力◎CHC(自行車研究發展中心)、圖◎蔡育志、企劃◎張晉銘





大齒盤曲柄組攸關力量傳輸與變速順暢,誰能夠助你一臂之力?





測試行前準備說明

本次測試報導邀請Campagnolo、First、FSA、Samox、Shimano等6個海內外品牌、8款產品共襄盛舉,以整組大齒盤曲柄做為測試個體。商品限定條件:公路車專用、齒數50/34T、曲柄長度172.5mm以及適用於68 BC 1.37Í24之五通心軸與軸承。由於本次的各種測試項目皆在測試機台與使用治具進行,加上沒有周邊零件會影響產品的性能表現,因此本次測試中並無統一使用任何零件。





CHC實驗室測試內容

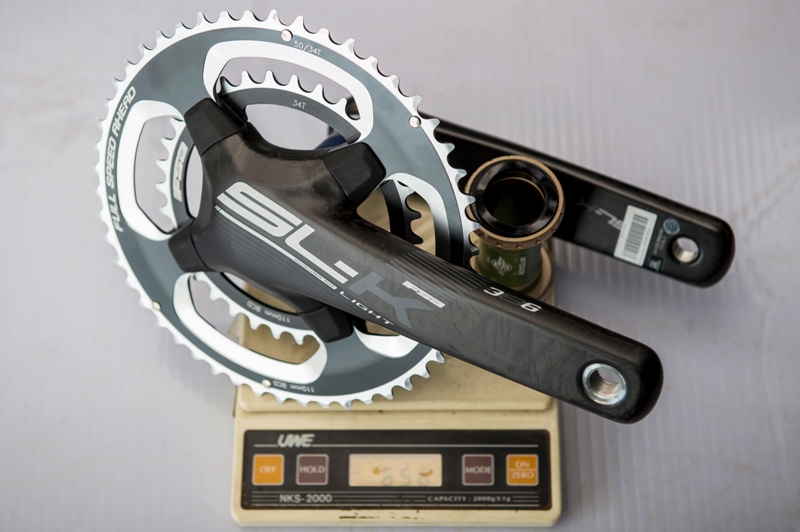

A.重量量測

放置在精確度1g的電子秤上,測量大齒盤曲柄組(含BB)重量,單位為(g)。

C88RT01 02

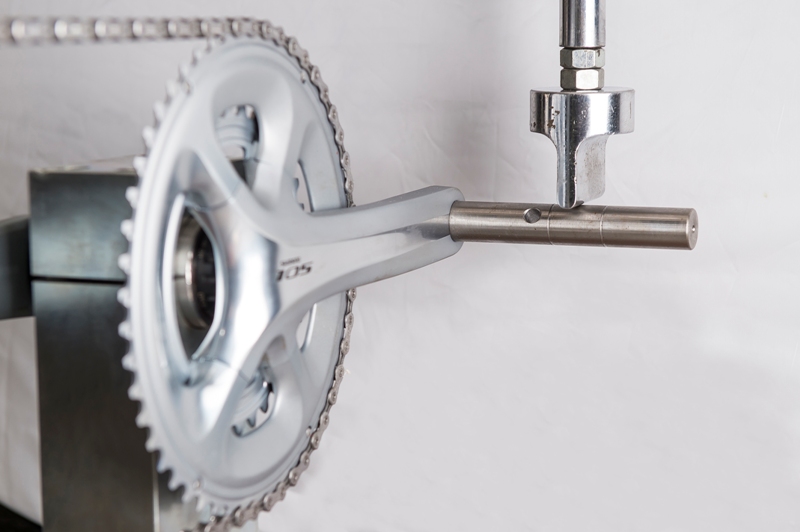

B.剛性測試

參考EN14781測試安裝五通心軸與曲柄組於治具後,使曲柄呈水平狀態,掛載鏈條使其限制曲柄組轉動,並安裝一剛性踏板治具,向下垂直施加1,100N,分別對左側與右側進行測試後,記錄位移量後計算剛性值(N/mm=1100N/mm)。數值越高代表剛性越好。



C88RT01 03



C.重量剛性比

透過剛性(N/mm)除以重量(g),可得知產品之剛性與重量間所呈現的對應關係,藉此了解產品於輕量化的過程中是否保有剛性之特性,或者剛性優劣是否因為材質不同所導致。數值越高代表剛性比越好,僅取自小數點第3位。

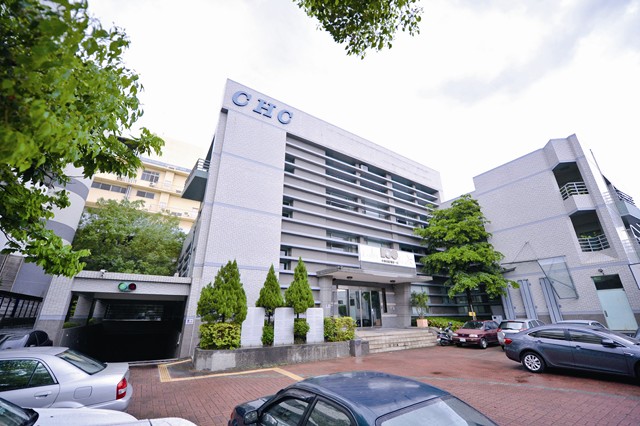

CHC實驗室測試單位簡介

財團法人自行車暨健康科技工業研究發展中心(CHC)長久以來致力於提升台灣自行車、電動輔助自行車、健身器材及醫療輔具產品之設計開發及品質檢測服務。CHC檢測實驗室擁有國際級檢測實驗室能量及測試工程人員,可執行各國標準規範、及其他非標準與性能測試與業界相關協力實驗室之輔導。自行車中心檢測實驗室為台灣目前專注於自行車測試的唯一法人單位與第三公正單位,除了與國際驗證公司TUV、DNV相互合作多年外,並早已取得TAF測試實驗室認證。同時CHC亦是臺灣交通部及環保署授權電動輔助自行車及電動自行車測試唯一型式審驗單位,也是日本自轉車協會授權為海外檢查業務、亞洲唯一認可機構。



C88RT01 04











P040



P041



P042



P043
