8款超人氣公路車卡踏實測評析



P065 001

技術協力◎CHC(自行車研發中心)

圖◎蔡育志、企劃◎張晉銘



追求速度的公路車特別講究踩踏的傳輸效能,誰是黃金三角的最佳台柱呢?



近年來CHC與單車誌攜手合作針對各項零件進行各種測試報導,讓車友們了解商品之間的差異性,為了讓讀者更加認識其他零件的性能,測試小組首度針對公路車卡式踏板製作測試報導,期許作為車友們選購卡式踏板的參考指南。



測試行前準備說明



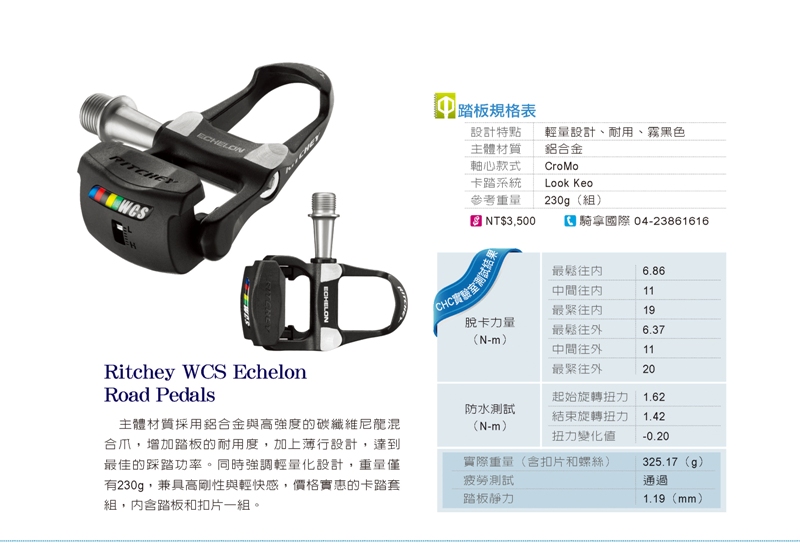

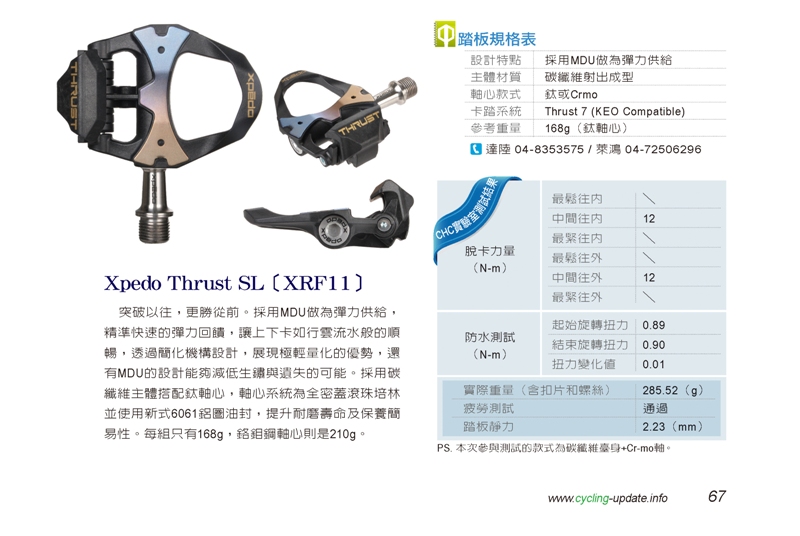

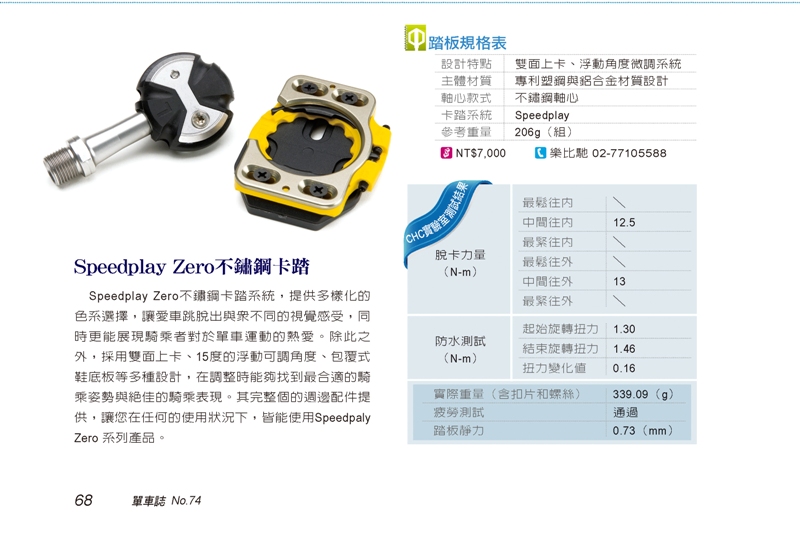

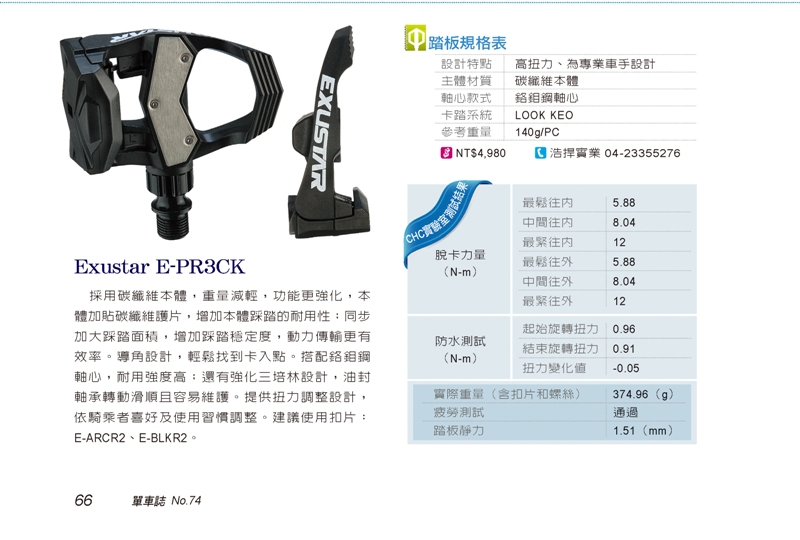

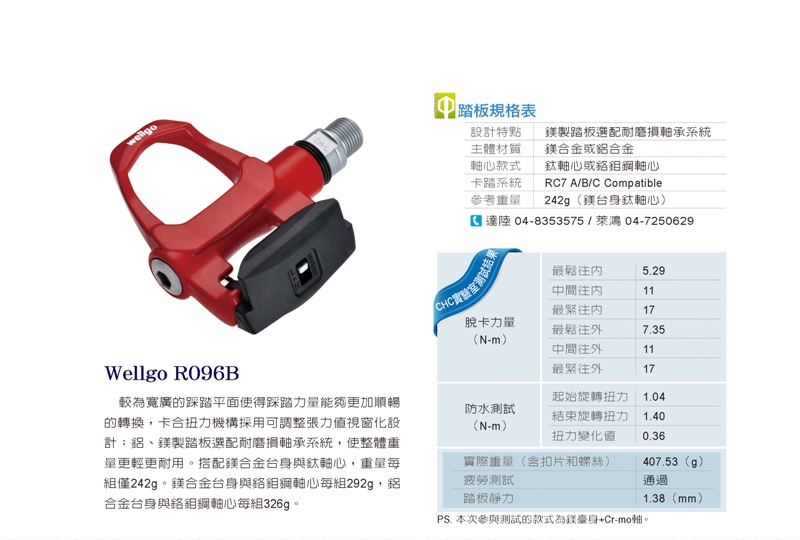

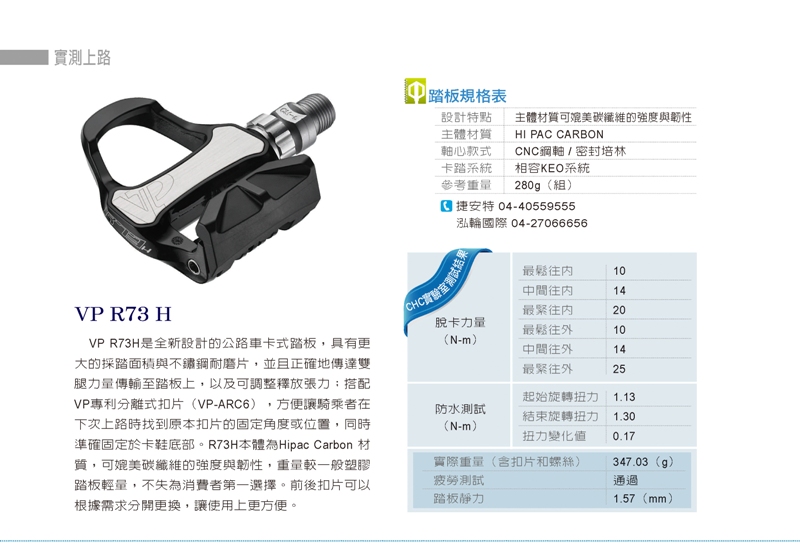

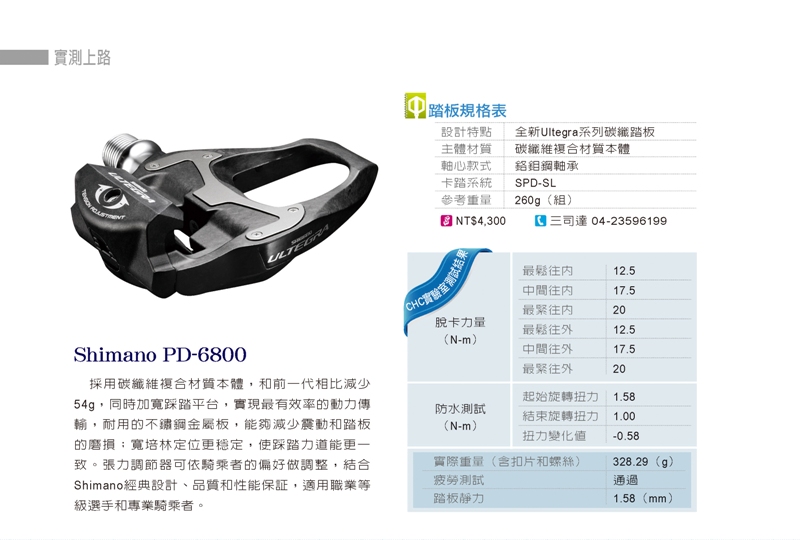

這次測試報導獲得Shimano、Exustar、Wellgo、Xpedo、VP、Speedplay、Ritchey和Time等8個海內外品牌共襄盛舉,邀請每個品牌提供一款商品作為測試之用,以整套卡踏系統做為測試個體,商品內容包含:卡式踏板、扣片與螺絲組件等三項零件。由於本次的各種測試項目皆在測試機台與使用治具進行,加上沒有周邊零件會影響卡踏的性能表現,因此本次測試中並無統一使用任何零件。



CHC實驗室測試內容



A.脫卡力量測試

先將踏板固定,使用扭力扳手測量脫卡時所需力量,單位為(N-m)。由於部分款式為可調整卡鎖張力值的設計,因此分別呈現「最鬆往內、中間往內、最緊往內、最鬆往外、中間往外、最緊往外」等六個卡鎖張力值,若僅提供中間往內與中間往外等兩項數據,則為不可調整設計。

P065 007

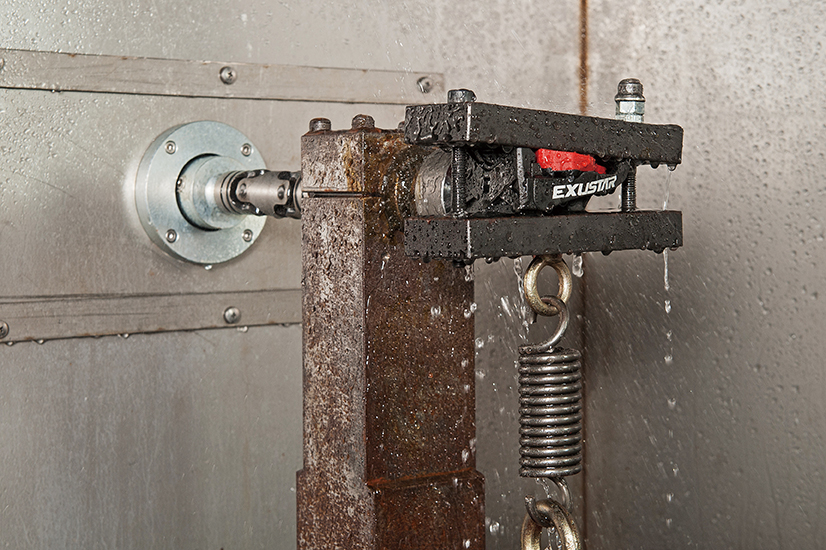

B.防水測試

經旋轉磨耗測試後,將踏板裝設在灑水系統,配重為12kg,另一側馬達帶動五通心軸轉速100RPM,對著踏板連續噴水4小時,噴水流量4ml/sec以上,擷取比較灑水開始後10分鐘時與結束前之旋轉阻力。單位為(N-m)。

P065 005

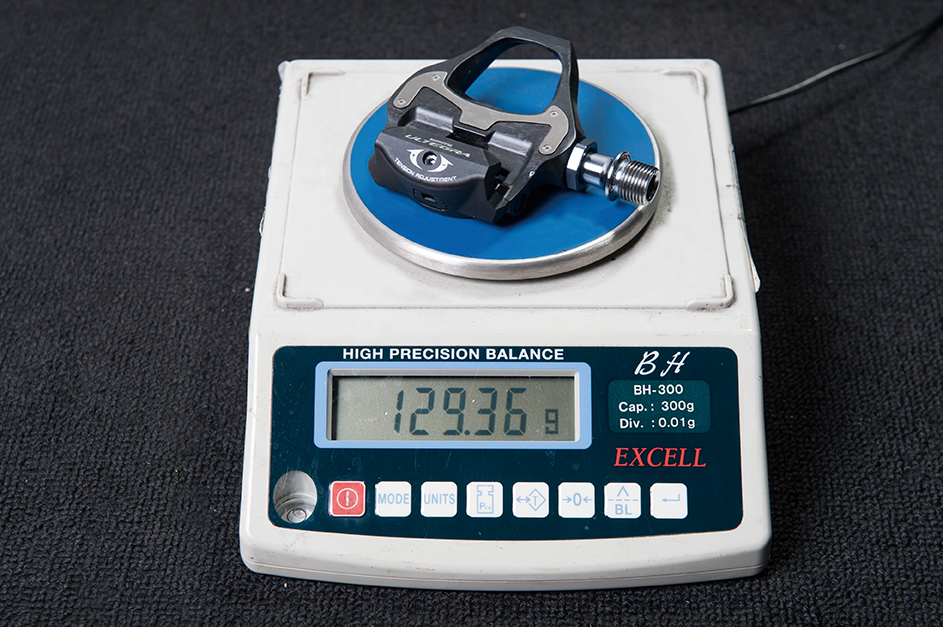

C.實際重量

放置在精確度0.01g的電子秤上,藉此獲得每組卡式踏板(含扣片與配件組)的實際重量。單位為(g)。

P065 002

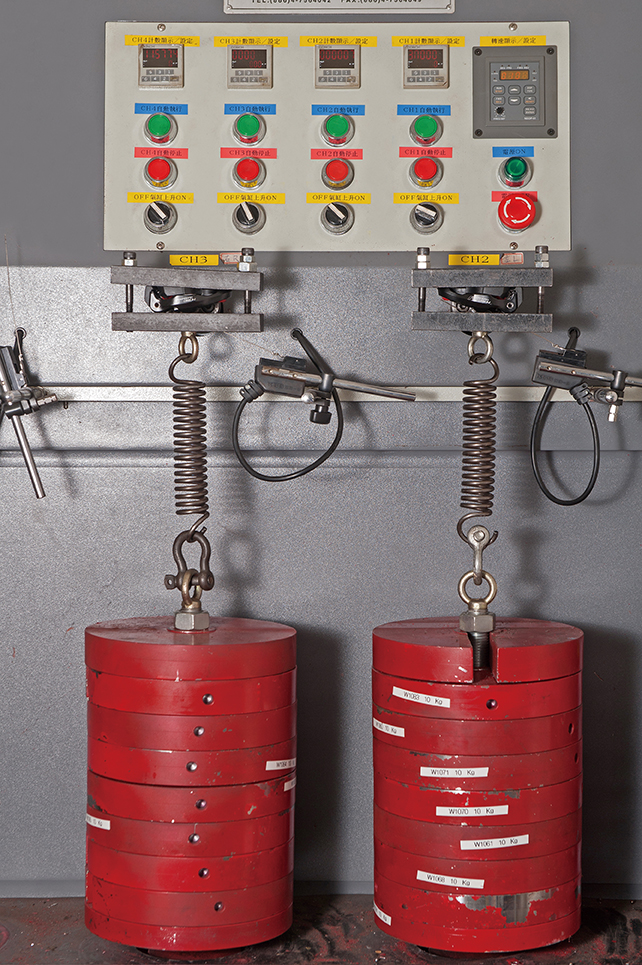

D.疲勞測試

將90kg配重鎖固踏板上,測試轉速100RPM,共計旋轉30萬轉,測試結果為「通過或不通過」。註:一般法規僅為旋轉10萬轉。

P065 004



E踏板靜力

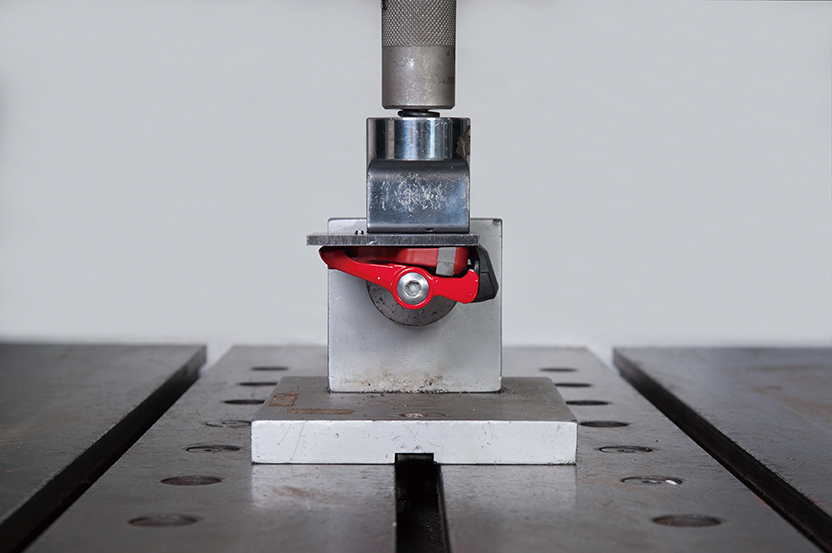

將經過旋轉磨耗之踏板固定於治具上,將卡鞋扣具固定於治具,施力1,500N量測踏板中心位移量。數值越小代表剛性越高,單位為(mm)。

P065 006

※以上圖片皆為情境圖。
