扭力扳手 維修好幫手!

C90B01 02 複製

圖◎蔡育志、文◎黃泰維、採訪協力◎宏源單車工坊、IceToolz



總是害怕螺絲鎖太緊會傷到碳纖維零件?卻又擔心要是鎖得過鬆,車把手或座管等部件在騎乘中容易鬆動滑落?這時候簡易操作的扭力扳手,就是你輕鬆維修、安心騎車的秘密武器。



C90B01 01 複製

▲講解達人:宏源單車工坊店長蔣宏銘



愛車族必備工具



早期傳統的自行車維修觀念,或許會認為螺絲只需鎖緊即可,但近年造車工藝持續進步、各部件走向精緻化及碳纖維材質,更加講究妥善安裝及維護,因此盛行於高階汽車工業的扭力值概念,也逐漸導入材質輕薄的自行車領域,於車輛各部螺絲鎖孔周圍標記建議扭力值,並透過扭力扳手來避免零件因不當受力造成損壞,或是衍生危害人身的安全性問題。



C90B01 06 複製

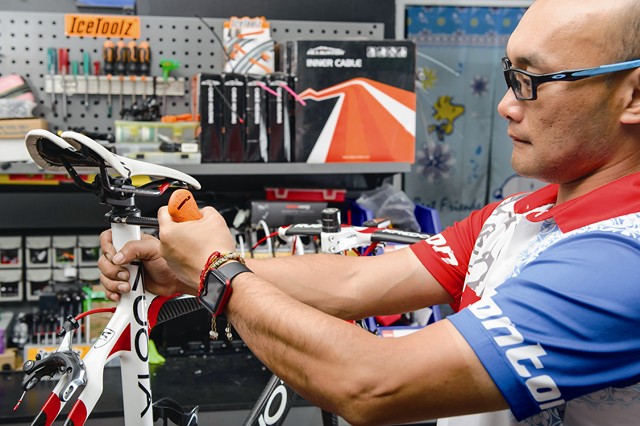

▲為確保螺絲均以建議扭力值妥善安裝,車店技師或進階車友多會使用扭力扳手來鎖固零件。



精準扭力一次到位



市面上常見的扭力扳手,依功能性及使用方式不同,大致分為可在一定範圍內設定所需扭力的預設型扭力扳手、固定單一扭力值的定扭力扳手,以及表針式扭力扳手等,無論是機械式或電子式,大多都是透過內部的彈簧機構來定義扭力,再利用扳手自身的數據換算來呈現扭力值,並且在到達要求的扭力時,藉由發出聲響及產生空轉來提示使用者。



車店常使用的機械式預設型扭力扳手,透過直覺式的物理刻度設定,即可於到達設定扭力時發出聲響及頓挫來提示,擁有耐用性佳及維護容易等優點;而電子式則可在螢幕上設定好扭力值並清楚顯示扭力,不過價位通常也較高。



C90B01 03 複製

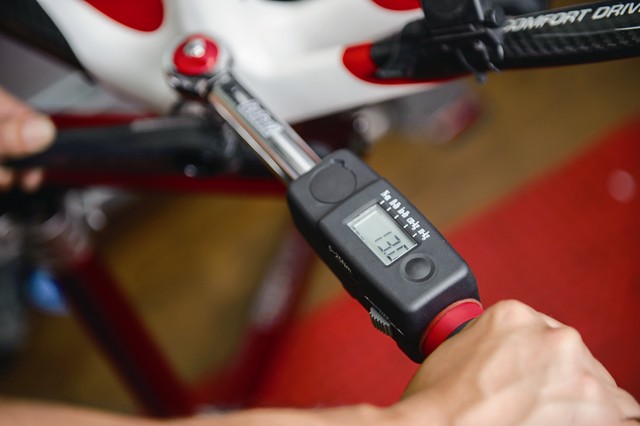

▲電子式扭力扳手可在螢幕上設定好扭力值並清楚顯示,不過價位通常也較高。



扭力過大 碳纖維恐斷裂



一般未使用扭力扳手的車友,最常因為鎖固力道過大而出現螺絲滑牙,甚至是碳纖維材質座管或車把手變形、斷裂的狀況,若狀況輕微尚可修補,嚴重則可能導致車架報銷。尤其車把手、龍頭、座管束、BB和飛輪等部位,若鎖得太緊都可能造成滑牙,需要退牙機補救及重整公牙,但狀況嚴重者可能會因無法退牙,或是車體結構遭破壞而無法挽救。



C90B01 04 複製

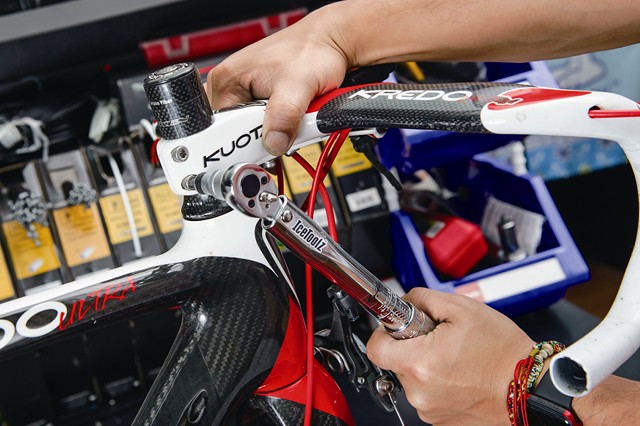

▲鎖固碳纖維零件或車架時,建議使用扭力扳手給予適當扭力,避免造成滑牙,甚至因過度擠壓而變型、斷裂。



鎖固不良易磨耗零件



相反的,若因為擔心損壞零件而不敢鎖緊螺絲,鎖固扭力不足除了會導致座桿、車把手等部位在遭遇突然頓挫時鬆動、滑落,影響行車安全外,對於BB及飛輪等部件,若鎖固扭力不夠,使用一段時間便會逐漸鬆動或出現異音,造成騎乘感受不佳,長期晃動更會因此損耗零件。



C90B01 05 複製

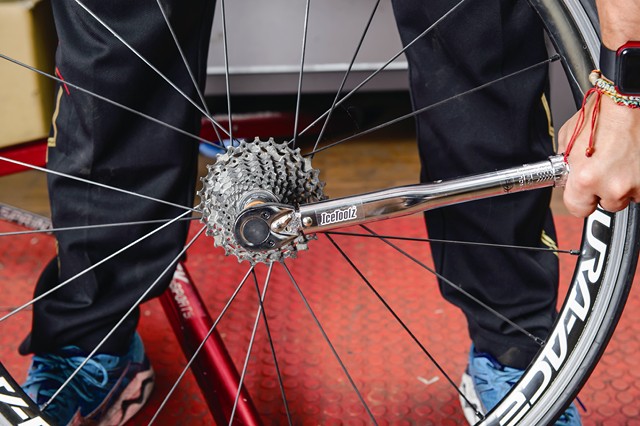

▲用扭力扳手確保飛輪依正確扭力鎖固,騎乘中才不至於鬆動或磨損。



如何挑選適合自己的扳手



各部件的建議扭力值雖然各不相同,但車友們大可不必花腦筋熟記,現行零件通常會將建議值標示於鎖固位置周圍(單位:牛頓米,N·m)以供參考,車把手及龍頭、座管束等扭力建議值多半不會超過10 N·m,使用一把小扭力值的預設型或表針式扭力扳手,就能應付多數狀況,或是可針對個人較常拆裝的螺絲部位,以該扭力值選購一把定扭力扳手即可。



此外,針對進階車友較有可能自行拆卸的BB及飛輪等,由於扭力值通常會大到50 N·m左右,就會建議再另外準備一把大扭力值的扭力扳手,切記不可用超過允許範圍的力道操作,以免損壞扳手感測機件,同時不忘遵照原廠指示定期保養、校正,才能安心提供愛車最舒適合身的呵護。



C90B01 07 複製

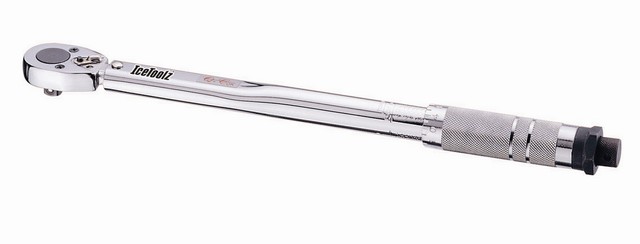

▲IceToolz E211單向扭力扳手



扭力範圍21-105N·m,適用大多數高扭力需求螺絲鎖固,透過轉動把手對齊扳手上的刻度,即可預設所需扭力值,驅動端為3/8"方頭、附有1/2"轉接頭。



價錢:NT$1,420

代理商:達陸 04-8353575



C90B01 08 複製

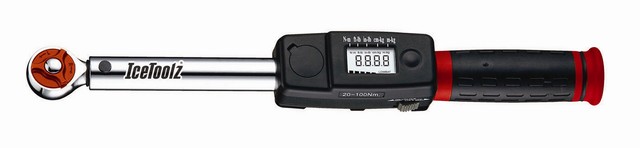

▲IceToolz E217電子雙向扭力扳手



扭力範圍20-100N·m,適用多數高扭力需求螺絲鎖固,轉動把手即可於電子螢幕中設定所需扭力值,並可切換多種扭力單位,驅動端為3/8"方頭、附有1/2"轉接頭。



價錢:NT$7,300

代理商:達陸 04-8353575



C90B01 09 複製

▲IceToolz E219 Ocarina套裝扭力扳手



表針型免設定結構,可隨意鎖至範圍內各種扭力,免除使用一種扭力值即需重設一次的困擾,測量範圍3-10N∙m,手柄內含3、4、5、6mm內六角與T-25星型等接頭,適合搭配碳纖維零件使用。



價錢:NT$710

代理商:達陸 04-8353575



C90B01 10 複製

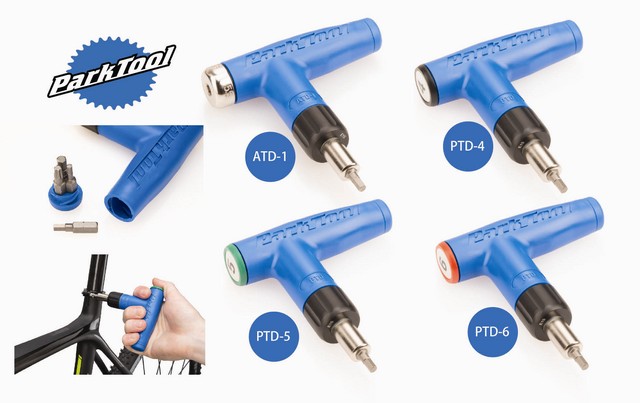

▲Park Tool 人體工學扭力扳手系列



年度全新推出的全金屬結構扳手,擁有符合人體工學設計握把,除了PTD系列提供4、5、6(N∙m)等單一扭力扳手外,ATD-1更可設定4、4.5、5、5.5、6(N∙m)等5種不同扭力值,預防螺絲過緊而造成零件損壞。



價錢:ATD-1:NT$2,490

   PTD-4/PTD-5/PTD-6:NT$1,660

代理商:歌美斯 06-2055300



C90B01 11 複製

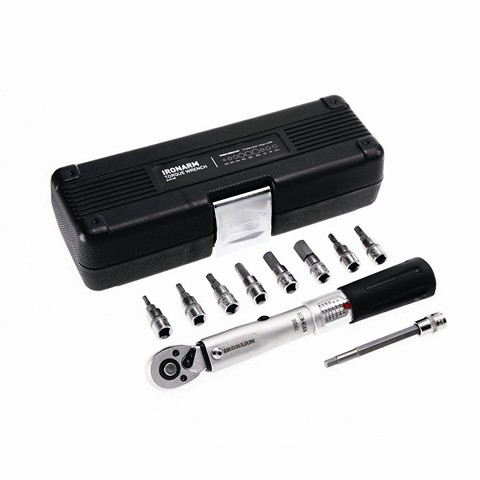

▲Iron Arm 專業扭力板手組



台灣製造且擁有特殊專利設計,不但輕巧、好用且價格親民,一上市即以高C/P值聞名,因此深受許多車手喜愛。適合扭力值涵蓋2-24Nm,後續也將推出一系列相關商品,滿足更多車友需求。



代理商:單車快遞 www.cyclingexpress.com



C90B01 12 複製

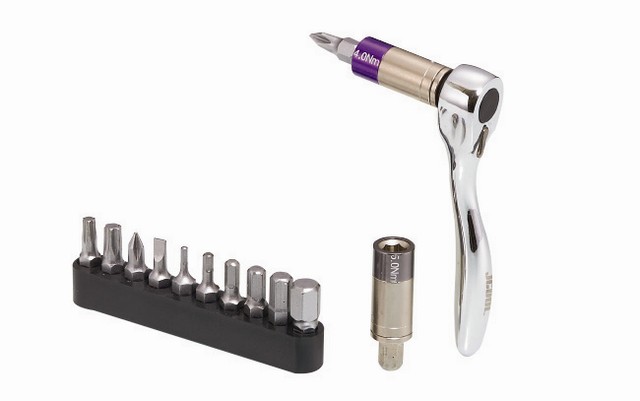

▲JCOOL 扭力套筒



有別於一般扭力扳手,固定式扭力套筒,已將扭力值預設至可更換的套筒中,當套筒達到預設的扭力值時,內部結構會空轉,無法繼續往下鎖,適合消費者使用、避免鎖過頭的問題。



代理商:擎翔國際 07-3101618
