技術協力◎單車喜客大墩店長江紹鏞;影音◎伍聖哲、圖◎蔡育志、文◎張晉銘

公路車的C夾容易沾附髒污,偏偏內部縫隙不易處理,不少車友索性眼不見為「淨」,其實只要掌握關鍵要領「拆、洗、裝」,煞車系統馬上就能清潔溜溜。



C87M01 02 结果

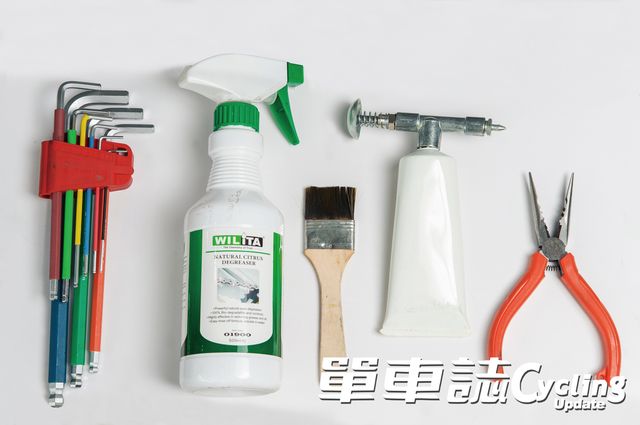

▲準備工具:(左起)六角扳手組、中性清潔劑、毛刷、黃油、尖嘴鉗。



C87M01 03 结果

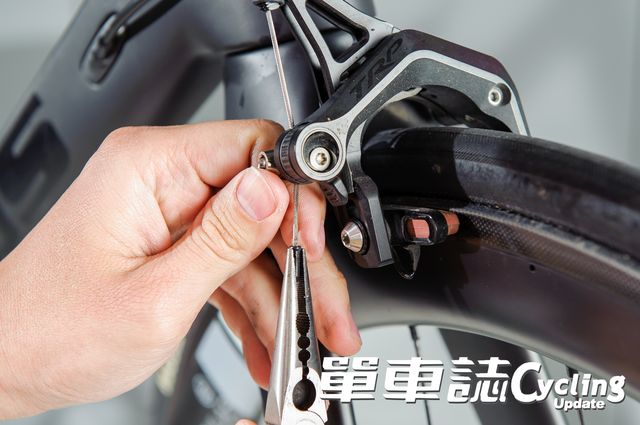

▲拆除煞車線末端尾塞。



C87M01 04 结果

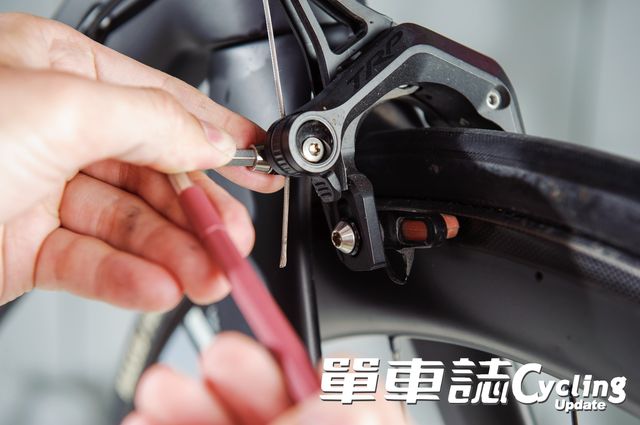

▲使用六角扳手旋鬆煞車線固定螺絲。



C87M01 05 结果

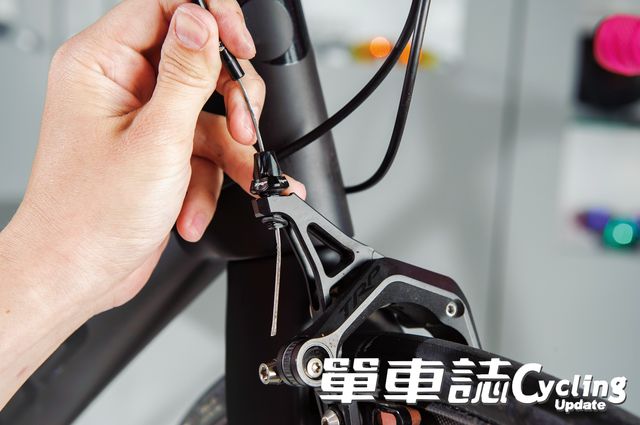

▲慢慢地抽出線頭。



C87M01 06 结果

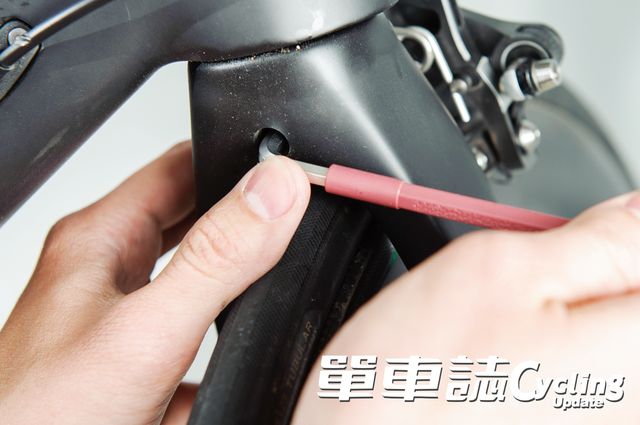

▲使用六角扳手旋鬆夾器固定螺絲。



C87M01 07 结果

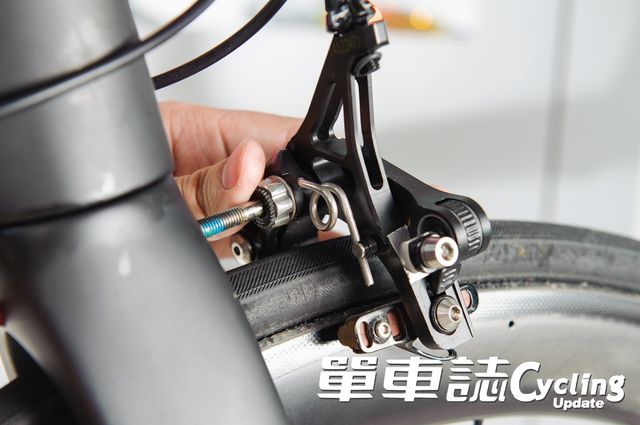

▲取下夾器。



C87M01 08 结果 copy

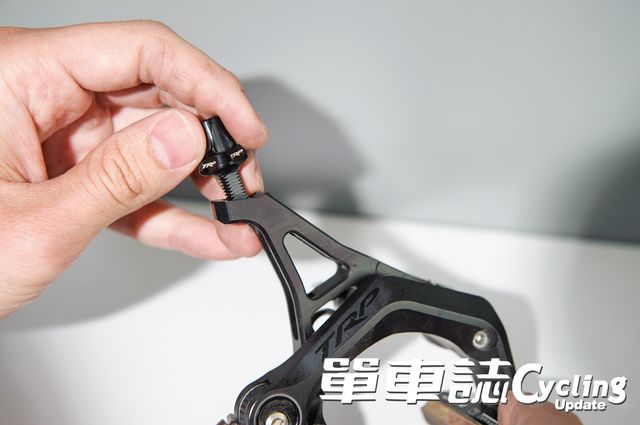

▲拆下煞車線微調鈕,並將各部件依序放妥。



C87M01 09 结果 copy

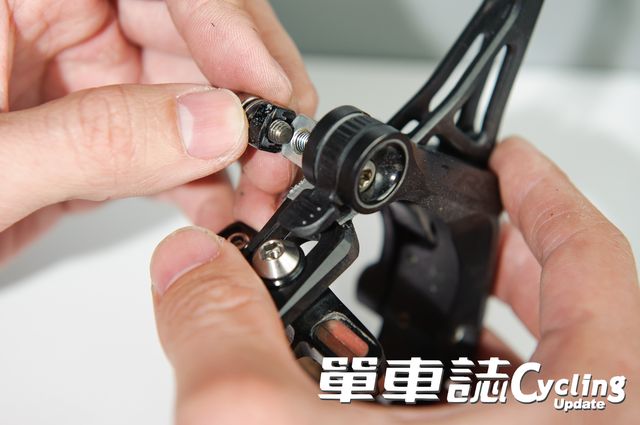

▲取下煞車線固定螺絲。



C87M01 10 结果 copy

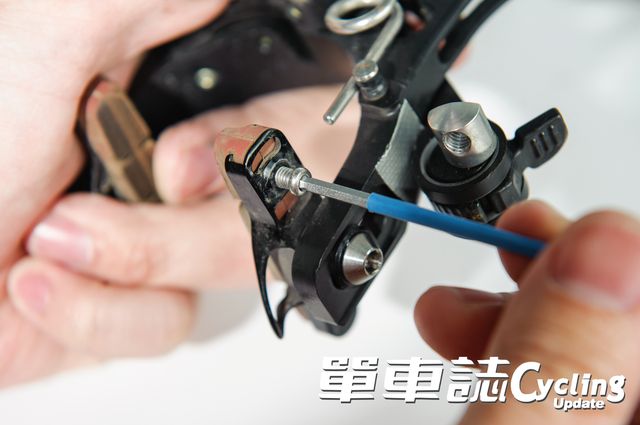

▲旋鬆煞車塊固定螺絲。



C87M01 11 结果

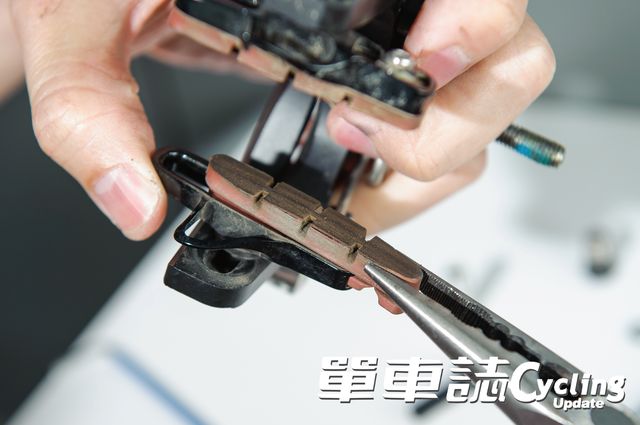

▲利用尖嘴鉗抽出煞車塊。



C87M01 12 结果 copy

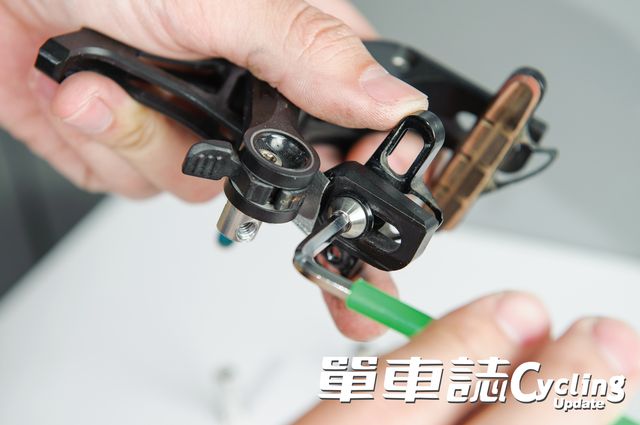

▲旋鬆舟板固定螺絲,並將各部件依序放妥。Tip:建議記下安裝順序,避免待會裝回時錯置。



C87M01 13 结果

▲依序將夾器本體、各部位零件噴上中性清潔劑。



C87M01 14 结果

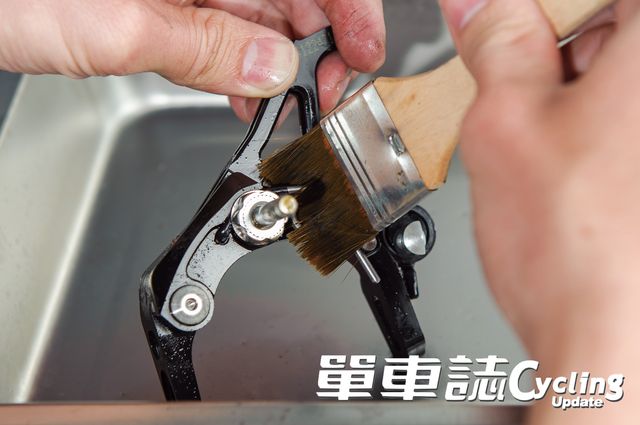

▲使用刷子清除髒污。



C87M01 15 结果 copy

▲用自來水沖洗。



C87M01 16 结果

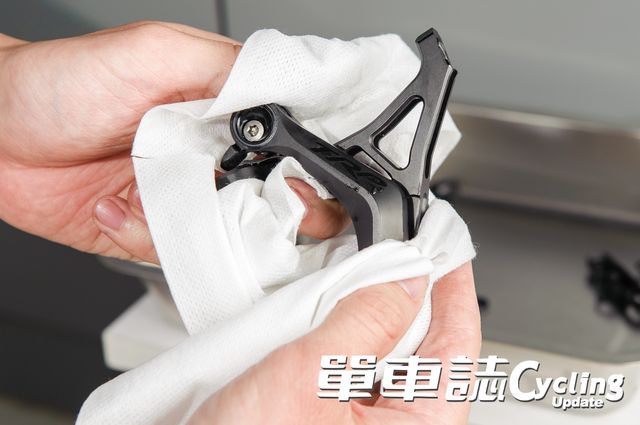

▲依序將夾器本體、各部位零件擦拭乾淨。



C87M01 17 结果

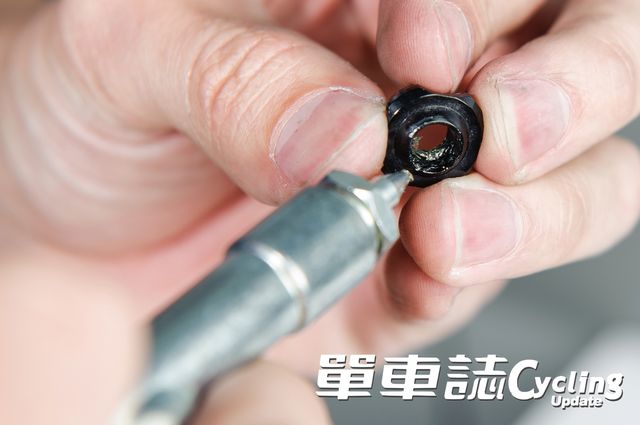

C87M01 18 结果▲先在螺紋部位適當塗抹黃油,然後裝回微調鈕。



C87M01 19 结果

C87M01 20 结果

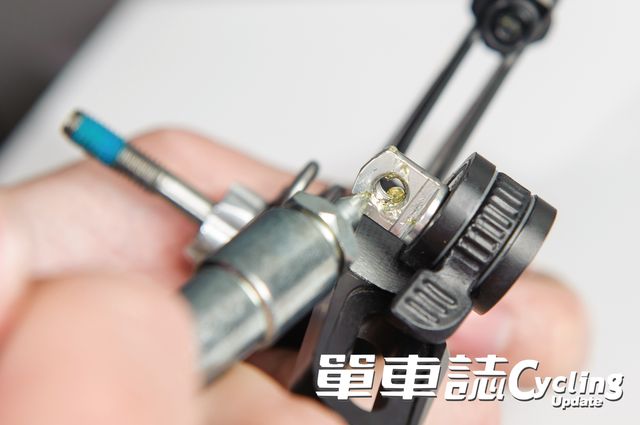

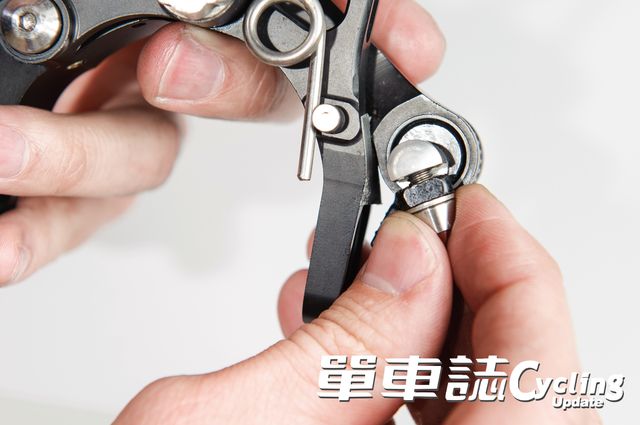

▲先在螺紋部位適當塗抹黃油,徒手裝回煞車線固定螺絲。Tip:後續鎖固之前,建議可在螺紋部位適當塗抹黃油。



C87M01 21 结果

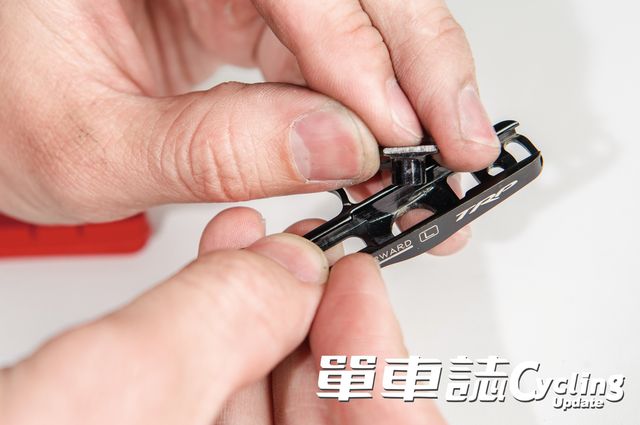

▲將螺絲鎖孔裝回舟板。



C87M01 22 结果

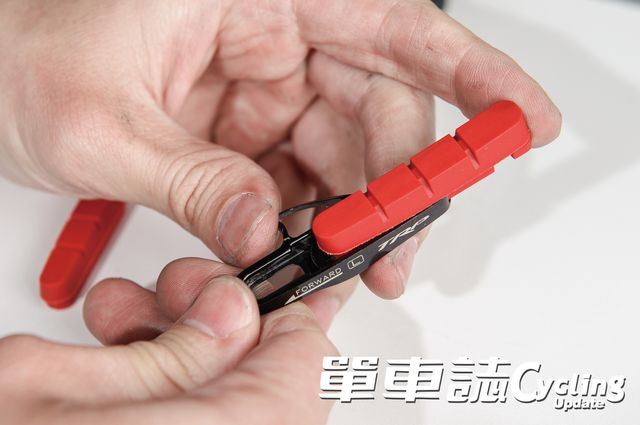

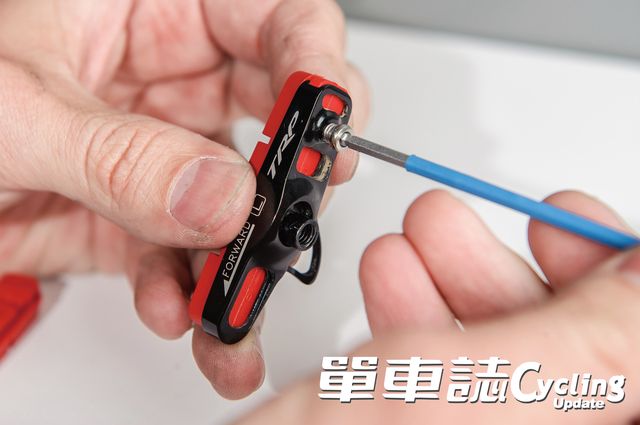

C87M01 23 结果▲裝入煞車塊,注意方向性與左右側是否正確,然後再旋緊煞車塊固定螺絲。



C87M01 24 结果

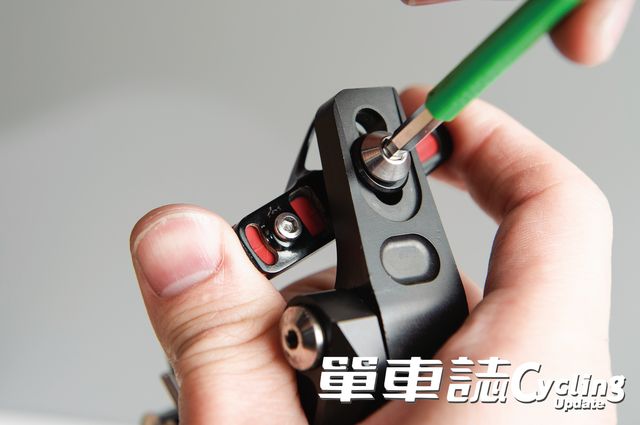

▲旋緊舟板固定螺絲(不完全鎖死),確定華司與零件方向是否正確。



C87M01 25 结果

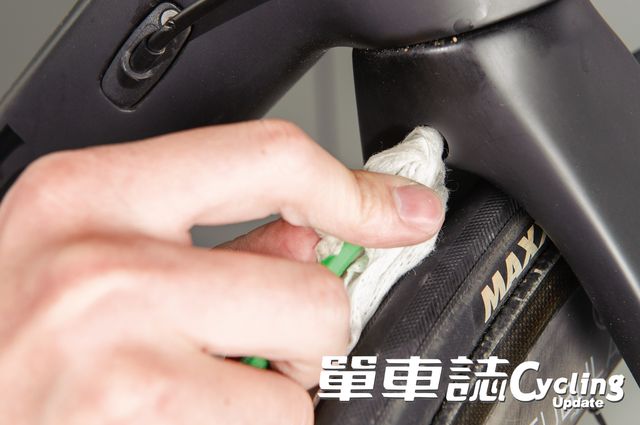

▲清潔夾器鎖孔。



C87M01 26 结果

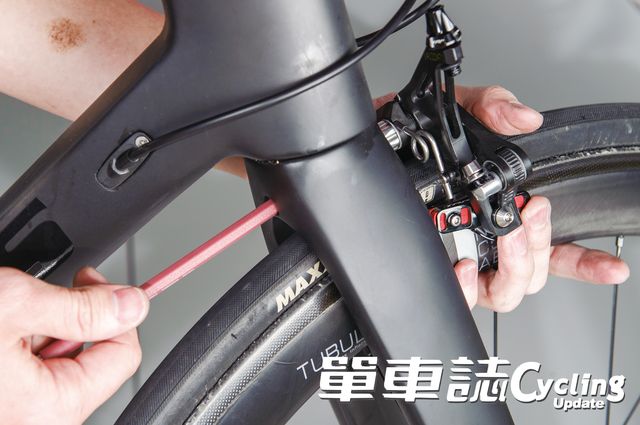

▲旋緊夾器固定螺絲。



C87M01 27 结果

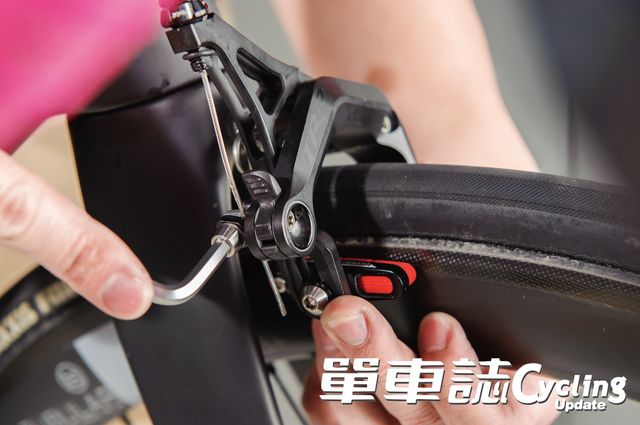

▲旋緊煞車線固定螺絲(釋放狀態)。



C87M01 28 结果

▲確認煞車塊位置是否正確、同時按下煞車,最後再旋緊舟板固定螺絲。



C87M01 29 结果

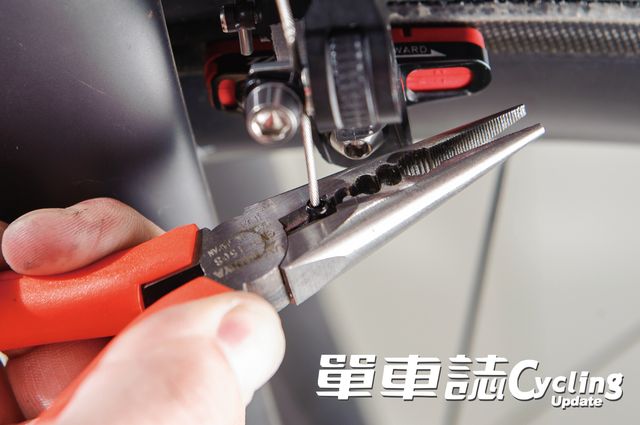

▲套上尾塞,所有步驟到此結束。
