公路油壓碟煞換油排氣一把罩

C96M01 01 结果

文◎施宗旻|圖◎伍聖哲|攝影◎李永仁   拍攝協力◎大坑185車庫、三司達

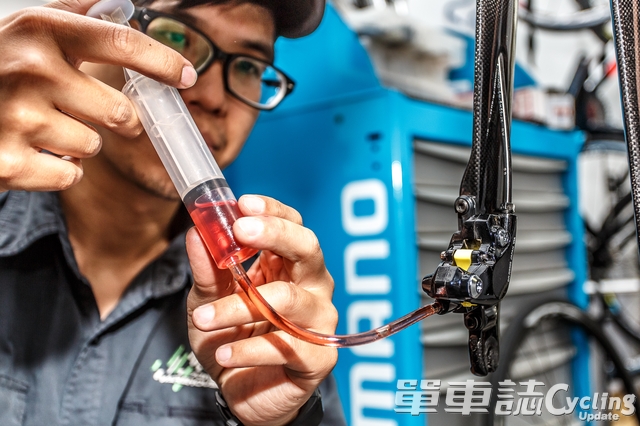

隨著許多大廠相繼推出碟煞公路車,碟煞的崛起已成趨勢,除了擁有良好的制動力以外,更不用擔心燒框等問題,相對的想要擁有好的制動力,保養可不能馬虎,但何時才是換油的時機呢?基本上依據個人使用習慣,定期保養檢查與更換,如碟煞油顏色較為暗沉以及煞車手感異常,基於以上兩點建議更換碟煞油,以免煞車制動力下降,為了讓各位讀者了解如何DIY碟煞換油,本次邀請到大坑185車庫達人,為讀者示範ST-RS505公路車用油壓碟煞如何更換碟煞油以及排除油管空氣。

C96M01 03 结果

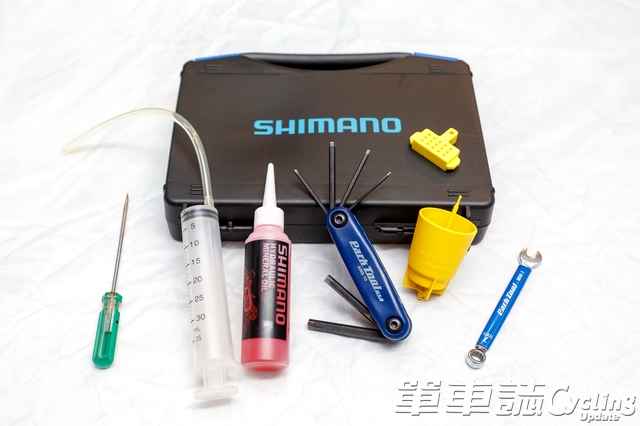

▲DIY所需器材(左至右):一字起子、注油管組、Shimano礦物油、六角扳手組、油杯(含止油棒)、黃色擋塊、開口扳手。

換油&排氣DIY

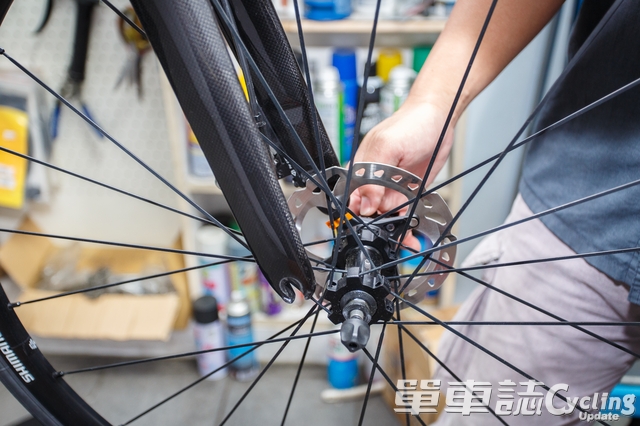

C96M01 04 结果

▲1.首先取下輪組,方便施做,並可使碟盤不會於注油時被油品沾附。

C96M01 05 结果

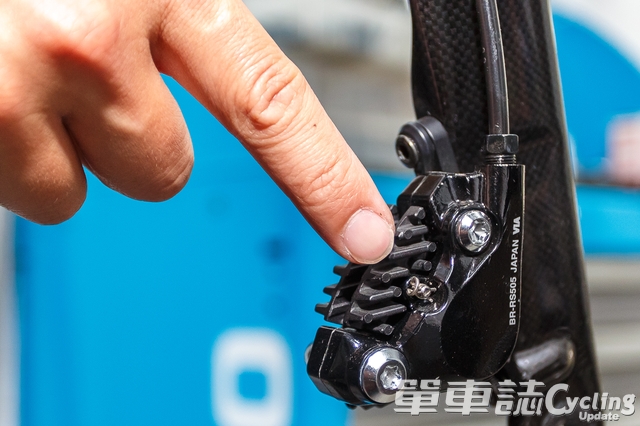

▲2.可藉由工具拔除來令片固定螺絲安全插銷。

C96M01 06 结果

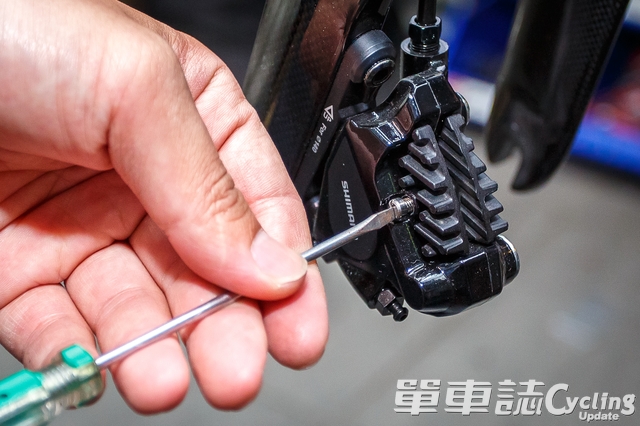

▲3.使用一字起子將來令片上固定螺栓拆除。(Tip:將拆除卡鉗零件,可放至乾淨抹布上,依序排列以免漏裝)

C96M01 07 结果

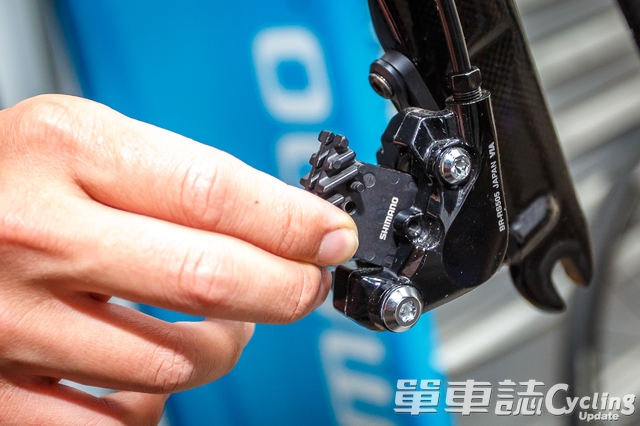

▲4.將來令片取下,切勿按壓煞車把手,以免活塞向內移動,導致無法直接安裝擋塊或來令片。

※按壓煞車會使活塞作動,正常的雙動活塞卡鉗在無來令片的情況按壓後會有幾種情況:

1.活塞稍微向內位移,無法正常安裝來令或最後無法與碟盤安裝。

2.使左右活塞互相貼合,造成類似咬死的狀況,不易將活塞分開。

3.活塞有可能掉出來。

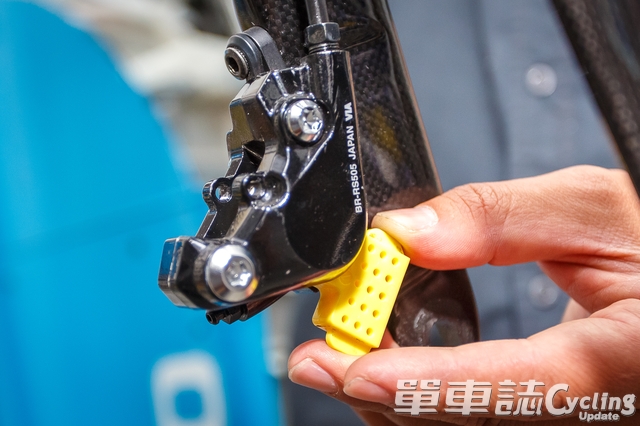

C96M01 08 结果C96M01 09 结果

▲5.選用合適大小的黃色擋塊放至卡鉗內,並將來令片固定螺栓鎖上。(Tip:若活塞向內位移,即俗稱的「跑出來」,請使用大面積的活塞扳手將活塞壓回,千萬不可使用一字起子。使用一字起子由於施加壓力容易集中於一點,容易使陶瓷活塞破裂)

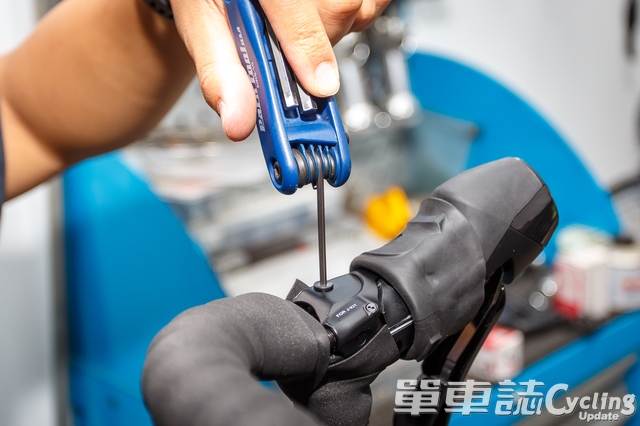

C96M01 10 结果

▲6.將握把套由後端翻開,並使用六角扳手鬆開油孔固定螺絲。(Tip:注意油孔螺絲上含有O環,若遺失將會導致油品外漏)

C96M01 11 结果

▲7.將油杯安置在油孔旋入固定。(Tip:注意油杯與油孔安裝處亦有O環)

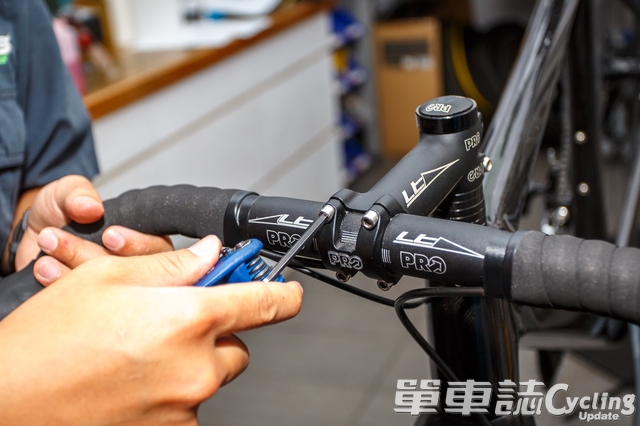

C96M01 12 结果C96M01 13 结果

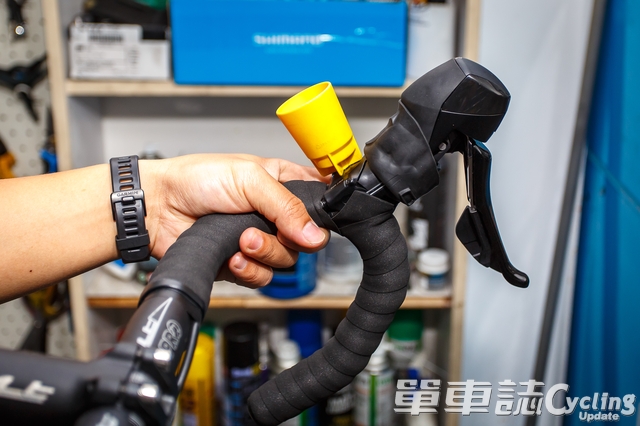

▲8.調整車把手角度,主要目的在於油槽內非平整面,可能殘留氣泡,藉由調整角度排除氣泡,避免油槽內殘存空氣影響製動力。(Tip:RS505向上調整角度,使油槽上緣與水平向下夾45度角,各型號碟煞系統調整角度可上si.shimano.com網站查詢技術手冊)

C96M01 14 结果

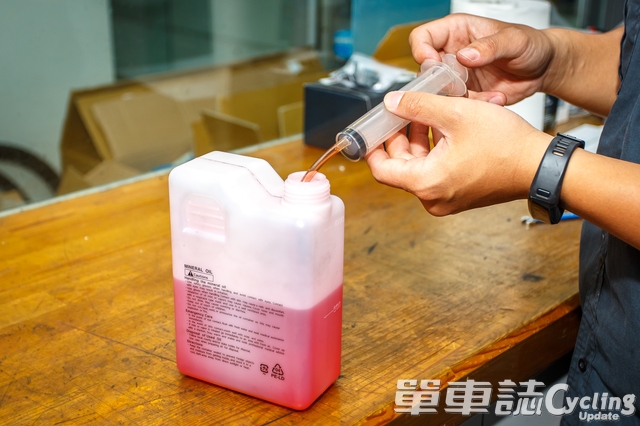

▲9.以注油管組填充礦物油。(Tip:使用原廠礦物油,請勿使用DOT系列油品,以免油管內部腐蝕而使煞車制動失效)

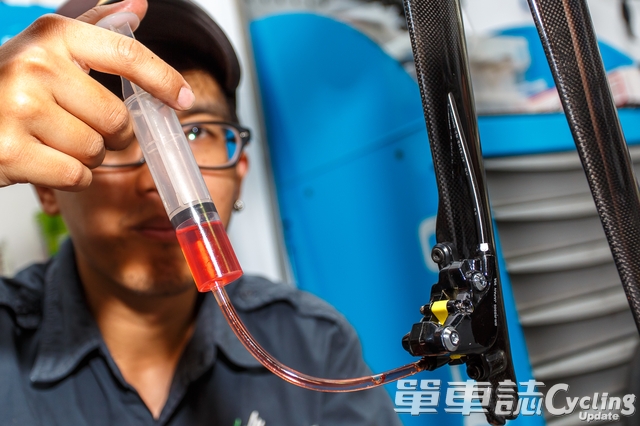

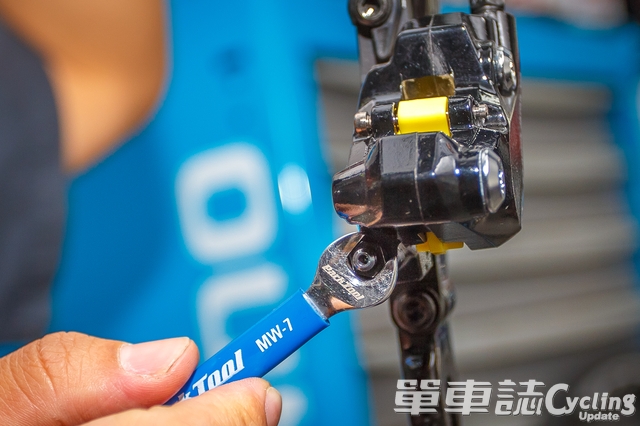

C96M01 15 结果C96M01 16 结果

▲10.於卡鉗處油孔安裝注油管,鬆開注油螺栓1/8圈,開始緩慢注油,由卡鉗處由下而上灌注,直到不在有氣泡自油杯冒出時,鎖上注油孔。(Tip:1.注油時,注射器開口朝下,且油管水平高於卡鉗,使氣泡於注射器內向上移動,以避免將多餘氣泡注入。2.注油時同時輕敲卡鉗與油管,有助於氣泡排出)

C96M01 17 结果

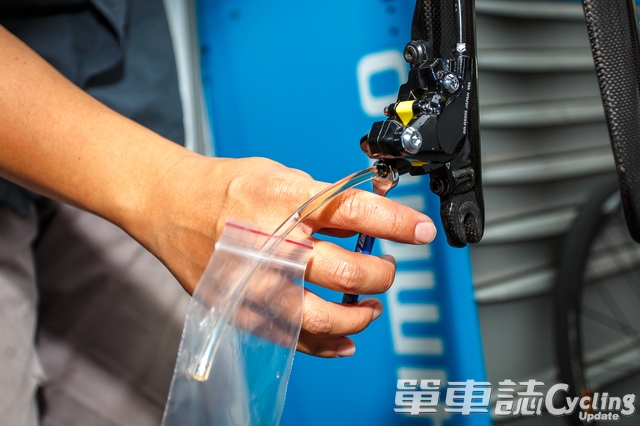

▲11.安裝塑膠油管與集油袋,並確認上方注油杯內有足夠的礦物油。執行油管排氣,鬆開注油螺絲。

C96M01 18 结果

▲12.執行按壓排氣法,按壓煞把由卡鉗處強制排油&排氣,將多餘的油品與氣體排出後,鎖緊注油螺絲,釋放煞把由油杯處強制補油。(Tip:執行所有角度注油與排氣後,將卡鉗注油螺絲鎖緊,按壓煞把確認制動力,若制動力不足,應重新執行9-12步驟,直至制動力恢復)

C96M01 19 结果

▲13.確認制動力後,調整車把手至水平狀態。

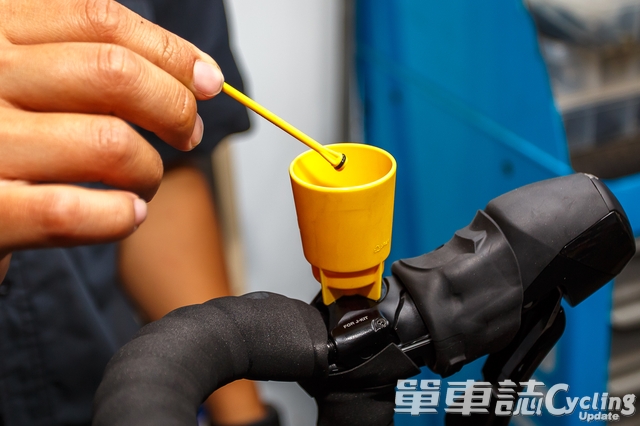

C96M01 20 结果

▲14.將止油棒插入油杯後,取下油杯。

C96M01 21 结果

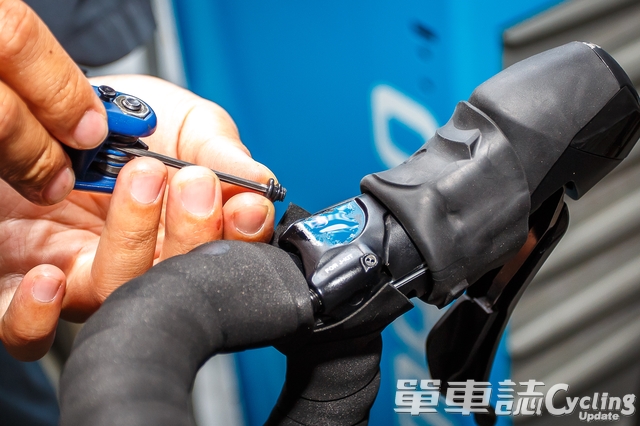

▲15.將油孔螺絲(含O環)鎖上注油孔,並將多餘孔外油品擦拭乾淨,搭配酒精擦拭可有效除油。

C96M01 22 结果C96M01 23 结果

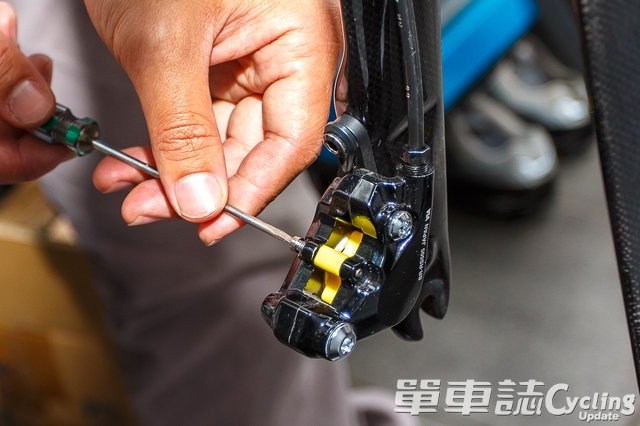

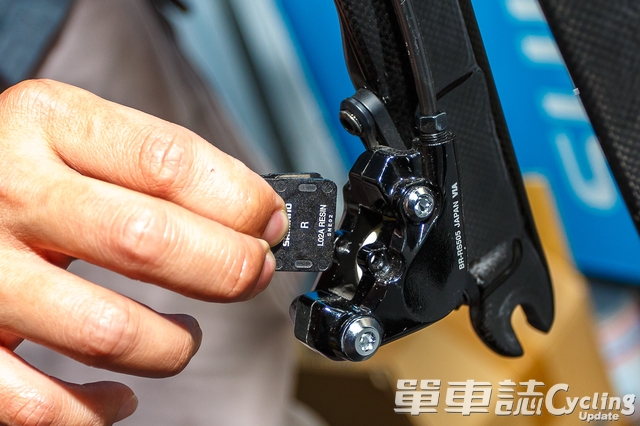

▲16.取下卡鉗內黃色擋塊,安裝來令片。

C96M01 24 结果C96M01 25 结果

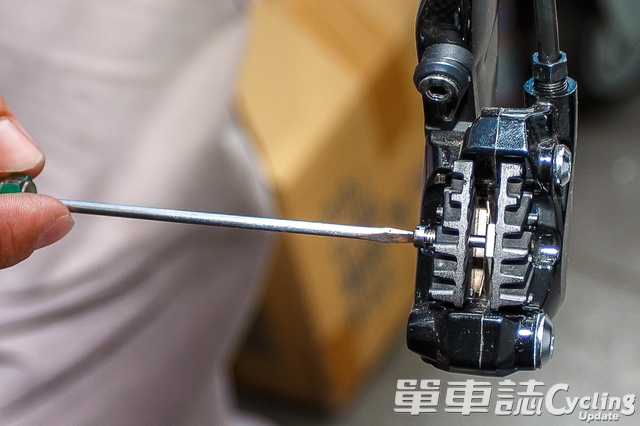

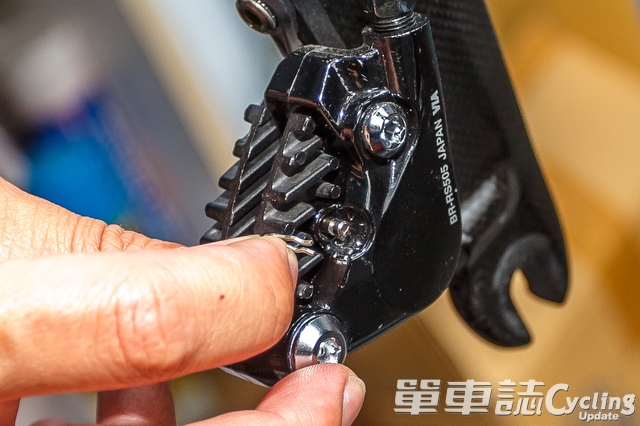

▲17.鎖上來令片固定螺絲,安裝來令片固定螺絲安全插銷。

C96M01 26 结果

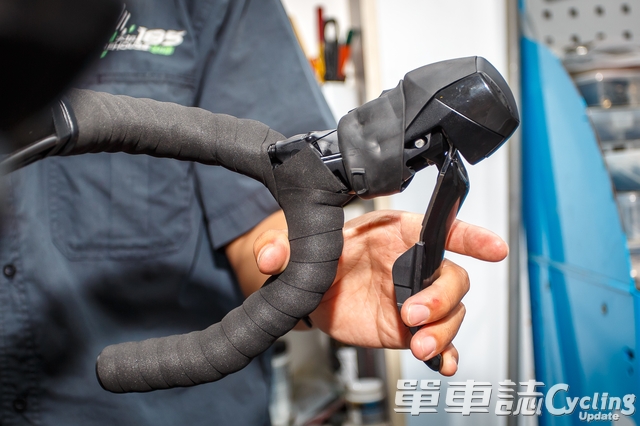

▲18.再次確認煞把制動力。

C96M01 27 结果

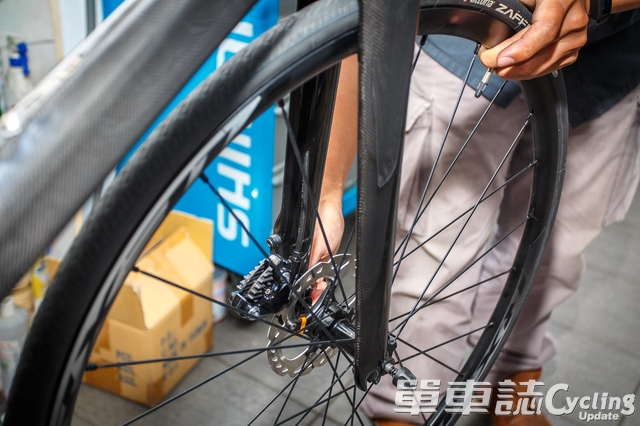

▲19.安裝車輪,即換油與排氣DIY大功告成。(Tip:後輪換油&排氣步驟與前輪一致)



達人分享

在操作公路車與登山車換油與排氣的差異,基本上與Shimano現行款登山車碟煞系統方法相近,但油槽不同的設計,使得注油時初始位置與過程中的變換角度不同,請參考si.shimano.com的技術資料進行,並建議執行換油前將握距與空行程設定調回預設值。換油的重點在於1.由下而上慢慢的注油,並避免直接將空氣注入。2.要根據變把油槽設計不同來變換至特定角度。3.注油時不可隨意按壓煞把,按壓前應確認注油杯的油量與卡鉗注油螺絲是否鎖緊,而黃色擋塊的使用,是為確實活塞於初始位置,以及避免注油時卡鉗活塞直接被注油力道推出。執行排氣方法時務必確認油杯保有適當油量,本次DIY採用按壓排氣法。

C96M01 02 结果

▲示範達人:大坑185車庫/林宗慶



排出舊油2選1

1.使用較大量的油品,由下而上將舊油以新油取代排出,當排出的油顏色都是新油乾淨清澈的狀況時,換油完成。

優點:施作方便。

缺點:需使用較多的油品。

2.完全抽乾油路,重新注油。

優點:較節省油。

缺點:需實行較長時間與繁複的排氣程序。

嚴格說來,上述2者其實都很難完全避免舊油殘留的狀況,多數的技師會以方案1來執行。方案2雖然有「抽乾」的感覺,可能消費者會直覺這樣會換得比較乾淨,但我們仍無法實際確認內部真實狀況是否殘留舊油,所以最大的好處就是省油,但費時費工。
