公路車碟盤&來令片更換DIY

0001 1

碟煞公路車的崛起帶來了許多益處,其中以制動力最為顯著,但隨著騎行時間的拉長,制動力逐漸不如以往,所以想要擁有好的騎行安全制動力,平時的操作與保養可不能隨便,需定期清潔保養才能確保安全無虞,但如果真的到了該更換的時候那該怎麼辦呢?因此,本次邀請到達人來教各位讀者,透過自己的雙手替愛車更換零件,讓騎行隨時隨地保持安全,享受更多騎行樂趣。

在什麼情況下需要更換?

碟盤在操作不正確的情況下(長時間按壓、來令片金屬含量過高、碟盤表面卡有異物等),碟煞盤容易過熱導致碟盤變形,而變形後的碟盤再制動力方面便會下降,甚至嚴重變形情況下會影響到騎行安全,而另一方面,來令片屬於消耗品,在正常使用情況下,來令片會越磨越薄,當出現了異音或者是制動力下降,這時就該考慮更換一下來令片。因此,更換前可以從幾個地方判斷是否需要更換,1.制動力下降煞車無力感;2.產生異音轉動不順暢;3.碟盤出現嚴重刮痕;4.煞車時出現跳動等原因。

正確使用碟煞系統,在制動時應採用點煞按壓,避免長時間碟盤與來令片接觸,產生高溫導致碟盤、來令片變形與加快損耗,因此只要正確操作碟煞制動,方能在騎行時擁有良好的制動安全保障。

碟盤&來令片輕鬆更換

C104M01 02 结果

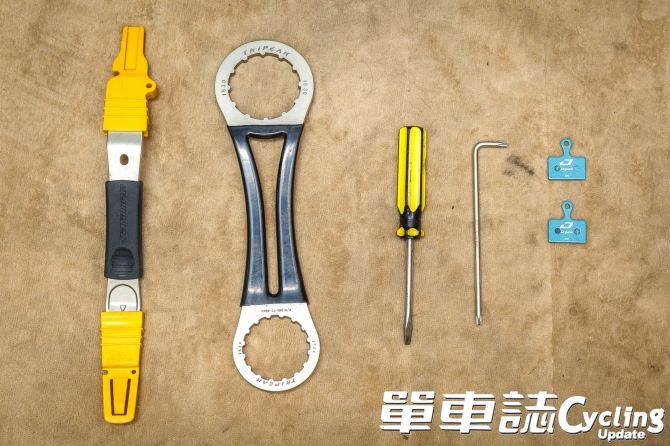

▲DIY更換工具(左至右):碟煞專用調整工具、中心鎖入式碟盤拆裝板手、一字起、星型板手、更換來令片(新品)。

C104M01 03 结果

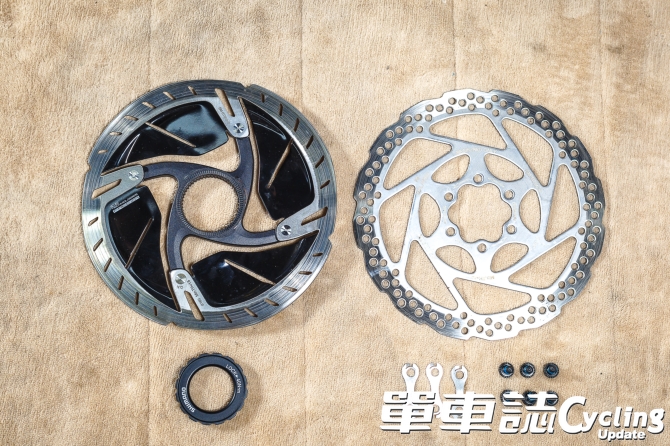

▲目前市面上碟盤總類共有:中心鎖入式(左)&國際6孔(右)2種,主要差異在鎖固方式不同。

C104M01 04 结果

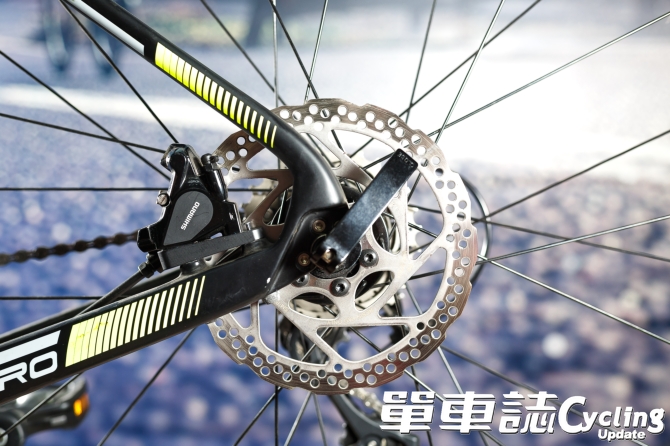

▲Step1.先將輪組拆卸下來。

C104M01 05 结果

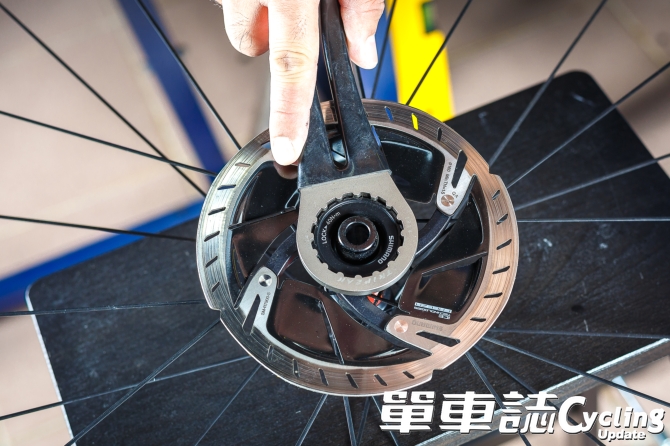

▲Step2.透過中心鎖入式碟盤拆裝板手,將鎖固上蓋(鎖片)轉鬆便可拆卸。

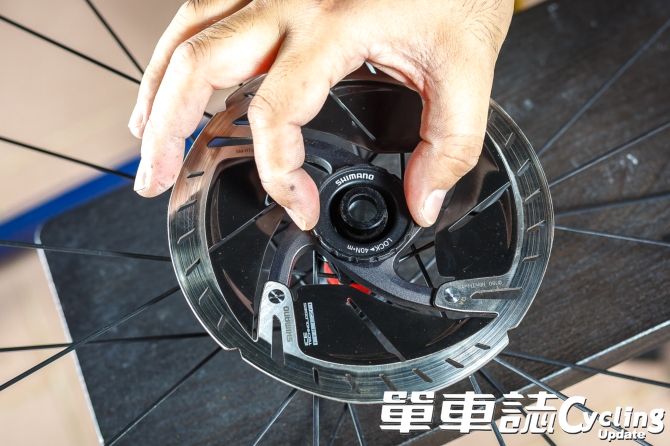

C104M01 06 结果

▲Step3.拆卸上蓋(鎖片)後更換新品,再透過拆裝板手鎖固即可完成碟盤更換。

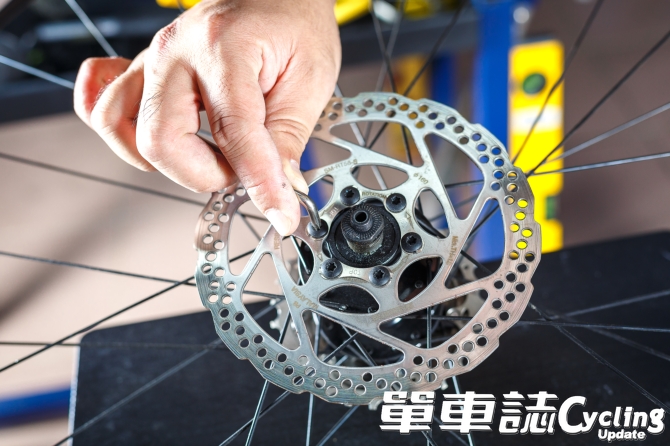

C104M01 07 结果

▲Step4.國際6孔碟盤則透過星型板手將6顆螺絲(含墊片)拆卸,即可更換新品安裝

Tip:更換新品時需注意碟盤鎖固扭力值(中鎖式:40-50 N.m、國際6孔單顆螺絲2-4 N.m)&國際6孔墊片安裝時將標示有「TOP」字樣面朝自己。

C104M01 08 结果

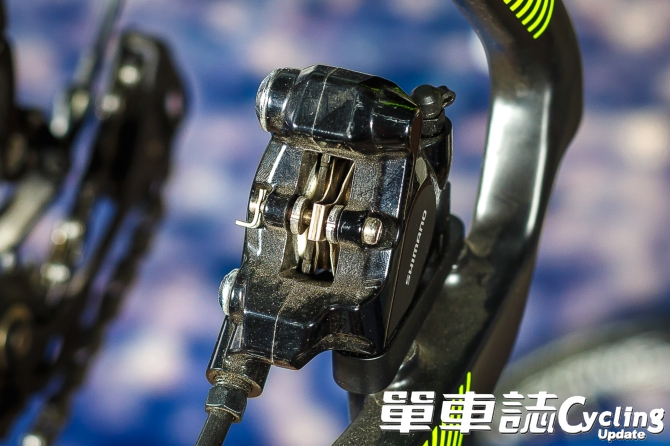

▲Step5.碟盤拆裝完成後,檢查來令片是否更換。

C104M01 09 结果

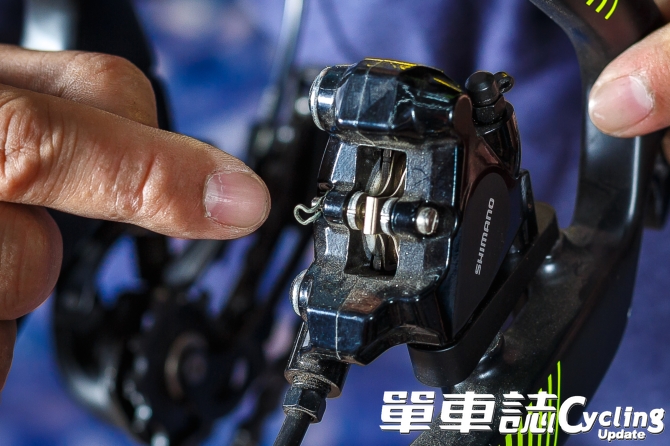

▲Step6.如需更換時,先將來令片固定螺絲安全插銷拔除(也可透過工具拆卸)。

C104M01 10 结果

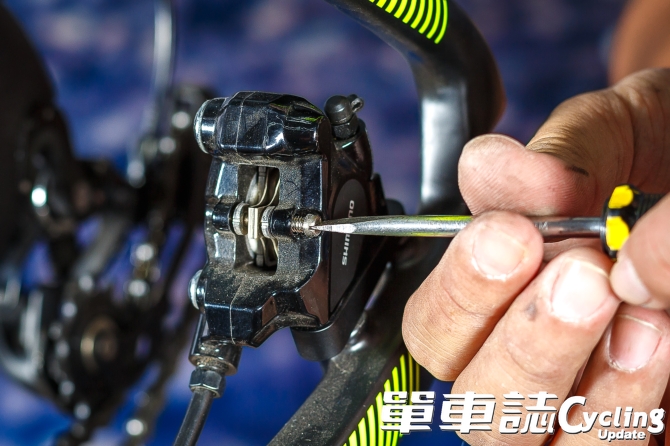

▲Step7.使用一字起子將固定來令片螺絲拆卸。

C104M01 11 结果

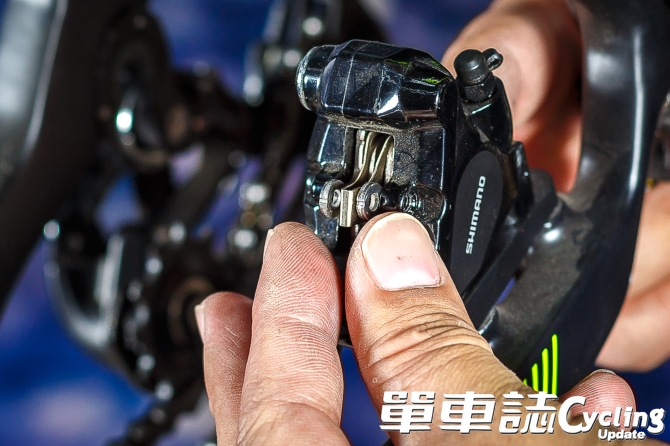

▲Step8.將來令片取出。(過程中切勿按壓煞車把手)

C104M01 12 结果

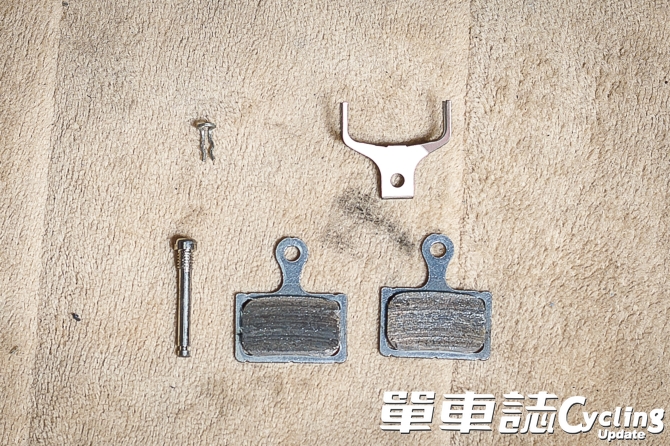

▲拆卸來令片後由於零件較小,可放置乾淨抹布上,依序排列以免漏裝。

C104M01 13 结果

C104M01 14 结果

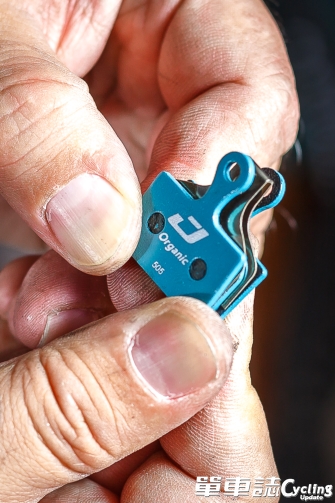

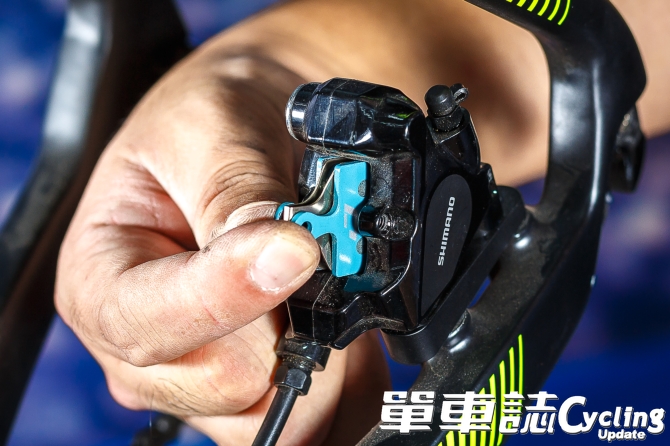

▲Step9.將新品來令片(含彈片)整組放進去活塞內,可事先組合好,方便放入活塞。

C104M01 15 结果

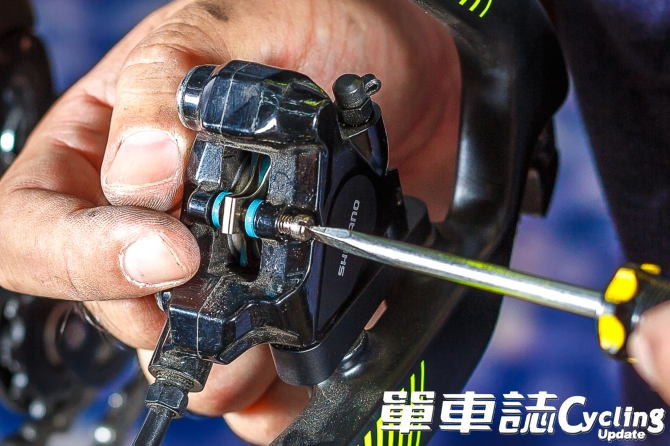

▲Step10.鎖上來令片固定螺絲。

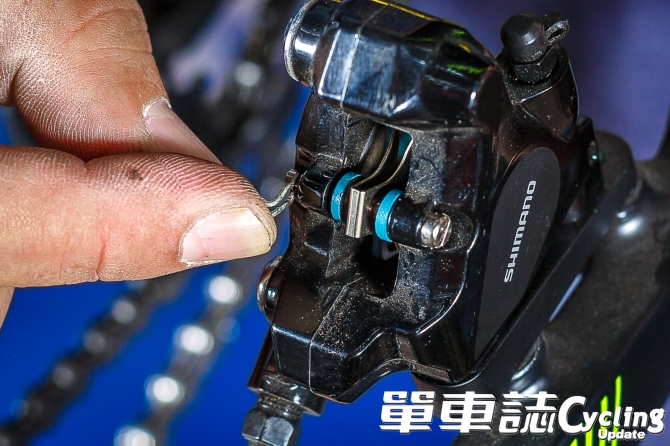

C104M01 16 结果

▲Step11.裝上來令片固定螺絲安全插銷,即可完成來令片更換。

C104M01 17 结果

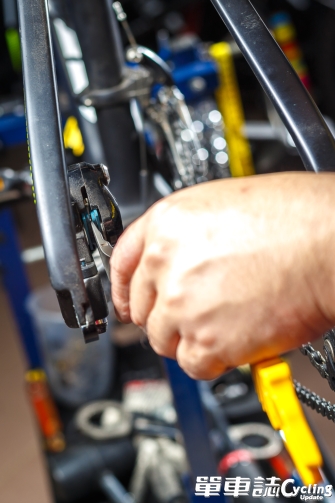

▲安裝來令片過程中如遇活塞向內擠壓(造成碟盤無法放入),可使用專用工具將活塞壓回。

C104M01 18 结果

▲示範達人:彰化迪克單車店長 蔡松霖
