車鞋BOA系統更換教學

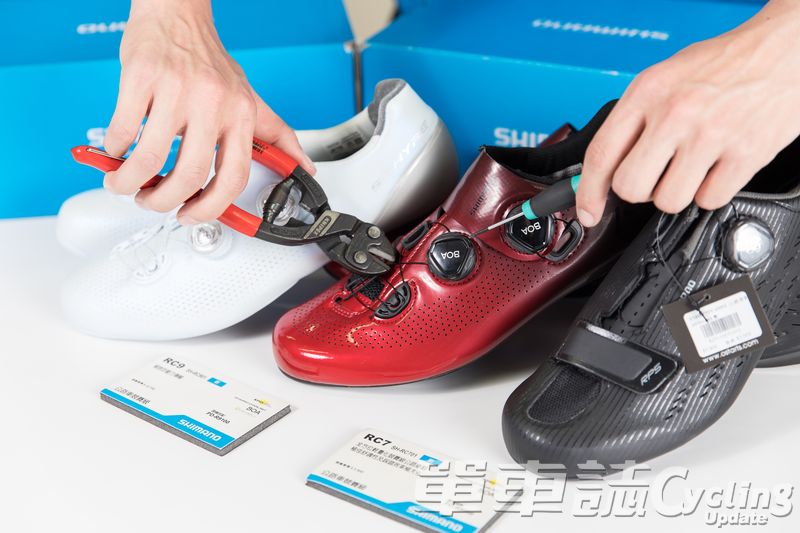

C106M01 01 結果

技術協力◎三司達技術客服江泓│影音◎伍哥│圖◎李永仁│文◎張晉銘



BOA 系統能夠方便快速調整車鞋鬆緊度,根據不同的安裝位置,也可用來增強車鞋的包覆性,在正常使用情況之下,不需要定期更換,通常是旋鈕線發生斷裂或旋鈕受到撞擊產生破裂才需要更換。

市面上以Shimano 專用補修包的能見度較高,內含單顆旋鈕及一條線材,可以依照型號及等級選擇,每款型號的拆解方法也略有不同,更換時記得旋鈕有左右之分,若是裝反則不具功能性。本文以RC9 車鞋為範例介紹BOA 旋鈕更換步驟。



C106M01 02 結果

↑車鞋達人:三司達技術客服江泓

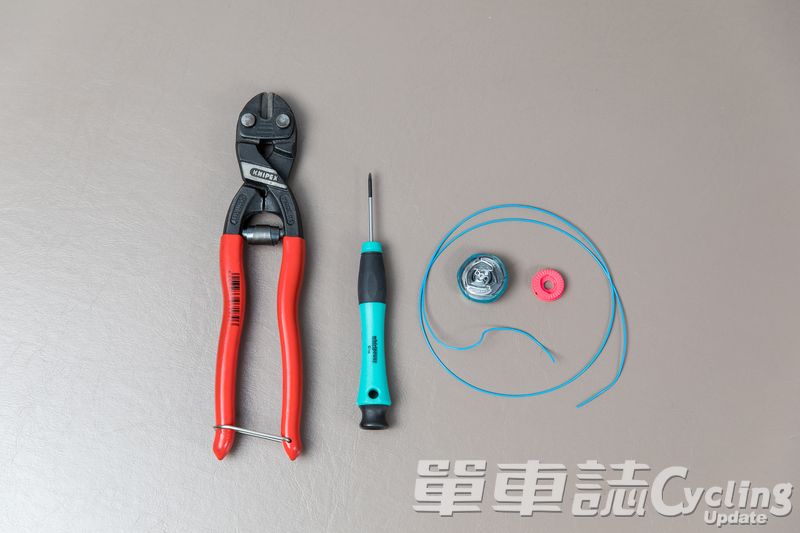

準備物品:

C106M01 03 結果
↑從左至右:剪線鉗、T6 星型螺絲起子、補修包零件

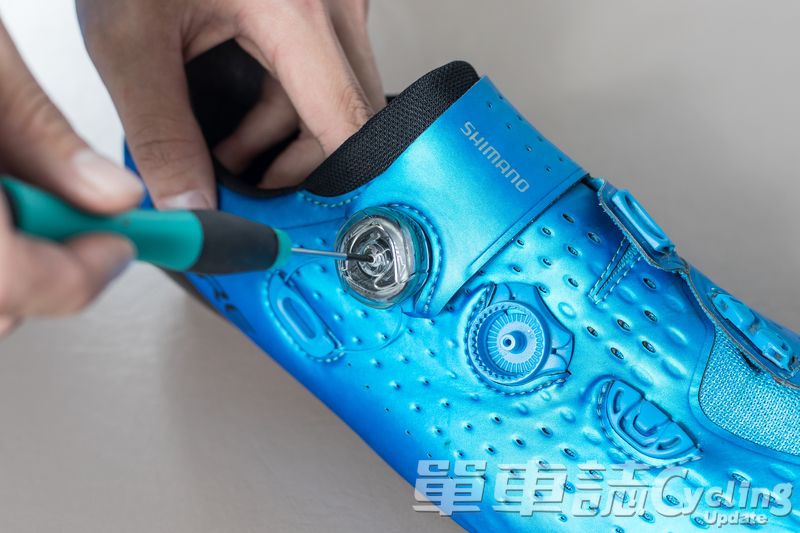

Step1:使用T6星型螺絲起子逆時針轉動旋鈕。

C106M01 04 結果

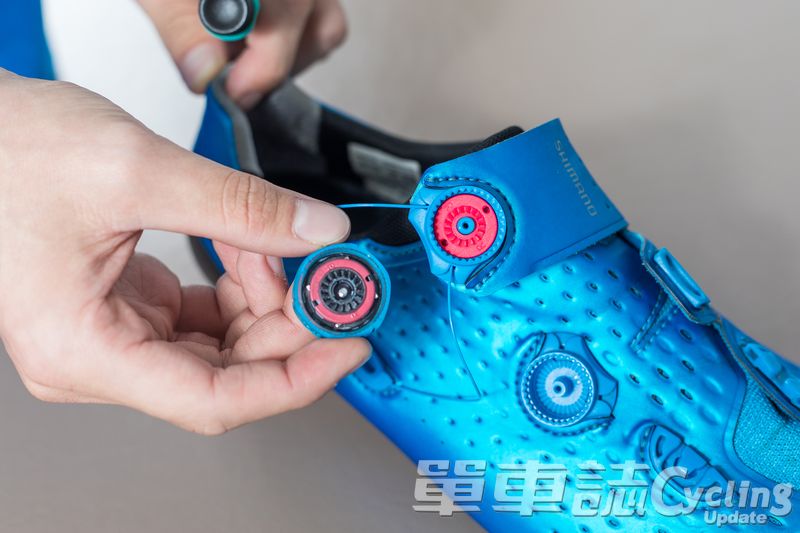

Step2: 拆下旋鈕。

C106M01 05 結果

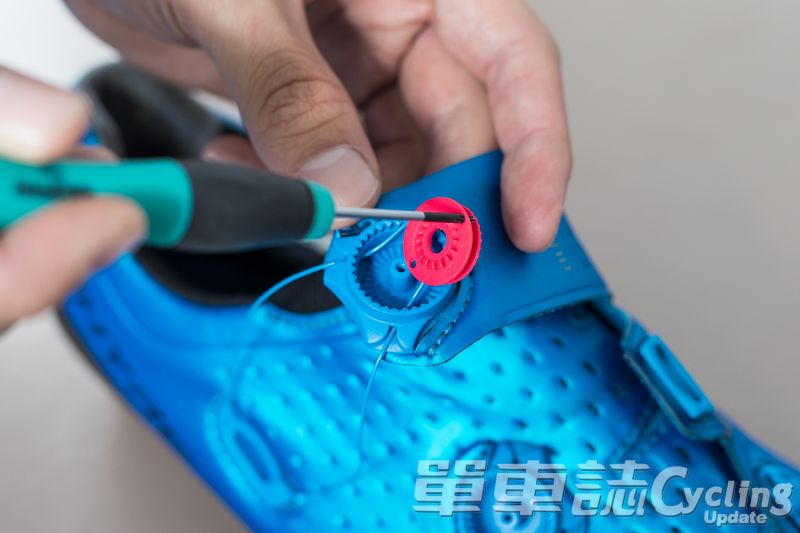

Step3:拆下內部機構。

C106M01 06 結果

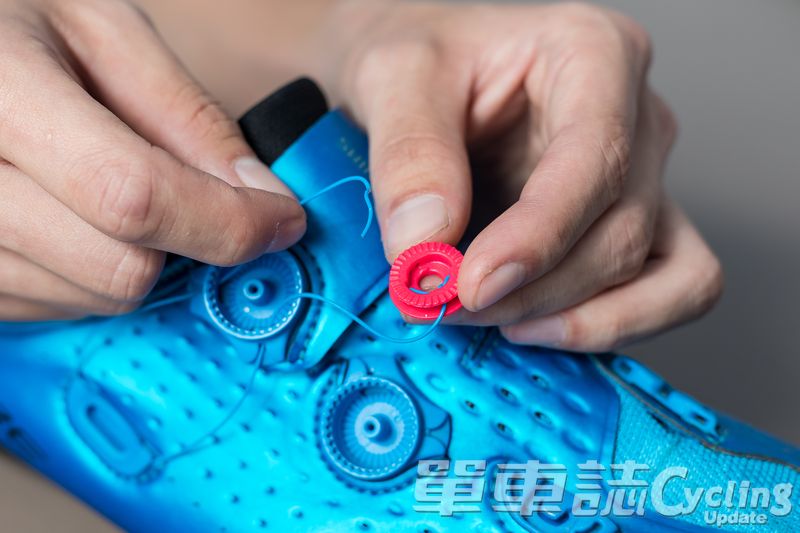

Step4:拆下旋鈕線。(可先用手機拍下穿線的相對位置,後續穿新線時可參考。)

C106M01 07 結果



Step5:依序拆下旋鈕線。

C106M01 07 結果

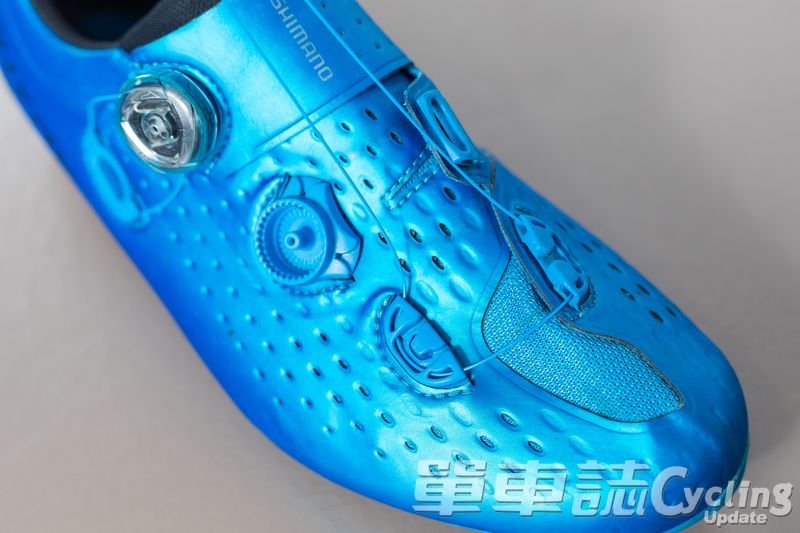

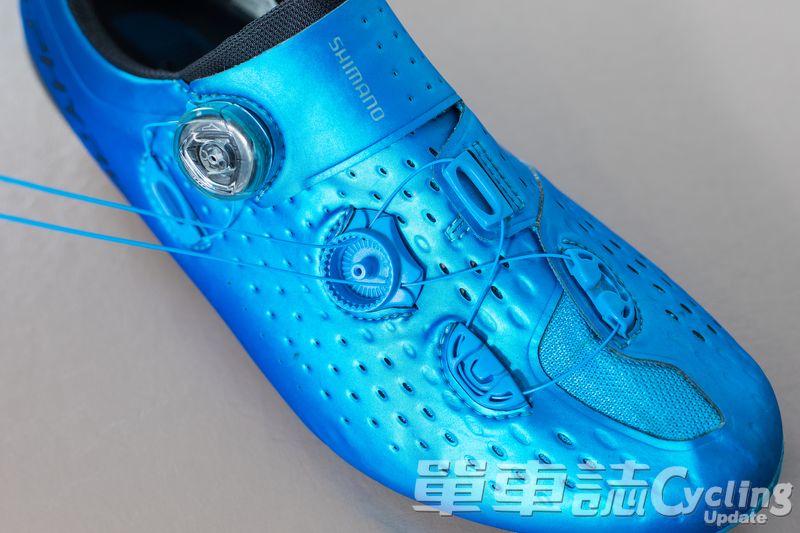

Step6:依序穿回旋鈕線。

C106M01 09 結果C106M01 10 結果

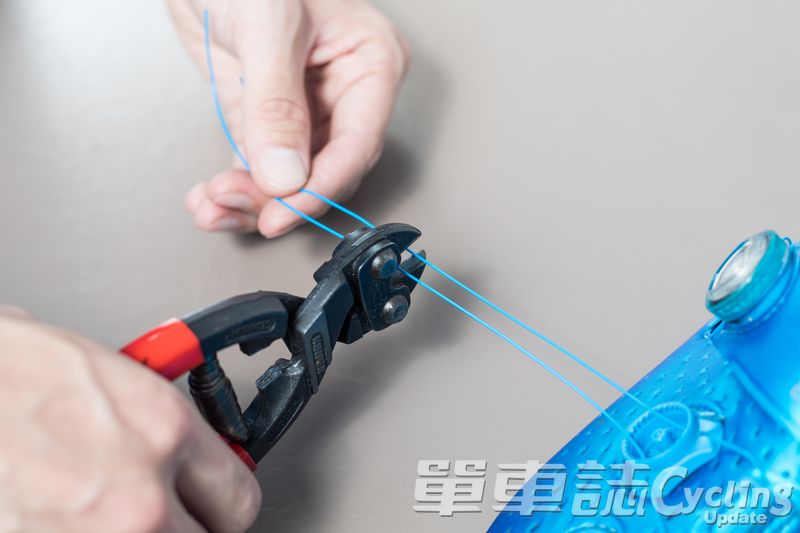

Step7:減除多餘的線材。(可根據舊線來裁減長度。)
C106M01 11 結果

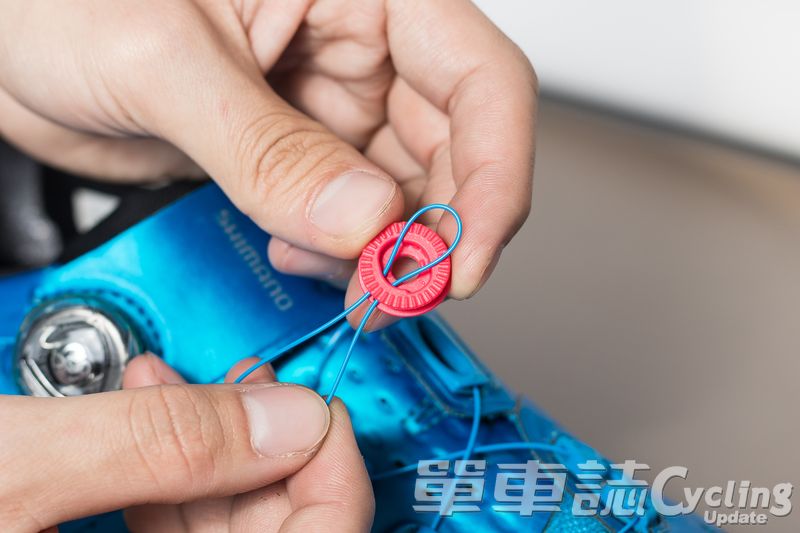

Step8:內部機構持反面,依序穿入旋鈕孔。

C106M01 12 結果

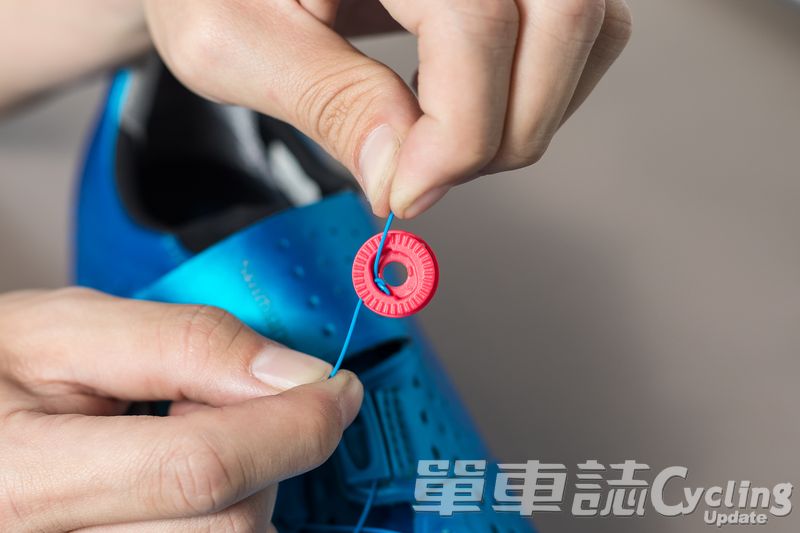

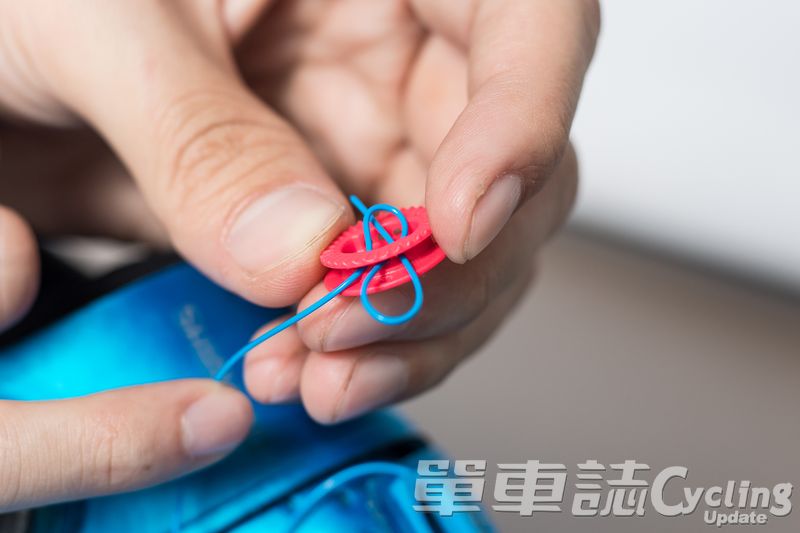

Step9:旋鈕孔總共有3個,依序穿繞後,最後拉緊線頭打結。

C106M01 13 結果C106M01 14 結果

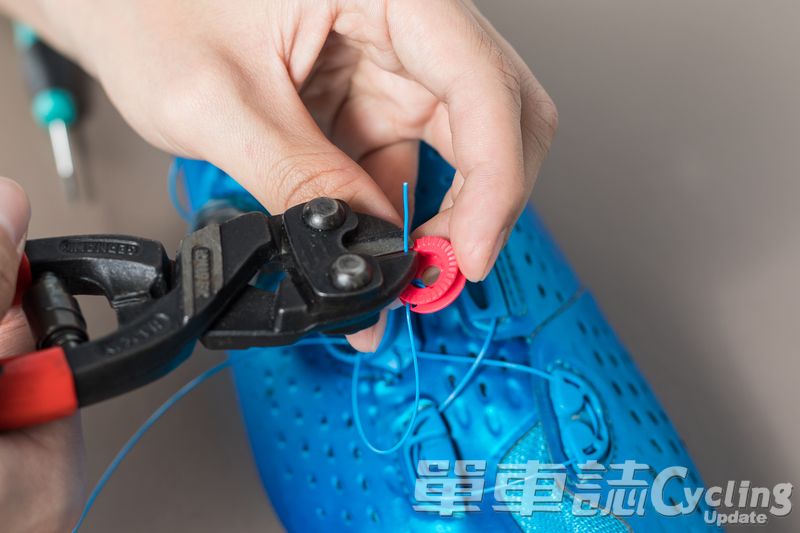

Step10:剪除多餘線材。

C106M01 15 結果

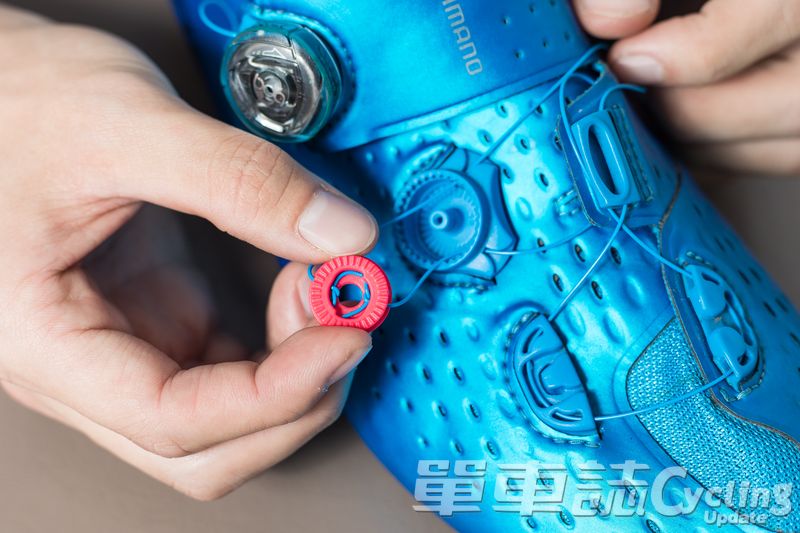

Step11:另一邊也照著相同步驟穿線和綁線。

C106M01 16 結果

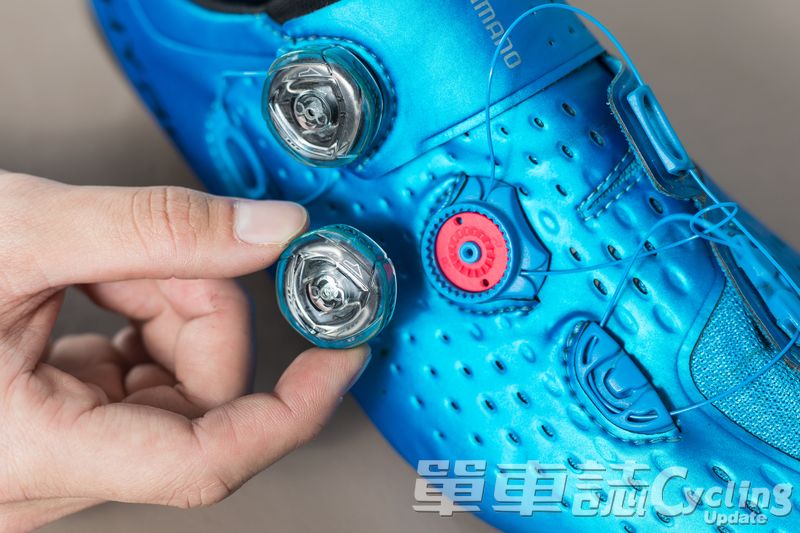

Step12:內部機構持正面放回旋鈕底座。

C106M01 17 結果

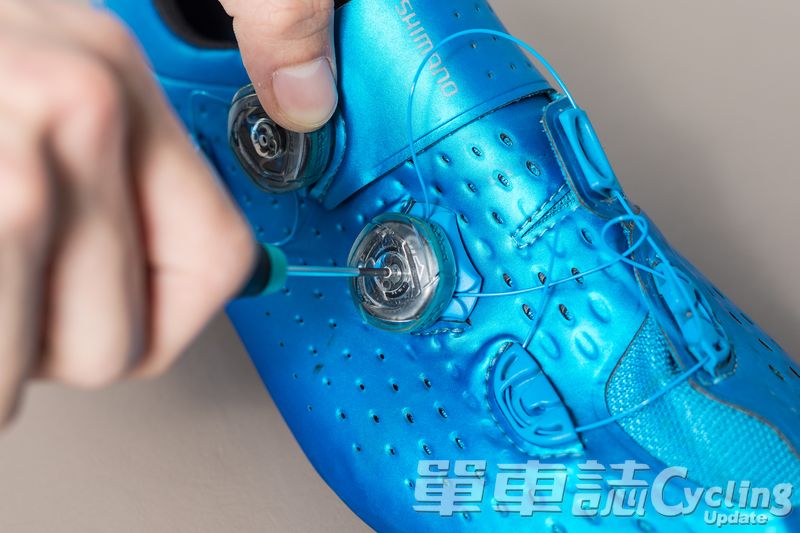

Step13:鎖回旋鈕。

C106M01 18 結果

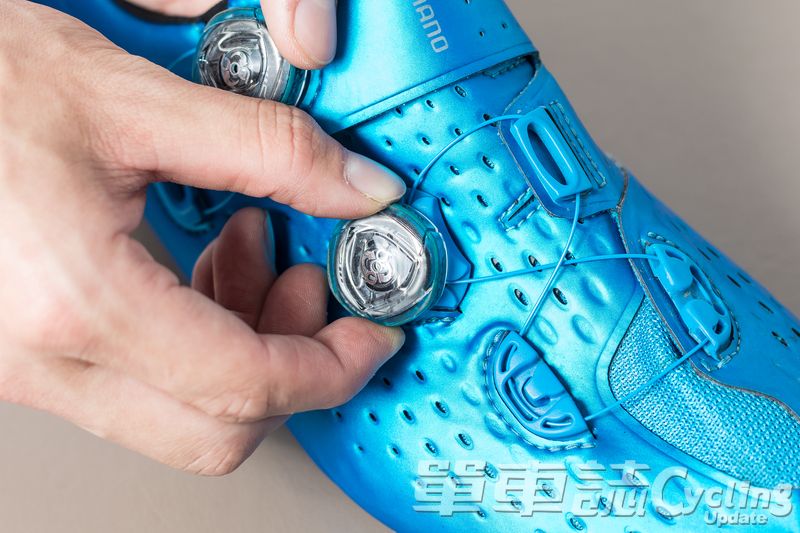

Step14:最後旋轉一下是否正常。

C106M01 19 結果
