煞車塊的選購與安裝DIY



C108M03 4 結果
圖◎李永仁│文◎吳敏正│採訪協力◎阿米瑟Legion、捷米樂單車│版面構成◎ JIN

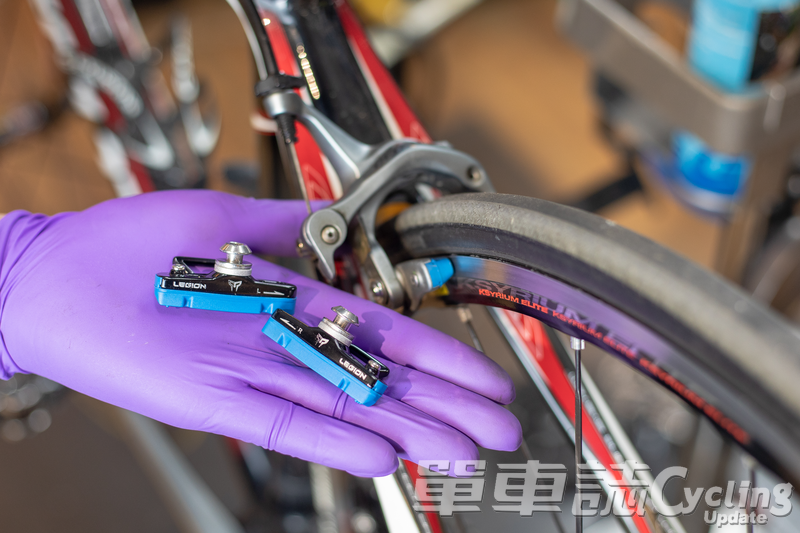

公路車用的C 夾煞車塊,屬於需要定期檢查、清潔與更換的消耗品,尤其在雨天騎乘特別會讓磨耗加劇,在梅雨季節過後,趕快來檢視一下是不是需要更換吧!

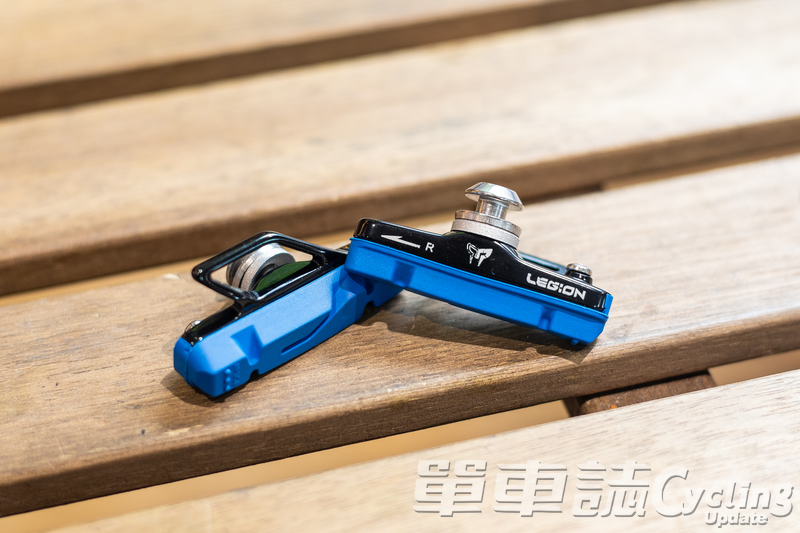

煞車塊的結構很簡單,就是由煞車靴與煞車皮組合起來, 可區分為Shimano 與Campagnolo 兩種系統, 關係到煞車靴與煞車皮的結構稍有不同,所以在購買時,一定要先注意到包裝上的標示,買錯了可會組合不起來。

C108M03 5 結果

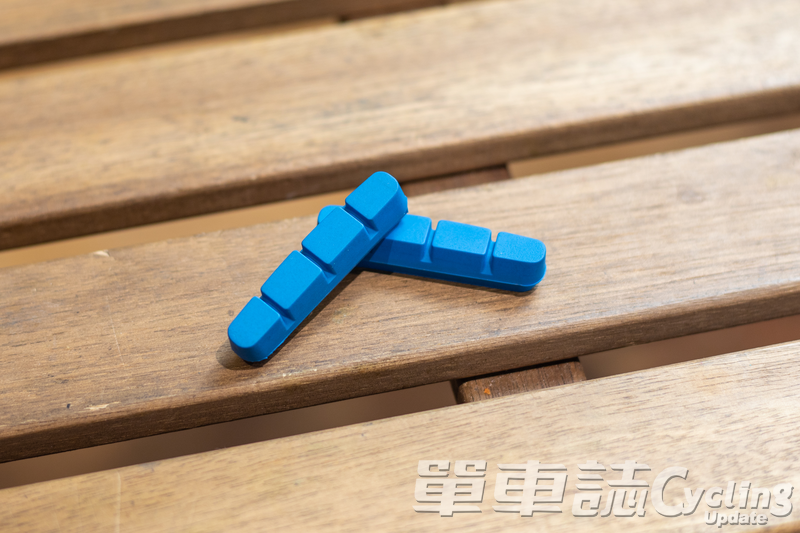

市售煞車皮主要對應Shimano 系統,最重要的是要區分輪框材質,鋁框與碳框不可混用。



對應鋁框用與碳框用

再來就是關係到對應的輪框材質,鋁框和碳纖框所使用的煞車皮也會不一樣。鋁框輪圈使用的煞車皮必須較耐磨,所以在清潔時常會看到,煞車皮上殘留了鋁框的鐵屑;也就是說,鋁框和煞車皮是會互相損耗的。相對的,碳纖輪圈的表面可不能被磨損,只能磨耗煞車皮,所以碳框用的煞車皮相對較軟,且必須有更好的散熱效果,以避免燒框。

因此為了讓自己的輪組能用得更久, 應視輪框材質來選用對應的煞車皮,尤其不應該混用,像是已經用在鋁框上的煞車皮,裡面常會藏有鐵屑,如果突然換上碳維輪組,肯定會把碳纖表面刮壞!此外,由於鋁框材質差異不大,所以鋁框的煞車皮都一樣;但每個品牌的碳纖輪圈,其材質、製程的差異較大,所以常會有指定搭配使用的煞車皮,誤用甚至會影響輪組的保固,要特別注意。



清潔與換新煞車塊DIY

為了讓煞車塊與輪組能用得更久,也為了讓煞車效能更好,維護自己的行車安全,車友們在每次清潔保養車子的時候,都應該一併清潔、檢視愛車煞車皮的狀況。

C108M03 3 結果C108M03 2 結果

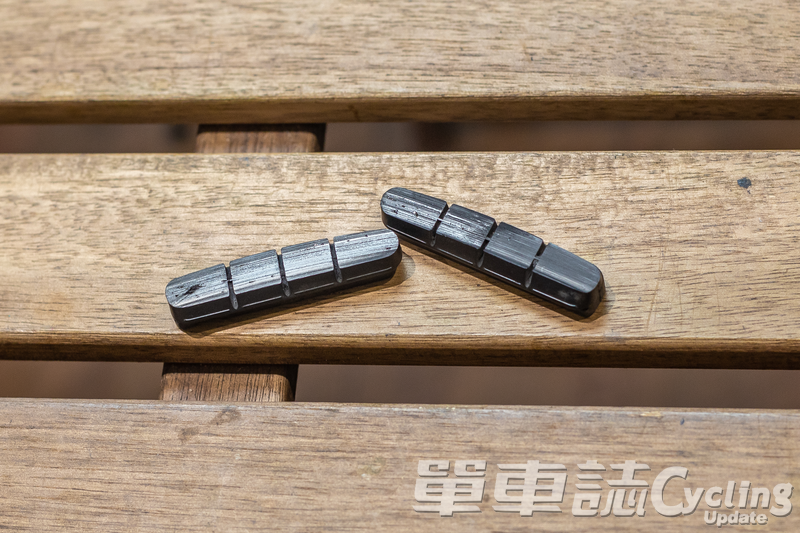

新舊煞車皮比較,長時間使用過後,煞車皮可能出現磨耗不均的狀況,且裡面已經卡了鐵屑、砂石。

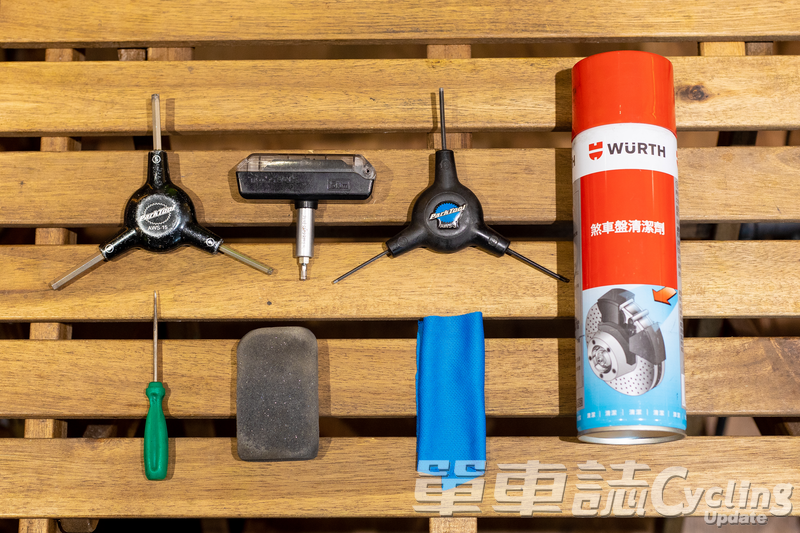

使用工具

C108M03 1 結果
六角扳手、扭力扳手、鑷子、輪框清潔塊、碟煞清潔



清潔與換新煞車塊DIY 步驟

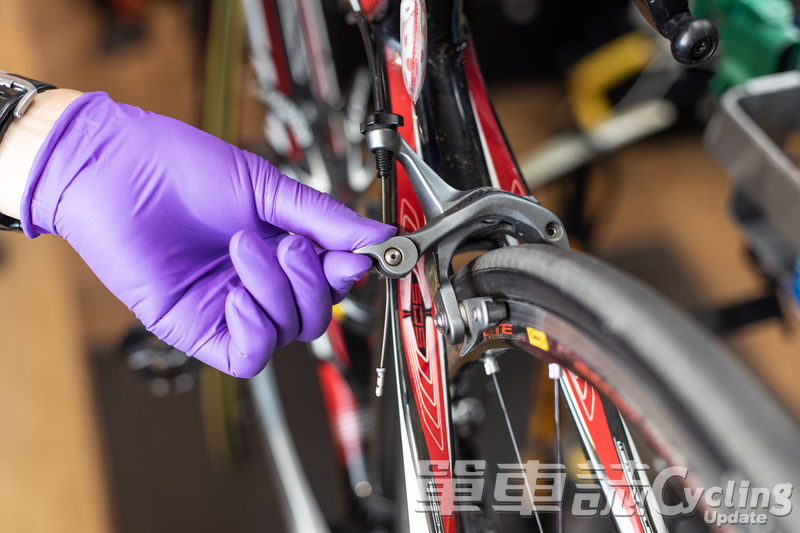

01:把煞車夾器的固定座打開C108M03 7 結果

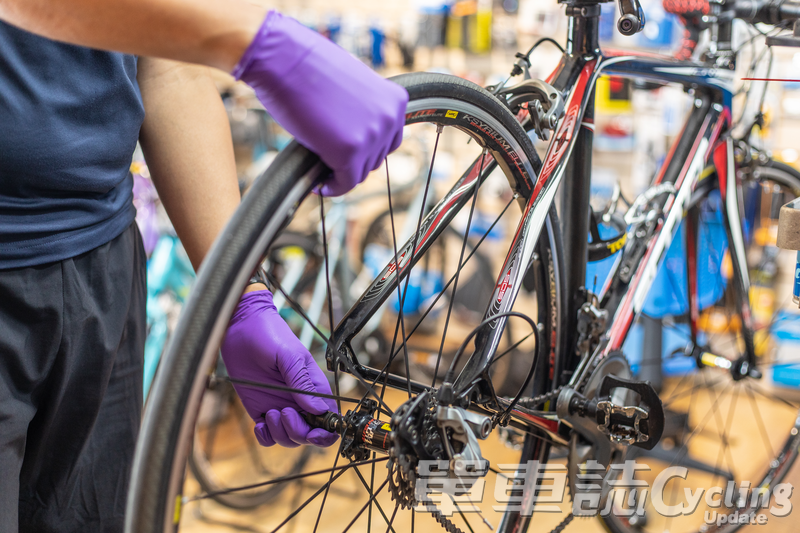

02:把輪子卸下來。
C108M03 8 結果



03:檢查煞車皮,有沒有卡石子、鐵屑?否則會刮輪框。
C108M03 9 結果

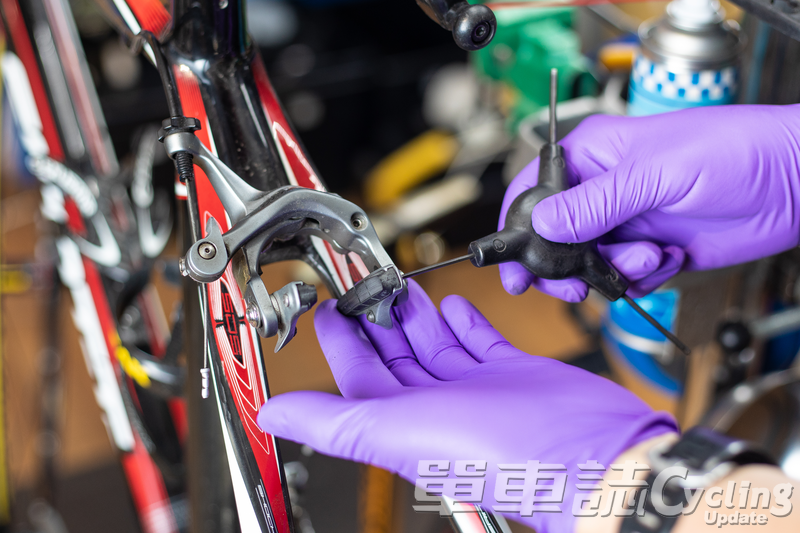

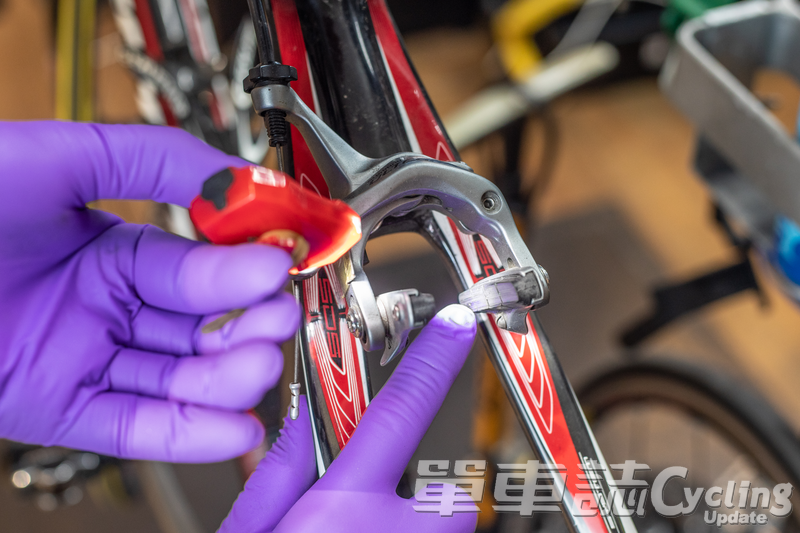

04:需要清潔的話,就要把煞車皮取下來,旋鬆螺絲。
C108M03 10 結果

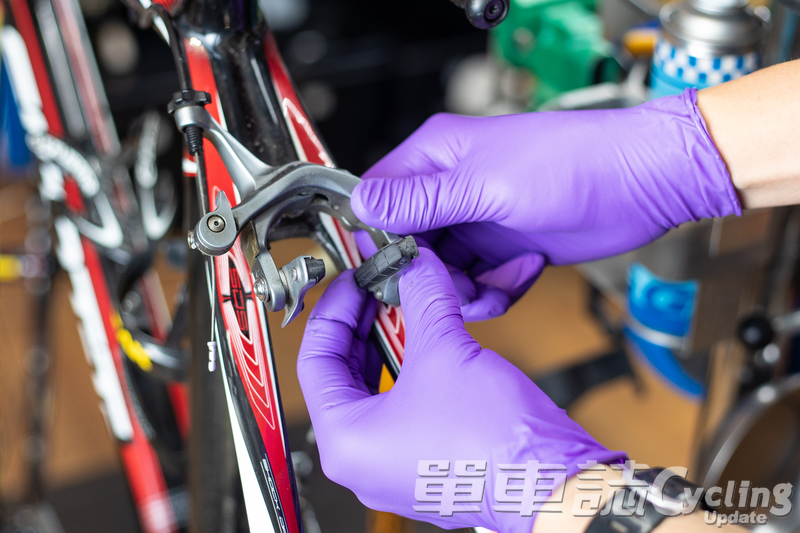

05:將煞車皮往外推即可取下。
C108M03 13 結果

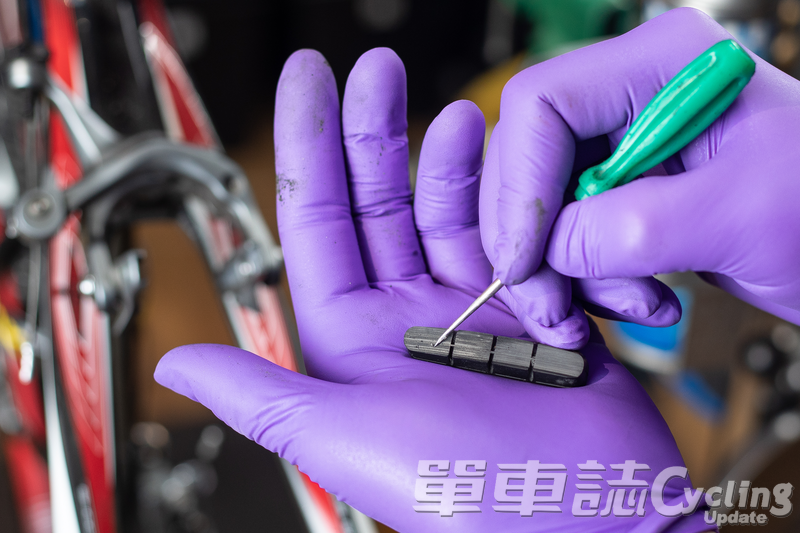

06:如果煞車皮還不需要換新,那就把煞車皮裡的鐵屑剔除。
C108M03 11 結果

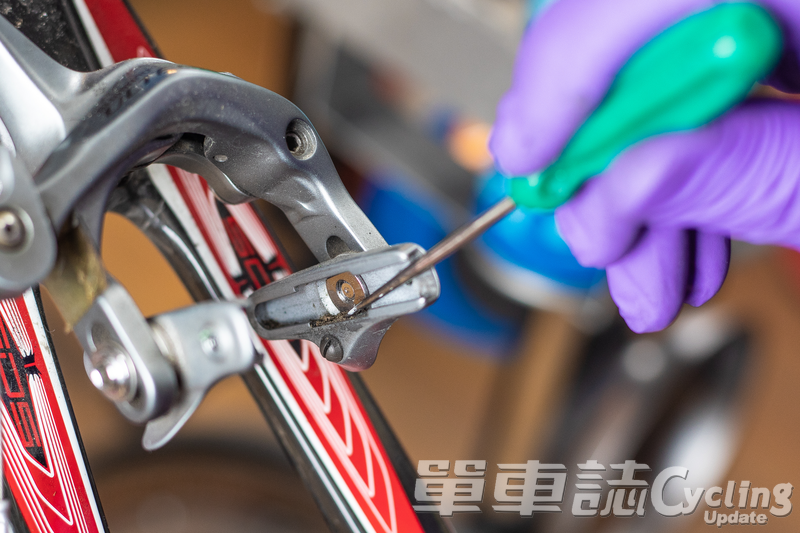

07:順便清理煞車靴。
C108M03 12 結果

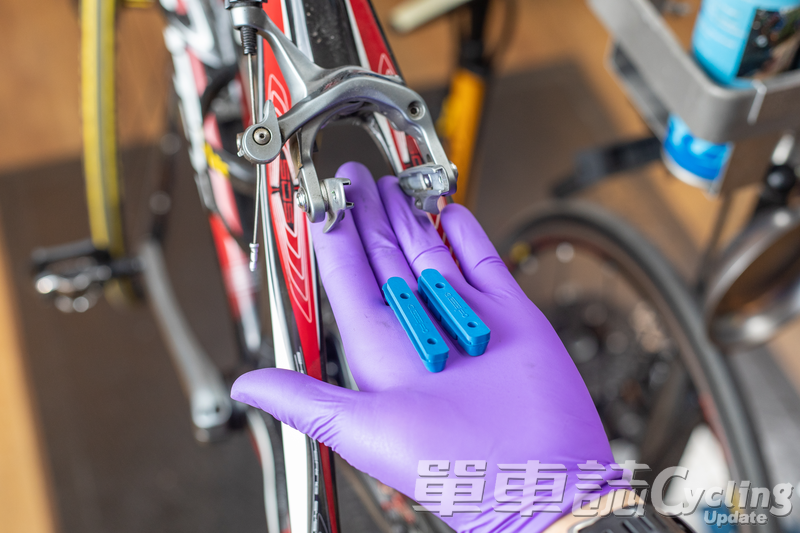

08:如果不需要換新就直接裝回去,或是換新煞車皮。安裝時,須注意煞車皮上的標示,箭頭朝前、左L 右R 不可放錯。
C108M03 14 結果C108M03 15 結果

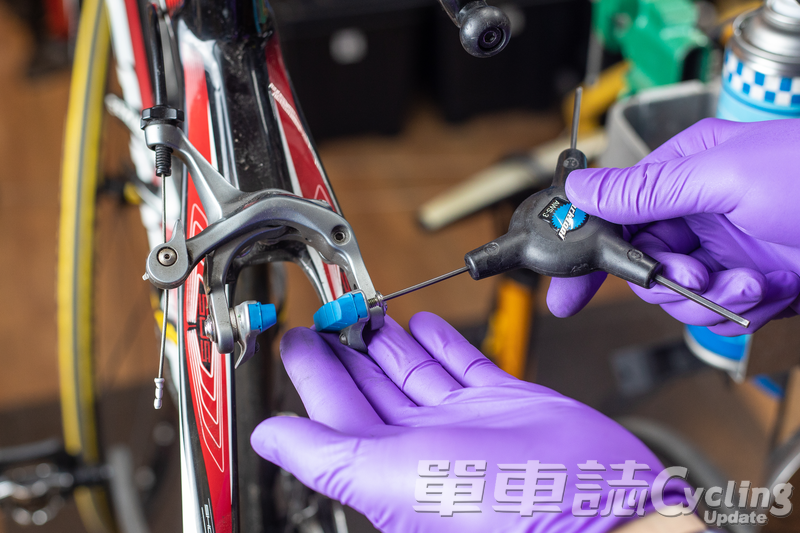

09:將煞車皮上的固定螺絲鎖上。
C108M03 16 結果

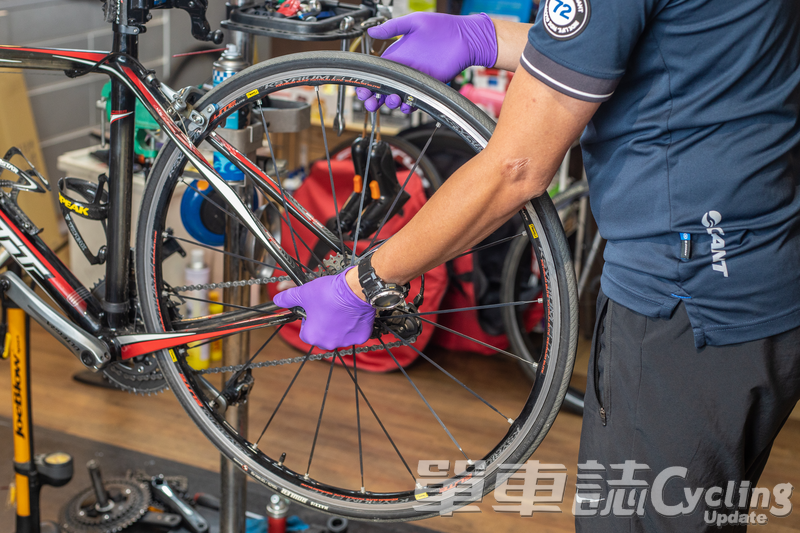

10:裝回輪子。
C108M03 17 結果

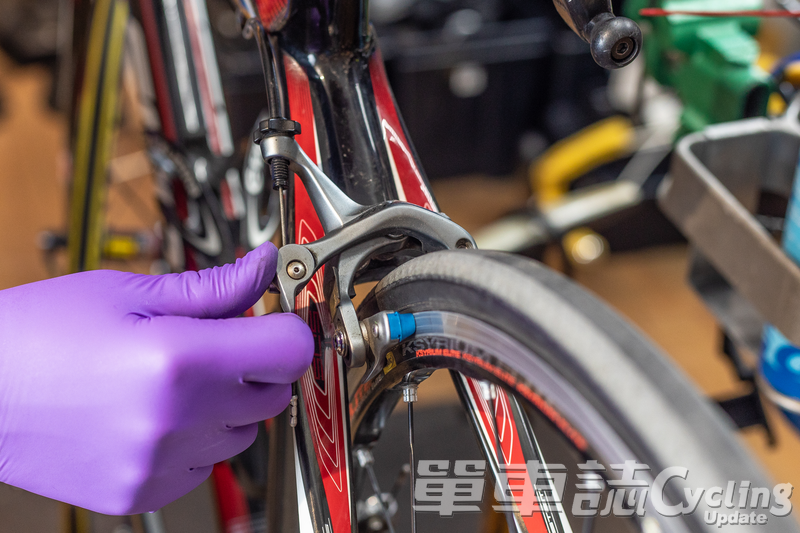

11:回復煞車塊的固定座。
C108M03 18 結果

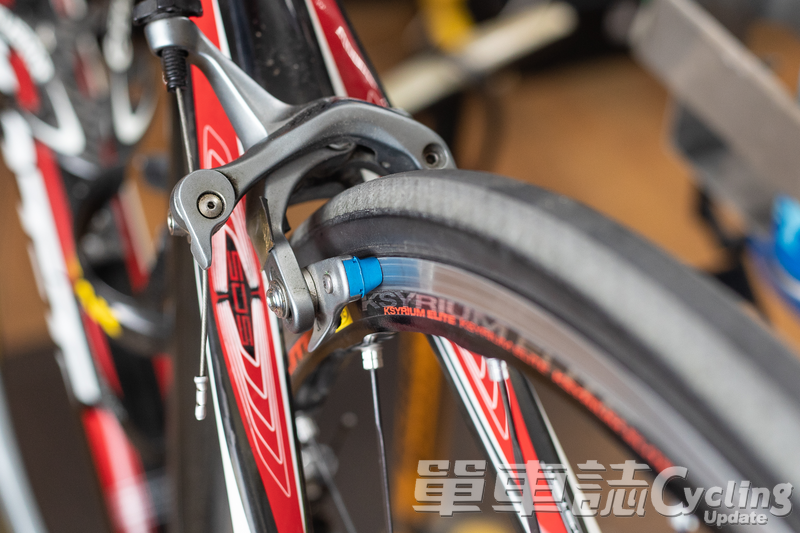

12:檢查煞車塊的位置是否正確與輪框的煞車面對齊。
C108M03 19 結果

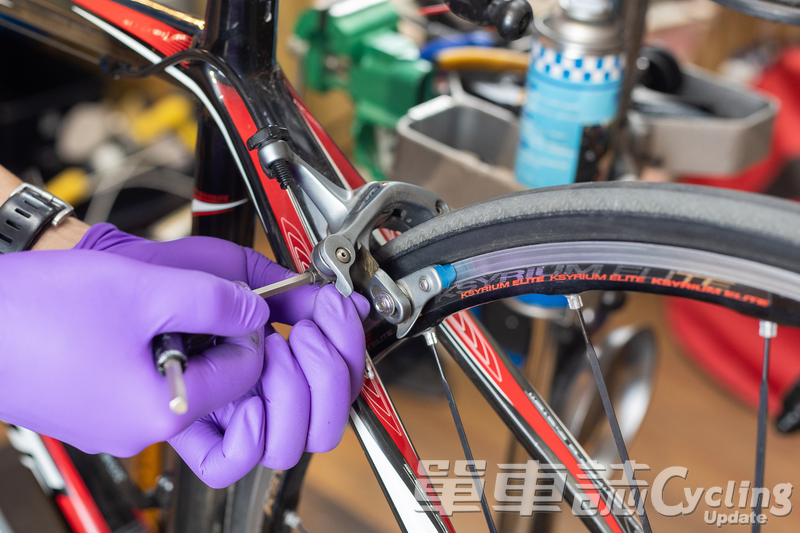

13:換新煞車塊後因為比較厚,直接貼到了輪框,所以須將煞車線放鬆一點點。
C108M03 20 結果

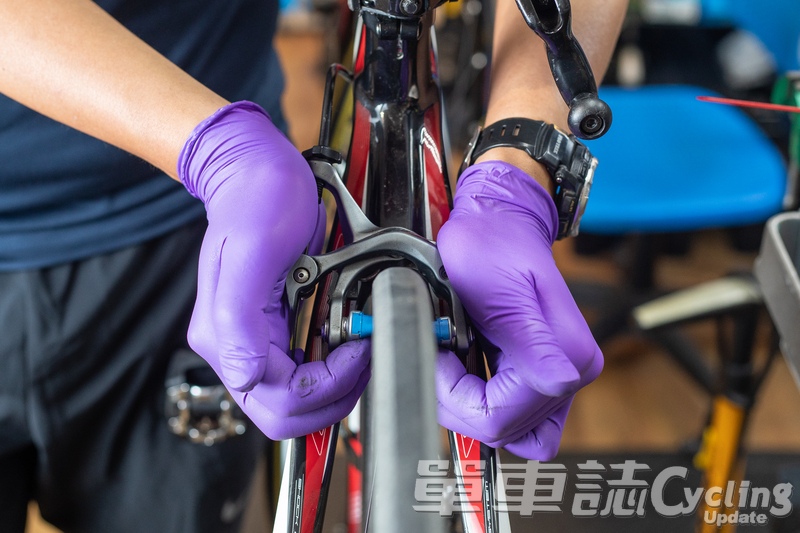

14:煞車座用手即可扳動,調整其位置使輪胎置中於兩側煞車塊。
C108M03 21 結果

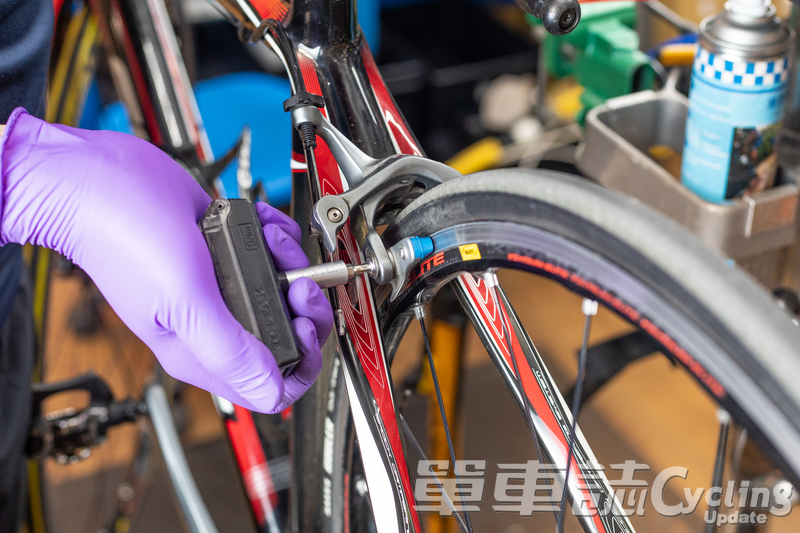

15:調整煞車塊的位置,使其正確地與輪框煞車面弧度貼合。上方不碰到輪胎、下方不超出輪框。
C108M03 22 結果

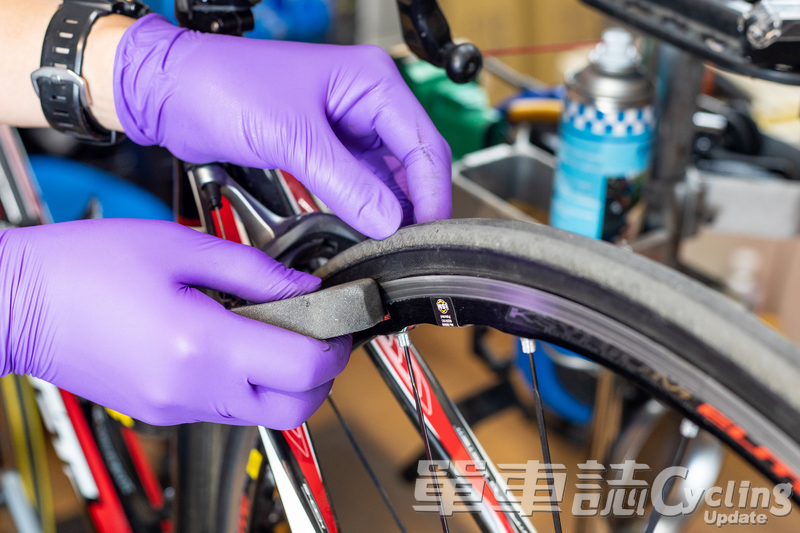

16:用輪框清潔塊把輪框上的鐵屑、砂石清除(可以用細砂紙代替)。
C108M03 23 結果

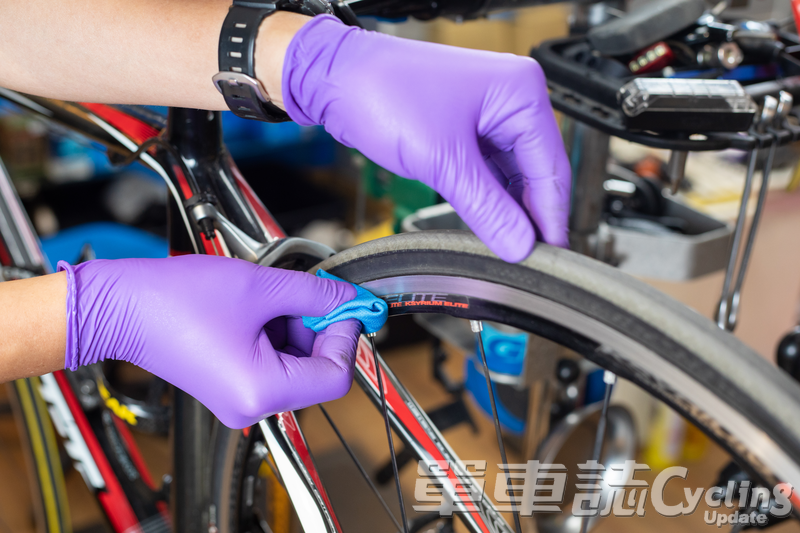

17:用碟煞清潔劑把輪框上的油漬、雜質去除。
C108M03 24 結果

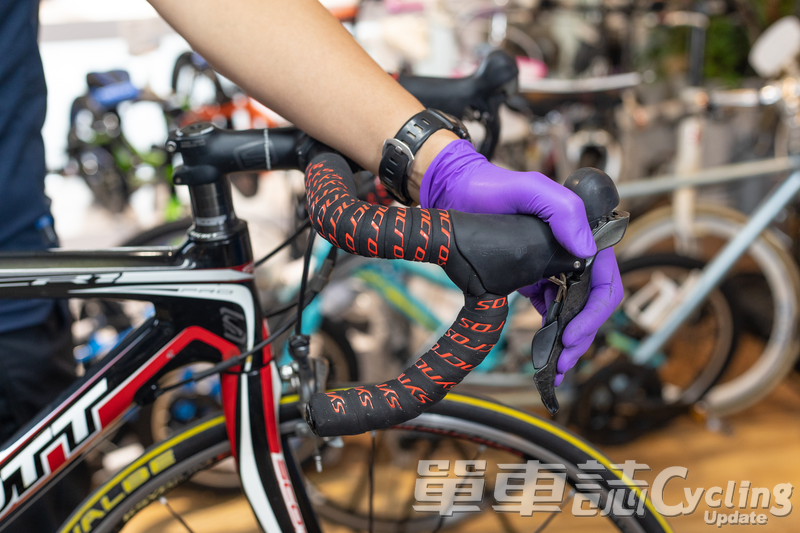

18:煞煞看,手感變好,噪音也變小了。
C108M03 25 結果



維修達人-捷米樂單車店長Jimmy
